Tungt byggede hydrauliske aktuatorer med tandstang og roterende funktion

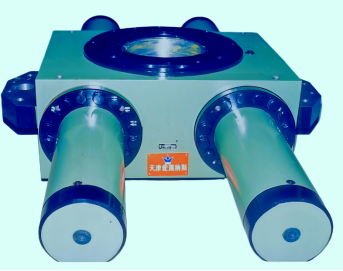

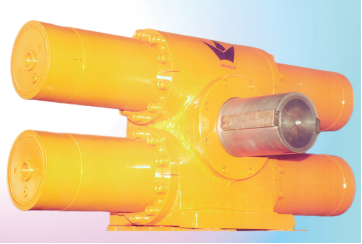

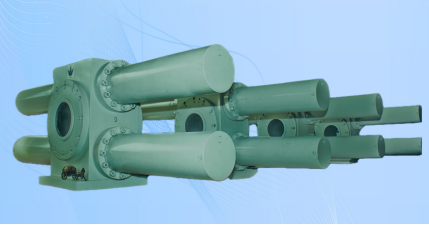

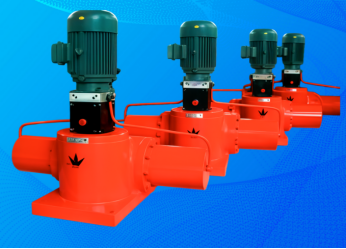

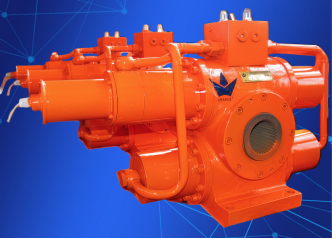

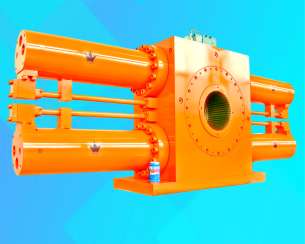

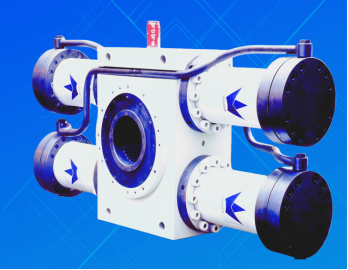

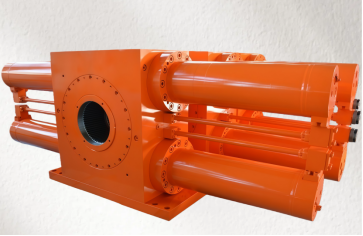

Billede af den kraftfulde tandhjul-rack svingende hydrauliske cylinder

Kraftfuld tandhjul-rack svingende hydraulisk cylinder

Oversigt

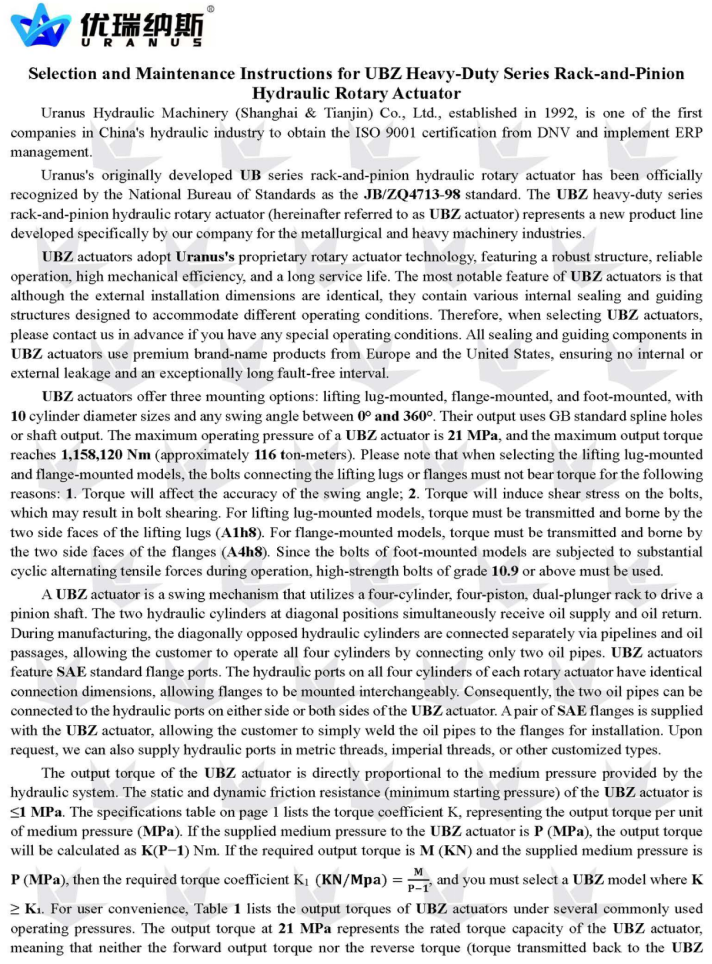

En gear-rack roterende hydraulisk aktuator omdanner hydraulisk energi til svingende eller vinkelret bevægelse. Den lineære frem-og-tilbage-bevægelse fra hydraulikcylinderen driver tandstangen, som griber ind i kuggehjulet for at skabe rotation i begge retninger. Cylinderkraften forstærkes mekanisk til drejmoment gennem tandstang-og-kuggehjul-overførsel, og svingvinklen er proportional med tandstangens slaglængde, hvilket resulterer i 0°–720°rotation.

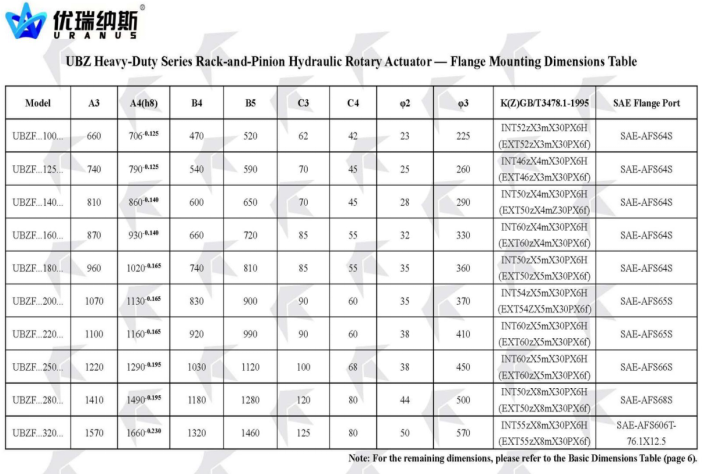

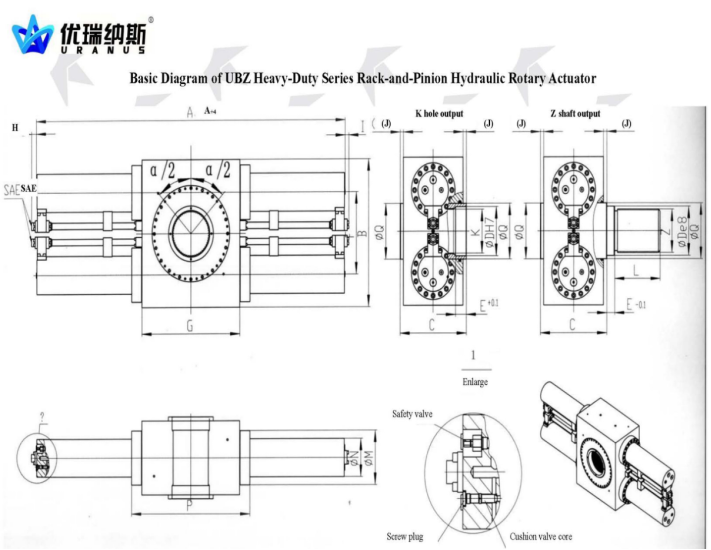

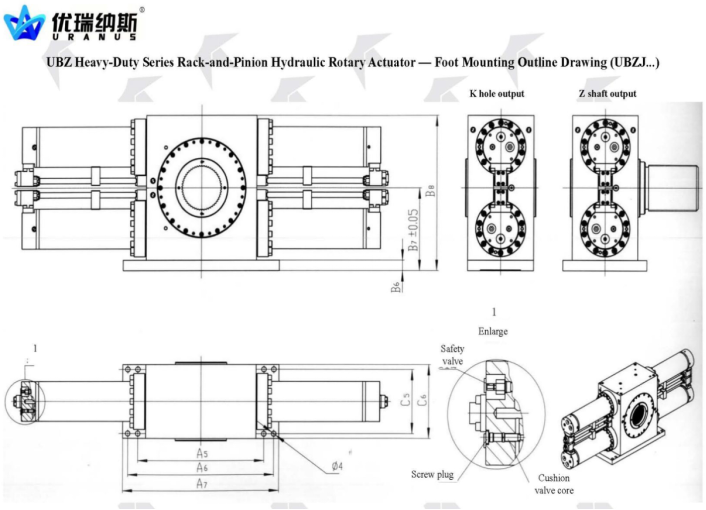

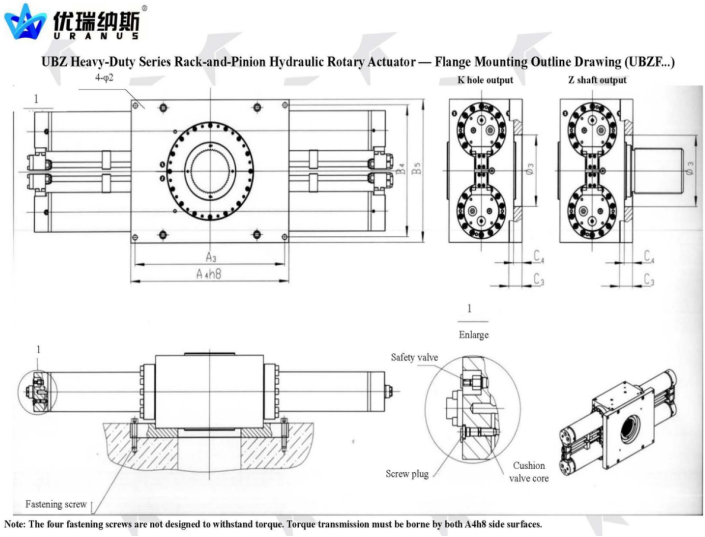

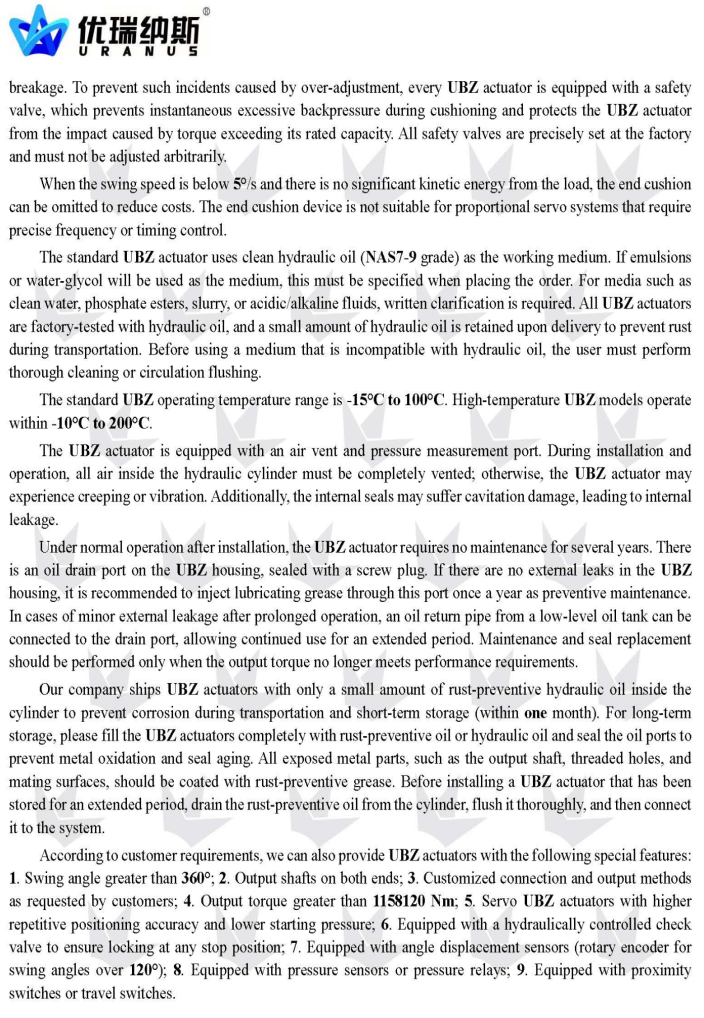

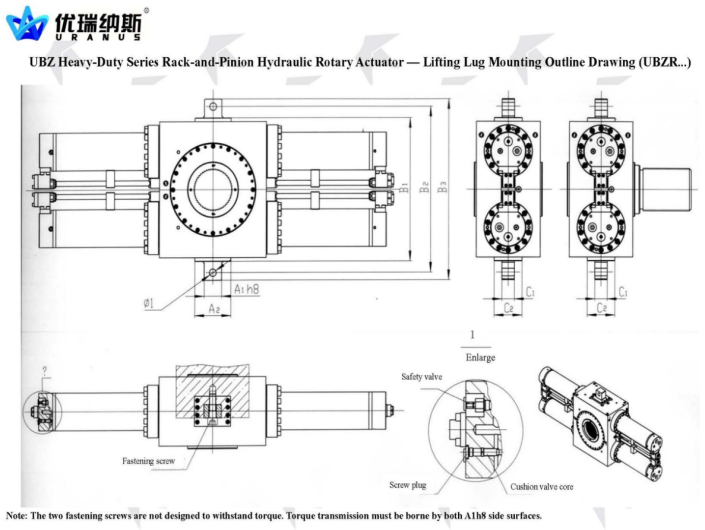

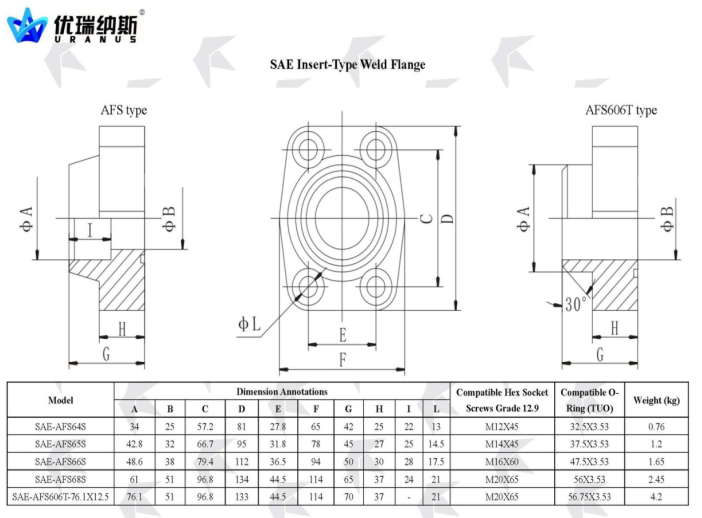

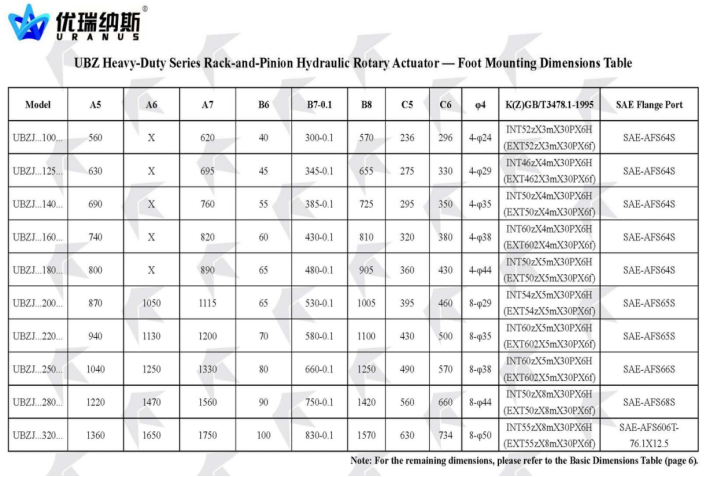

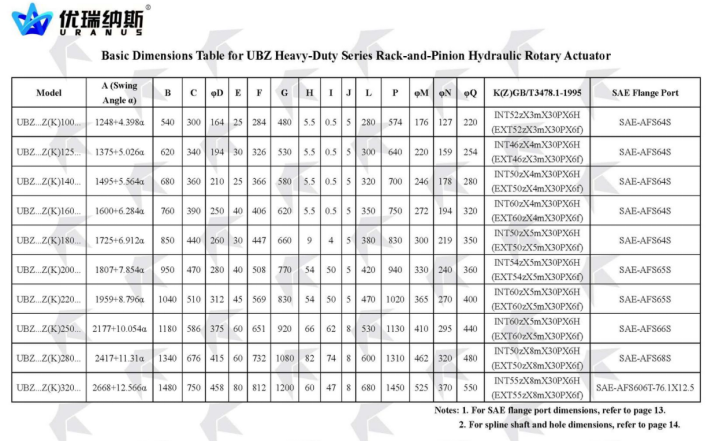

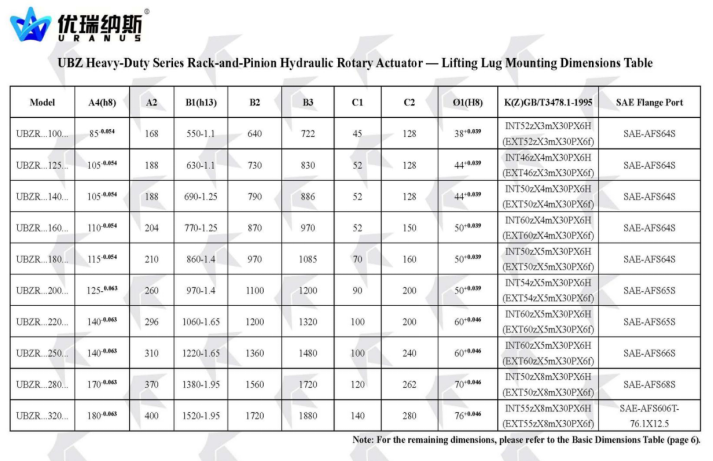

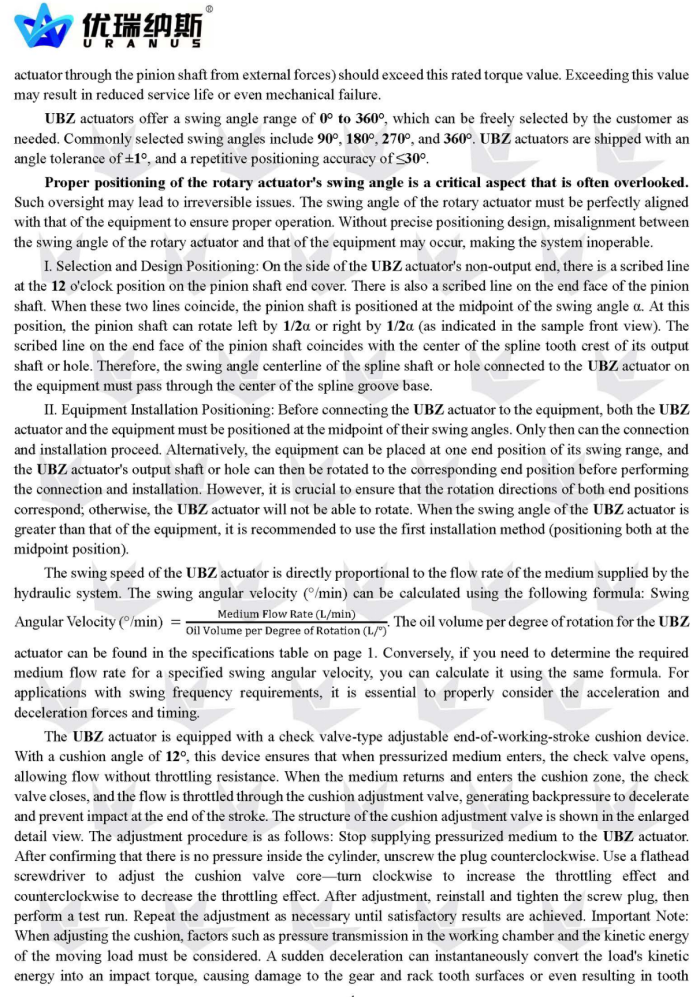

Aktuatoren består af en pinionaksel, kamretpiston, cylinderlegeme og tæringssystem. Almindelige monteringsmuligheder inkluderer flange- og fodmontering. Konstruktionsmåder omfatter enkeltkamret og dobbeltkamret design, tilgængeligt i flere serier og størrelser for at opfylde forskellige krav til drejmoment. Dæmpling ved slagenden (ca. 15° pr. ende) sikrer jævn drift.

Nøglefordele for ydeevne
1. Højt drejmoment
Drejmomentet er proportionalt med arbejdstrykket, og med den mekaniske forstærkning fra kamretpinion-systemet kan aktuatoren levere op til 1.150.000 Nm (f.eks. UBZ320). Egnet til tunge industrielle applikationer.

2. Præcisionsstyring
Med valgfrie roterende kodere eller positionsensorer danner aktuatoren et lukket servo-system:

Produkt Eksempler:

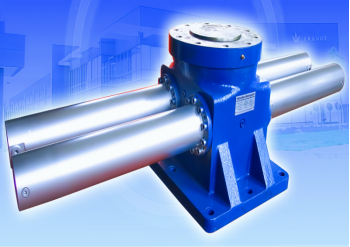

1. Hårdtslidd svingcylinder UBZJK250/185HBM
- Cylinderryk: 250 mm - Vinkel: 185 - Monteringsmetode: Fodbeslag
- Type: Dobbelt tandstang - Effekt: Splejsboring INT60zX6mX30PX6H
- Dæmpevinkel i endestilling: 12° - Drejmoment: 40.996 Nm
- Nominel tryk: 25 MPa - Prøvetryk: 31,5 MPa - Arbejdsvæske: Vand-glykol



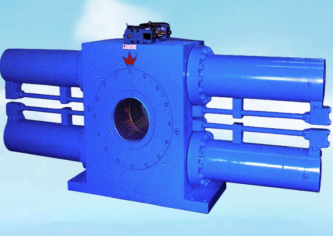

2. Hårdtslidd svingcylinder til køretøjsomstillingsplatform UBZFZ90-180°
- Cylinderryk: 90 mm - Vinkel: 180° - Ekstern roterende encoder
- Monteringsmetode: Fodbeslag - Type: Dobbelt tandstang

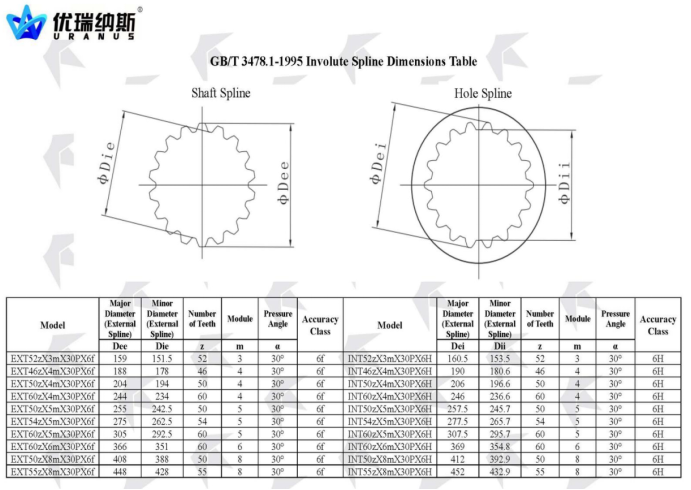

- Output: Splined Shaft EXT60ZX3mX30RX5h (GB/T3478.1-1995)
- Nominelt tryk: 31,5 MPa - Prøvetryk: 35 MPa - Nominelt tryk Outputmoment: 50.250 Nm



3. **Fin Stabilizer Servo Svingecylinder UBFZS200-130°
- Cylinderrør: 200 mm - Vinkel: 130° - Monteringsmetode: Flange - Type: Dobbelt tandstang
- Output: Splined Shaft EXT40ZX5mX30RX6f
- Spil ≤ 0,02 mm - Gentagelsesnøjagtighed ≤ 0,05° - Endestoppervinkel: 5
- Nominelt tryk: 25 MPa - Prøvetryk: 31,5 MPa - Moment: 201.056 Nm



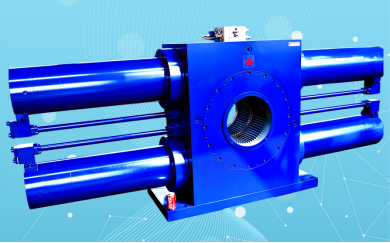

4. Tungtbygget svingecylinder UBZJK280/125HBM
Cylinderrør: 280 mm vinkel: 125° Terminaldæmpervinkel: 12° (i begge ender)
Forbindelsestype: Fodbeslag Konstruktionstype: Dobbelt tandstang
Outputtype: Splejsaksel INT50ZX8mX30RX6H Nominel momentoutput: 778,000 N·m
Nominel tryk: 21 MPa Testtryk: 31,5 MPa Arbejdsmiddel: HFDU46 hydraulikvæske
