Roterende teleskop-hydraulikcylindre

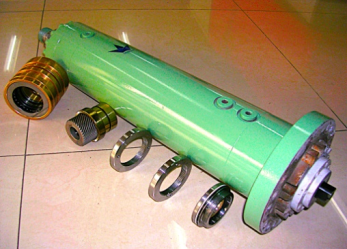

Foto af roterende udforskende hydraulisk cylinder

Roterende teleskop-hydraulikcylindre

Uranus Hydraulic tilbyder to typer rotationshydrauliske cylindre:
● Skråtandet udforskende hydraulisk cylinder
● Rotationsudforskende sammensatte hydrauliske cylindre
Begge typer er designet til at levere effektive og pålidelige kraftløsninger til metalurgi, tungt udstyr og automatiseret produktion under komplekse arbejdsforhold.

1. Skråtandet udforskende hydraulisk cylinder
Den skråtandede udforskende hydrauliske cylinder opnår en fast forhold mellem lineær- og rotationsbevægelse gennem et mekanisk skråtandet par. Den har en kompakt konstruktion, høj outputmoment, fremragende stivhed og stor pålidelighed, hvilket løser komplekse problemer inden for kraftoverførsel og bevægelsesstyring i metalurgi og tungtransportmiljøer.

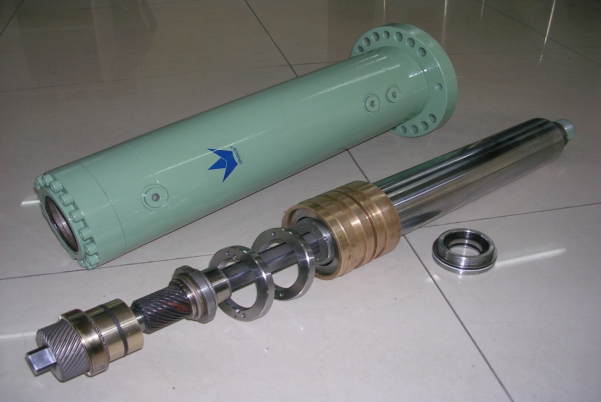

Pistonstangens overflade er bearbejdet med spiralskår med en bestemt stigning, og en fast føringstift er monteret på endeskålen. Når trykolie driver pistonstangen aksialt, får vekselvirkningen mellem føringstiften og spiralskåret aksialforskydningen af pistonstangen til at omdannes til en roterende bevægelse omkring sin akse, hvilket muliggør kontrolleret spiralformet ud- og indtrækning.

Hovedfunktioner:
●Deterministisk Bevægelse: Teleskopslaglængde og rotationsvinkel er strengt proportionelle.
●Høj Drejningsmoment: Leverer stærkt drejningsmoment uden behov for en ekstra roterende motor.
●Kompakt Konstruktion: Integrerer to frihedsgrader i én enhed, hvilket sikrer høj stivhed.
●Høj Pålidelighed: Fungerer stabilt under høje temperaturer, højt tryk og støvede miljøer.
●Omkostningsmæssig Fordele: Enklere og mere økonomisk sammenlignet med en kombination af "teleskopcylinder + roterende motor".

Anvendelseseksempler:
●Låse- og Roterende Cylinder til Ovnsbord i Hjelmovn
Cylinderdiameter: 70 mm, Stang: 45 mm, Slaglængde: 65 mm, Rotationsvinkel: 90° ±0,5°
Arbejdstryk: 15 MPa, Testtryk: 22,5 MPa

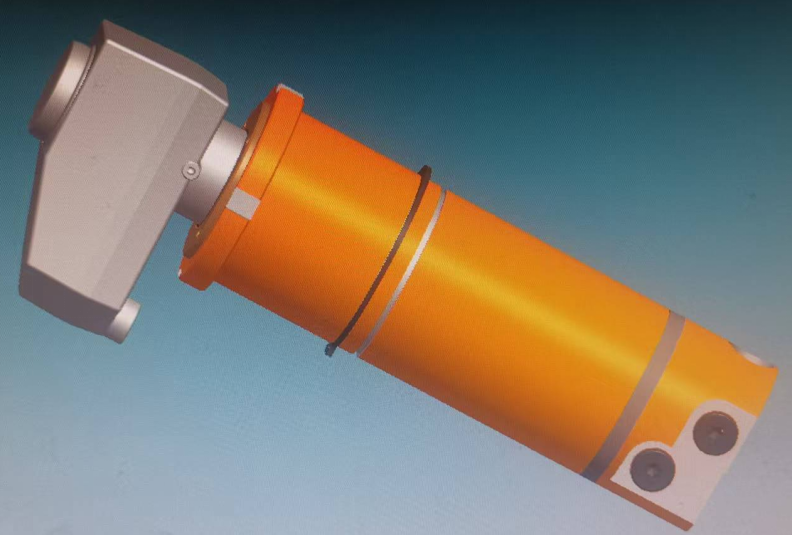

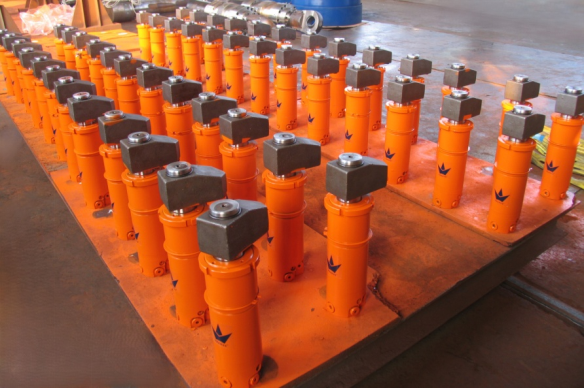

●Rotationslåsecylinder til spændeanordninger
Boring: 40 mm, Stang: 32/10 mm, Hub: 27 mm, Rotationsvinkel: 90°
Arbejdstryk: 50 MPa, Testtryk: 50 MPa

2. Rotary teleskopisk sammensat hydraulisk cylinder

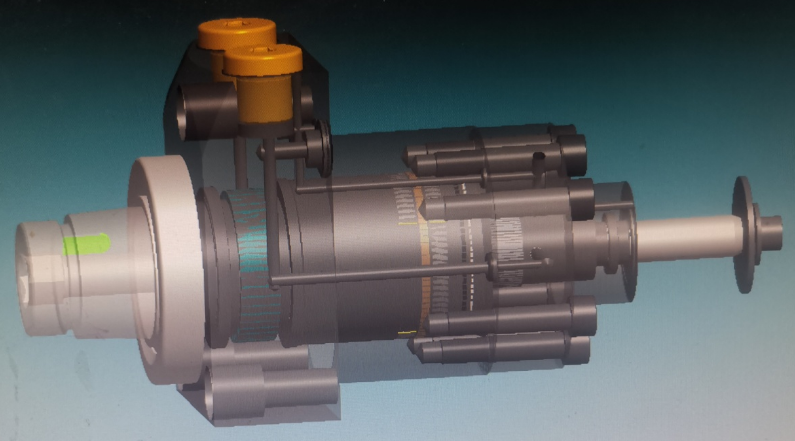

Den rotations-teleskopiske sammensatte hydrauliske cylinder kombinerer teleskopisk (lineær reciprok) og rotationsfunktioner (vridningsbevægelse). Den består af en dobbeltvirkende hydraulisk cylinder og et spiraldar, der kan udføre uafhængige teleskopbevægelser, uafhængig rotation eller kombinerede bevægelser, hvilket markant forbedrer driftseffektivitet og fleksibilitet.

Kernefunktioner:
1.Uafhængig teleskopfunktion: Driver stempelstangen aksialt for at levere skub-/trækkraft.
2.Uafhængig rotation: Leverer præcis vinkeldisplacering og drejningsmoment via spiralmechanismen.
3.Sammensat bevægelse: Synkroniserer teleskopisk bevægelse og rotation for at opnå spiralformet løft, krumme baner og andre komplekse trajektorier.

Tekniske fordele:
●Integreret design: Kombinerer teleskopisk og roterende funktioner, hvilket sparer installationsplads.
●Høj effektivitet og energibesparelse: Forenklet transmission med lige stor moment i fremad- og bagløb for højere effektivitet.
●Præcis kontrol: Kompatibel med servo- eller proportionsventiler til lukket styring.
●Udmærket tætning: Dobbelt tætning for både lineær og roterende bevægelse sikrer pålidelig ydelse.
●Kraftige ydeevne: Høj bæreevne, leverer stort drejningsmoment og brede svingvinkler.

Typiske parametre:
Nominalt tryk: 21 MPa
Maksimal drejningsmoment: 50.000 Nm
Løfteevne: 2000 kN
Svingvinkel: ≥ 360°
Hub: ≥ 2 m

Anvendelseseksempler:
●UR/UF vertikal rulleudligningscylinder
Cylinderryk: 90 mm, stempelstang: 70 mm, hub: 240 mm, rotationsvinkel: 90°
Driftstryk: 30 MPa, testtryk: 37,5 MPa

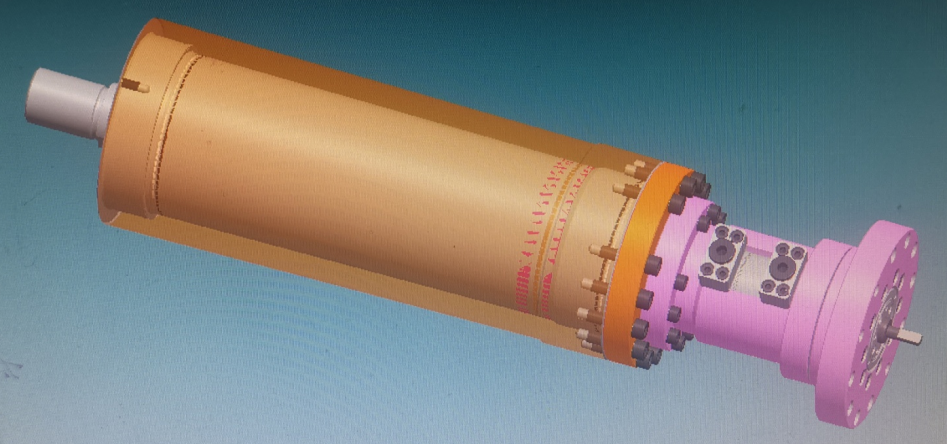

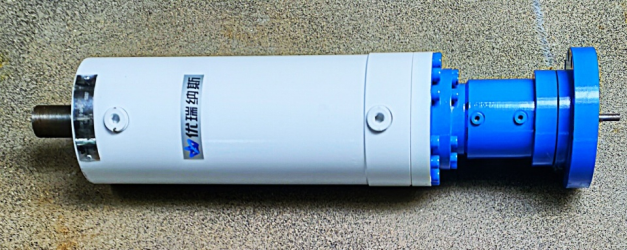

Rotationsteleskopisk hydraulikcylinder (eksempel på parametre)
Cylinderryk: 125 mm, stempelstang: 70 mm, hub: 265 mm, rotationsvinkel: 90°
Driftstryk: 14 MPa, testtryk: 18 MPa
Rotationscylinder Tryk: 25 MPa, Drejmoment: 660 Nm
