Vérin hydraulique oscillant à crémaillère et pignon robuste

Vue d'ensemble
Un actionneur hydraulique rotatif à crémaillère et pignon convertit l'énergie hydraulique en un mouvement oscillant ou angulaire. Le mouvement linéaire alternatif du vérin hydraulique entraîne la crémaillère, qui s'engage avec le pignon afin de produire une rotation bidirectionnelle. La force du vérin est mécaniquement amplifiée en couple grâce à la transmission par crémaillère et pignon, et l'angle de rotation est proportionnel à la course de la crémaillère, permettant ainsi une 0°–720°rotation.

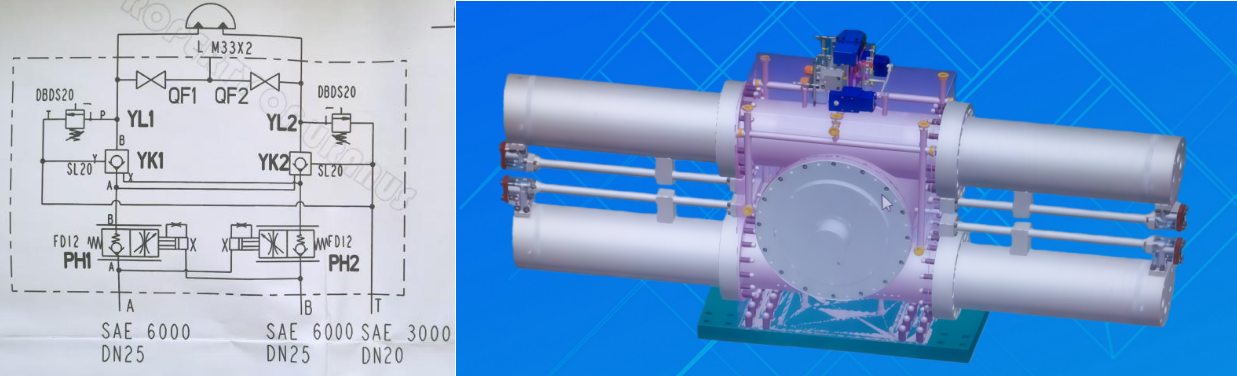

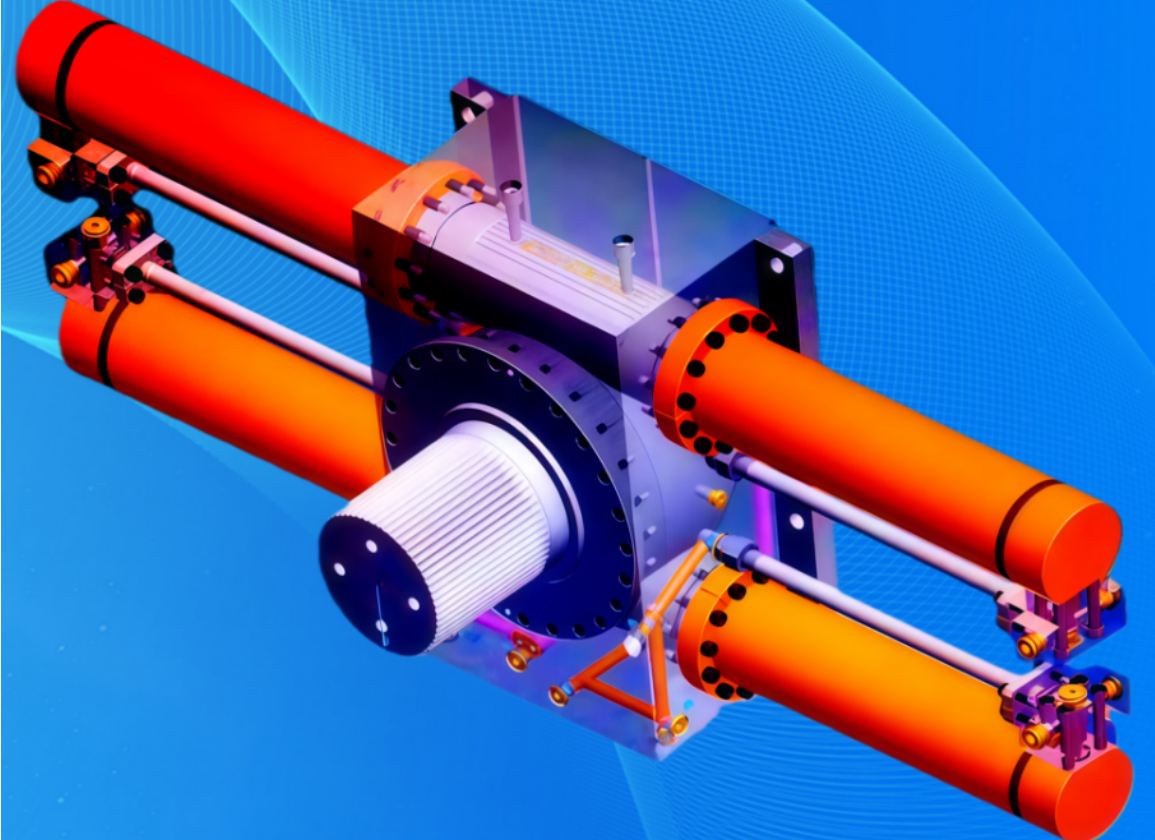

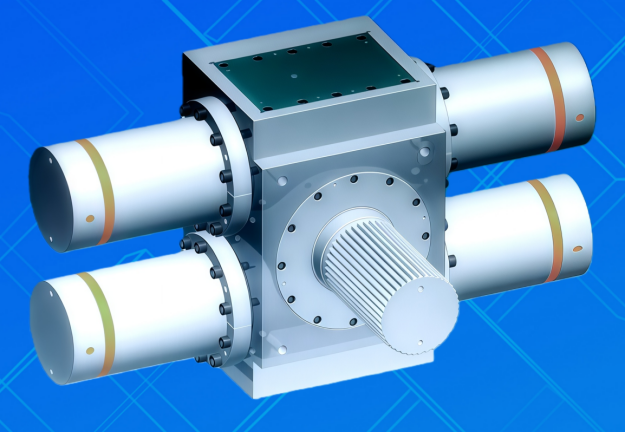

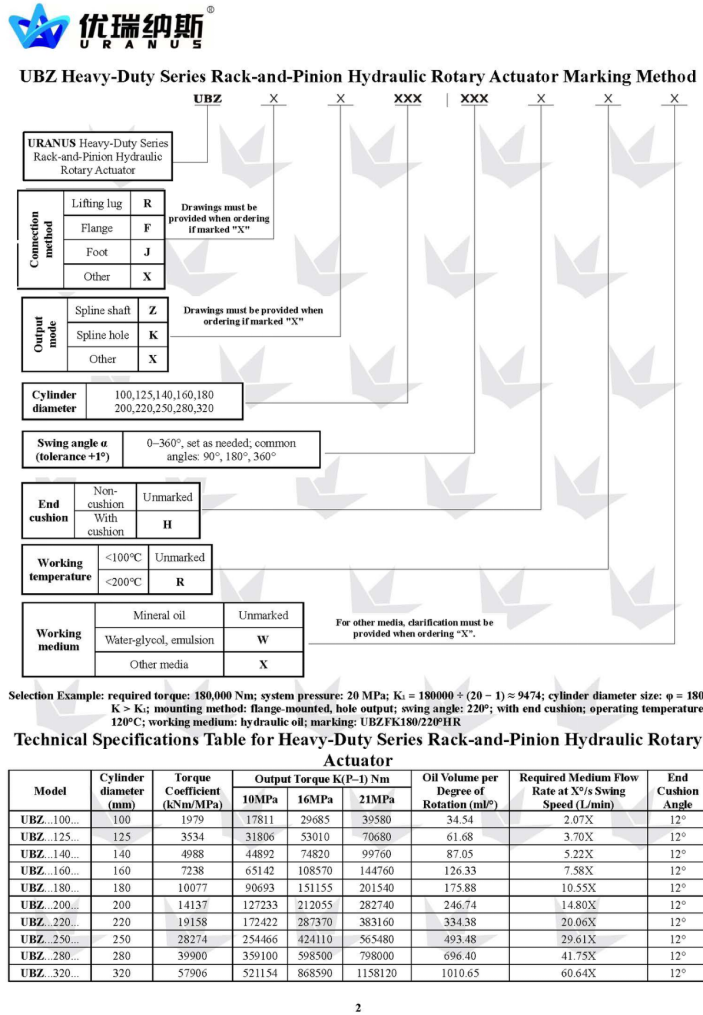

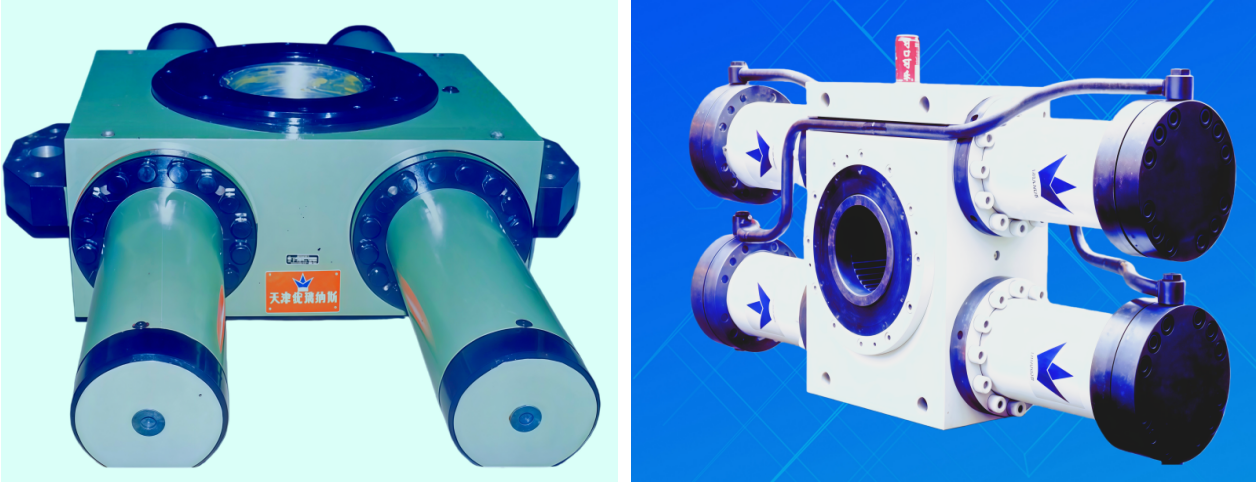

L'actionneur se compose d'un arbre pignon, d'un piston crémaillère, d'un corps de cylindre et d'un système d'étanchéité. Les types de montage courants incluent le montage à bride et le montage sur pattes. Les types structurels comprennent les conceptions à simple et double crémaillère, disponibles en plusieurs séries et tailles pour répondre à différents besoins en couple. L'amortissement en fin de course (environ 15° par extrémité) assure un fonctionnement fluide.

Avantages clés en matière de performance
1. Couple élevé
Le couple est proportionnel à la pression de travail, et grâce à l'amplification mécanique du système pignon-crémaillère, l'actionneur peut délivrer jusqu'à 1 150 000 Nm (par exemple, UBZ320). Convient aux applications industrielles lourdes.

2. Contrôle de précision
Avec des codeurs rotatifs ou des capteurs de déplacement en option, l'actionneur forme un système servo à boucle fermée :

・Jeu ≤ 10 minutes d'arc
・Répétabilité de position ≤ 0.05°
Idéal pour l'automatisation et le positionnement de haute précision.

3. Conception compacte et entretien facile
Un groupe hydraulique intégré en option permet une installation plug-and-play, une commande à distance et un fonctionnement via API/PC.

Applications
Acier et métallurgie
・Basculage de poche
・Bras oscillants d'usine de fil machine
・Retourneurs de bobines et machines de retournement

Marine et Énergie
・Stabilisateurs fins pour navires
・Mécanismes de direction

・Actionneurs de vannes sous-marines (jusqu'à 2300 m de profondeur)

Équipement spécial
・Bancs d'essai de charge en torsion
・Mécanismes d'inclinaison de camions balayeuses
• Entraînements de compacteurs à ordures

Automatisation
• Tables tournantes rotatives
• Rotules rotatives robotisées
• Lignes de production automatisées

Exemples de produits :

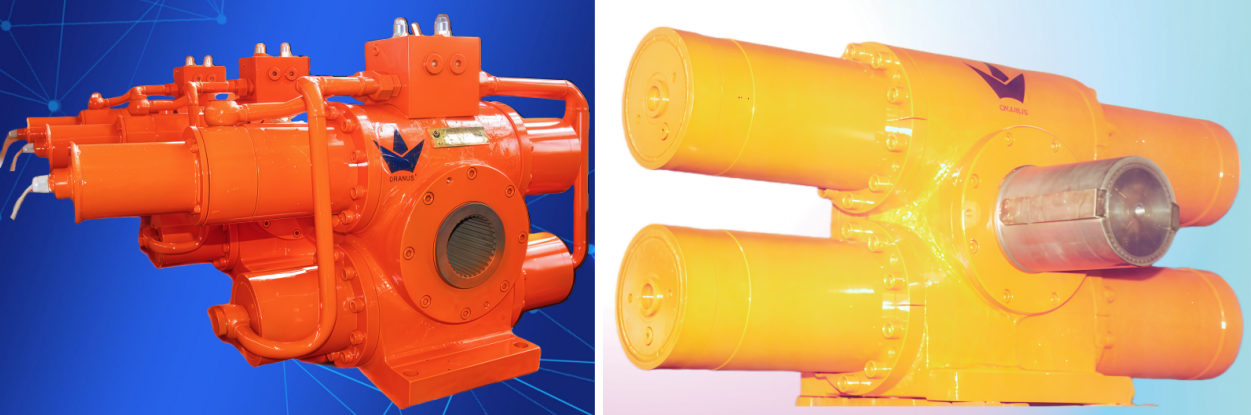

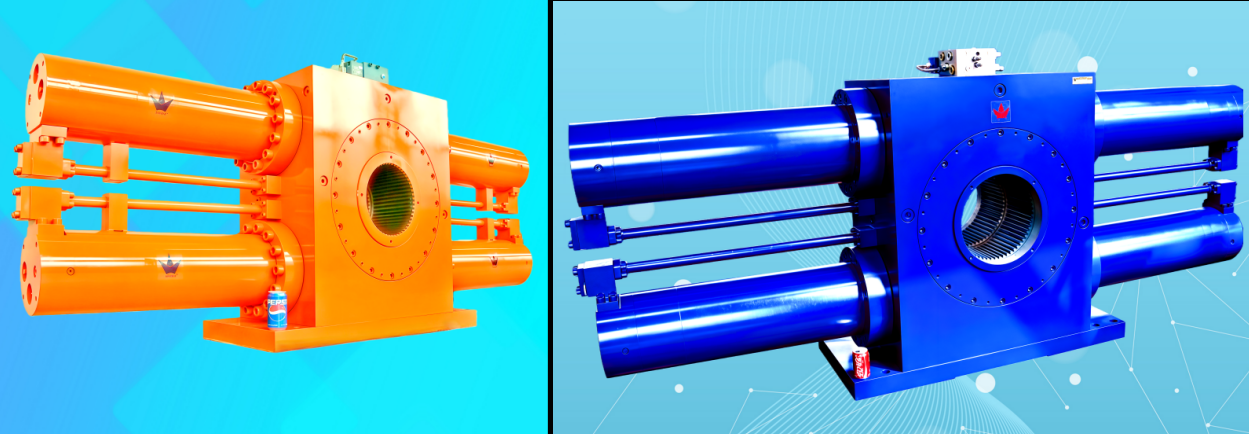

1. Vérin oscillant robuste UBZJK250/185HBM
- Alésage : 250 mm - Angle : 185 - Méthode de montage : Support à pattes
- Type : Double crémaillère - Sortie : Alésage cannelé INT60zX6mX30PX6H
- Angle d'amortissement en fin de course : 12° - Couple : 40 996 Nm
- Pression nominale : 25 MPa - Pression d'essai : 31,5 MPa - Fluide de travail : Eau-glycol

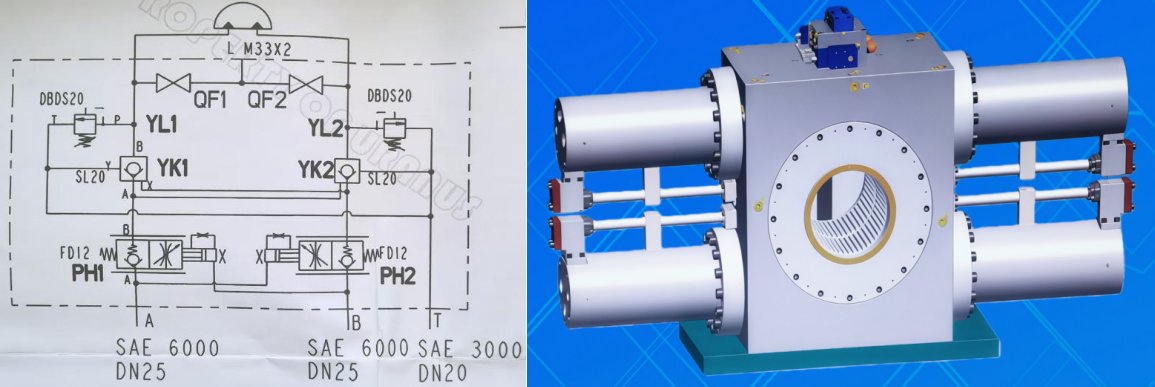

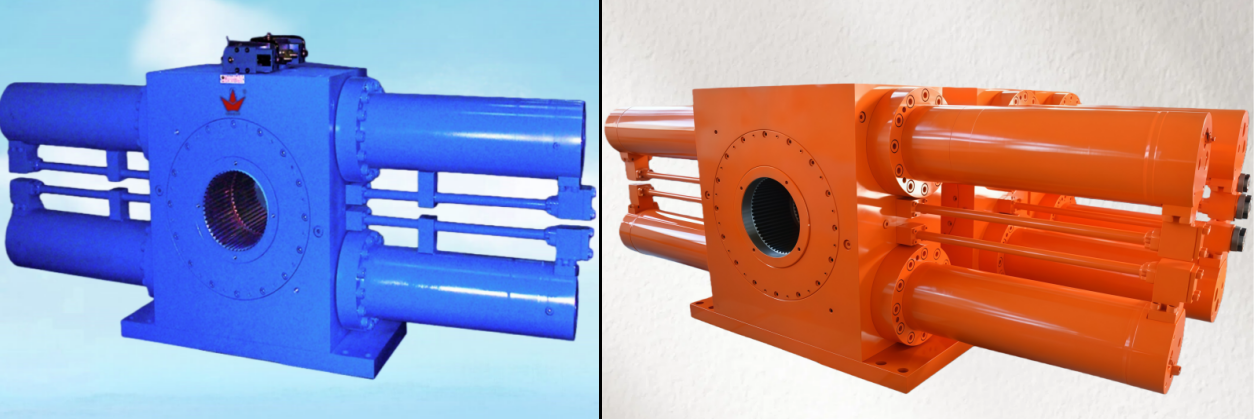

2. Vérin oscillant lourd pour plateforme de transfert de véhicules UBZFZ90-180°
- Alésage : 90 mm - Angle : 180° - Codeur rotatif externe
- Méthode de montage : Support à pattes - Type : Double crémaillère
- Sortie : Arbre cannelé EXT60ZX3mX30RX5h (GB/T3478.1-1995)
- Pression nominale : 31,5 MPa - Pression d'essai : 35 MPa - Couple de sortie à pression nominale : 50 250 Nm

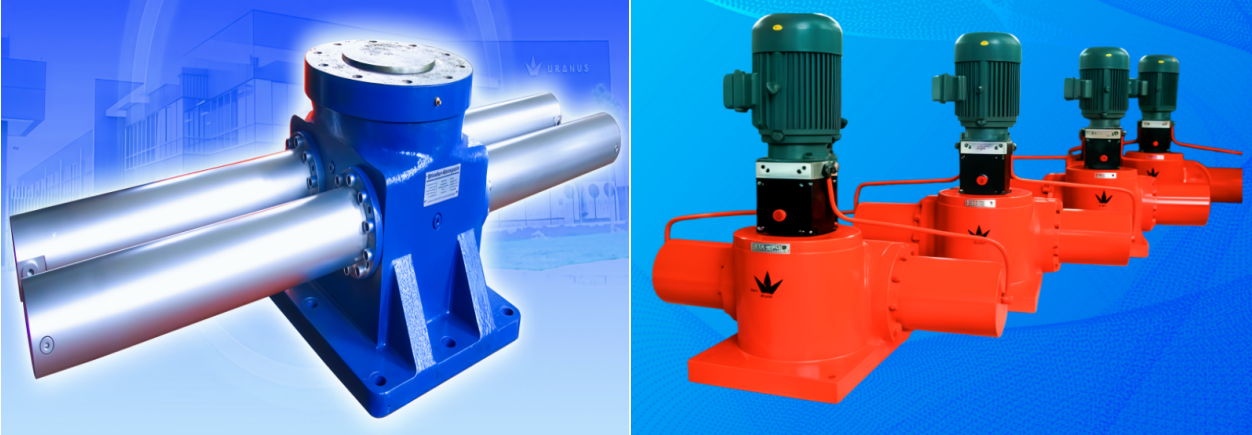

3. **Vérin oscillant servo-stabilisateur d'aile UBFZS200-130°
- Alésage : 200 mm - Angle : 130° - Méthode de montage : Bride - Type : Double crémaillère
- Sortie : Arbre cannelé EXT40ZX5mX30RX6f
- Jeu ≤ 0,02 mm - Répétabilité ≤ 0,05° - Angle d'amortissement final : 5
- Pression nominale : 25 MPa - Pression d'essai : 31,5 MPa - Couple : 201 056 Nm

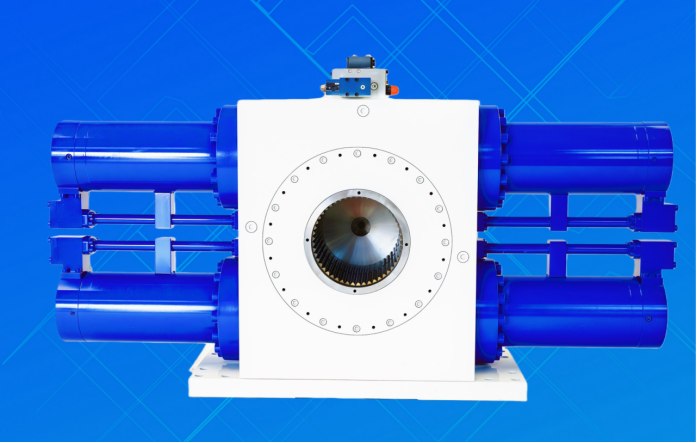

4、Vérin oscillant robuste UBZJK280/125HBM
Alésage : 280 mm angle : 125° Angle d'amortissement terminal : 12° (aux deux extrémités)
Type de raccordement : Support à pattes Type de structure : Double crémaillère
Type de sortie : Arbre cannelé INT50ZX8mX30RX6H Couple de sortie nominal : 778 000 N·m
Pression nominale : 21 MPa Pression d'essai : 31,5 MPa Fluide de travail : fluide hydraulique HFDU46
