Panimula

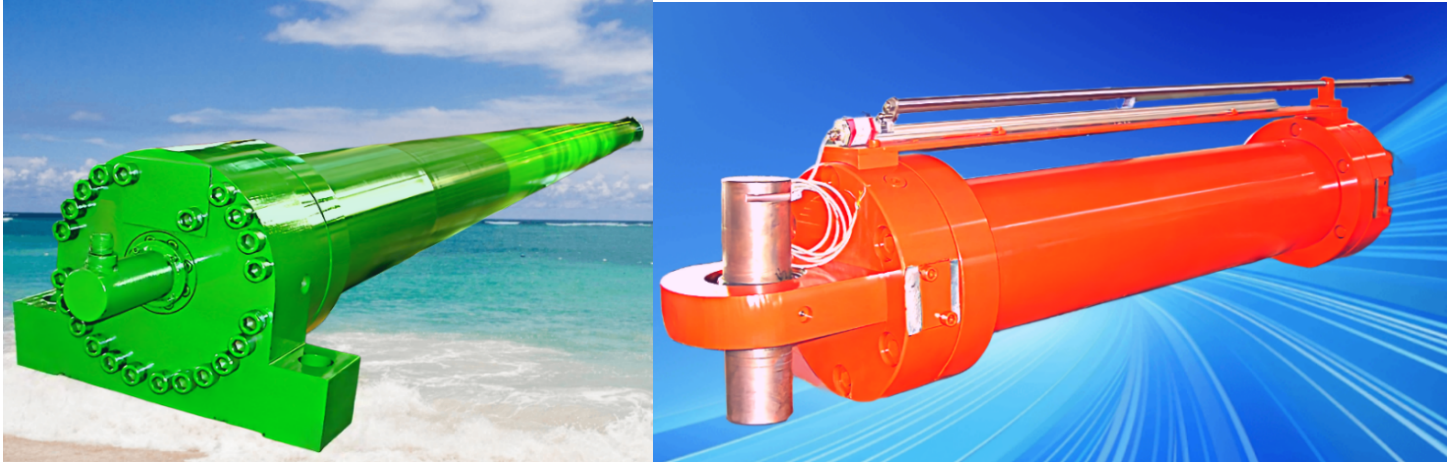

Larawan ng Servo Hydraulic Cylinder

Servo Hydraulic Cylinder

High Precision · High Dynamics · High Reliability
Ang Servo Hydraulic Cylinder ay isang fully closed-loop controlled actuator na pinagsama ang precision cylinder body, high-performance sensor suite, electro-hydraulic servo valve, at intelligent controller.
Nagbibigay ito ng tuluy-tuloy, real-time, at lubhang tumpak na kontrol sa posisyon, bilis, at puwersa, na nagsisilbing pinag-isang pangunahing bahagi ng Pang-amoy – Paghuhusga – Pagpapatupad sa modernong napapanahong kagamitan.

1. Multi-Dimensional Closed-Loop Control Architecture

1.1 Position & Velocity Closed-Loop Control
Ayon sa katumpakan, bilis, at mga pangangailangan sa kapaligiran, maaaring i-configure ang iba't ibang displacement transducer:

・ Magnetostrictive Position Sensor
Ang pinakakaraniwang gamit na panloob na sensor. Mataas ang pagiging maaasahan, malakas ang kakayahang makaresist sa interference, at hindi nangangailangan ng pagmemeintindi.
・ Optical Grating Scale (External)
Katumpakan hanggang ±1 μm na may napakataas na frequency ng tugon. Mahina sa langis, alikabok, at pag-vibrate; perpekto para sa laboratoryo o mga aplikasyong nangangailangan ng sobrang kataas ng katumpakan.
・ Magnetic Scale
Mataas na ratio ng gastos at pagganap, madaling pag-install, at mas mahusay na paglaban sa kontaminasyon kumpara sa mga optical scale.
・ LVDT (Linear Variable Differential Transformer)
Walang hanggang resolusyon, mahusay na zero-point stability, mataas na akurasya, mataas na tibay, angkop para sa maikling-stroke na mataas na precision na pagsukat.
・ Magnetosensitive displacement
・ sensor: Matibay at matagal, angkop para sa mahirap na kondisyon ng paggawa tulad ng mataas na temperatura, alikabok, kontaminasyon ng langis, at singaw ng tubig; mayroon itong lubhang malakas na paglaban sa impact at vibration.

1.2 Force & Pressure Closed-Loop Control
・ Pressure Sensors (Chamber Pressure Monitoring)
Nakainstal sa rod at/o cap chamber. Kinakalkula ang lakas gamit ang pressure × piston area. Malawakang ginagamit sa AGC, press-fit, at force-regulated na proseso.
・ Load Cells (Rod-End Force Sensors)
Direktang pagsukat ng push/pull force na may pinakamataas na akurasya. Perpekto para sa pagsusuri ng materyales at fatigue loading.

1.3 Multi-Mode at Hybrid Control
Suportado ng mga advanced servo system ang seamless na paglipat o pagsasama ng maramihang control mode sa loob ng isang operation cycle:
・ Paglipat ng Control mula Posisyon → Lakas
Halimbawa: robotic interference/press-fit assembly
Mabilis na paglapit sa ilalim ng position mode → awtomatikong paglipat sa force mode kapag nakontak → constant-force na pagpasok upang maiwasan ang pagkabara o pinsala.
・ Hybrid Force–Position Control
Halimbawa: AGC cylinders sa rolling mills
Dapat parehong kontrolado nang eksakto ang roll gap (posisyon) at rolling force upang makamit ang tumpak na regulasyon ng kapal.

2. Mga Teknikal na Bentahe

・Pinakamatinding Katiyakan
Pagpo-posisyon sa micron-level, matatag na velocity control, at lubhang tumpak na regulasyon ng lakas.
・Mataas na Dynamic na Tugon
Millisecond-level na oras ng tugon upang matugunan ang mga aplikasyong industriyal na may mataas na bilis at akselerasyon.
・Mataas na Density ng Lakas
Nagmamana sa pangunahing mga kalamangan ng hydraulic transmission, madaling nagdudulot ng mga tens hanggang daan-daang toneladang puwersa sa output.
・Kahusayan sa Enerhiya
Kapag pinagsama sa isang servo pump unit, ang pagkonsumo ng enerhiya ay maaaring makabuluhang bawasan kumpara sa tradisyonal na valve-controlled na sistema.
・Pagkamalikhain at Katalinuhan
Ang mga motion profile at paraan ng kontrol ay maaaring i-reconfigure gamit ang software—ang isang actuator ay angkop para sa maramihang proseso teknolohikal.
Perpekto para sa flexible manufacturing, smart factory, at digital twin system.

3. Mga Larangan ng Aplikasyon: Pagpapalakas sa Advanced na Kagamitan

Metallurgical Equipment
・Mga linya ng patuloy na paghuhubog at pag-rolling
・Oscillator ng mold
・Mga silindro ng AGC (Automatic Gauge Control)
・Pag-angat ng mga elektrodo para sa EAF
・Servo alignment, centering, at precision positioning
Marunong na Press-Fit at Pagkakabit
・Pagkakabit na may interference ng mga engine, bearings, gears
・Buong pagmomonitor ng force–displacement curves upang matiyak ang kalidad ng pagkakabit
Pagsusuri sa Materyales at Isturuktura
・Mga makina para sa pagsusuring pang-pagod
・Mga universal na makinaryang pangsubok
・Komplikadong simulation ng spectrum ng load
Paggawa ng Metal
・Husay na pagpapanday, pagbabaluktot, paglalagari
・Closed-loop control ng lakas at lalim ng pagbuo
Simulation at Mga Platform sa Paggalaw
・Mga flight simulator
・Mga platform sa simulation ng lindol
・Mga multi-DOF dynamic actuator
Makapangyarihang Robotics
・Mga high-precision na sumpian para sa malalaking collaborative robot
・Mataas na puwersa ng operasyon na may matatag na kontrol sa detalye
Pagsusuri sa Lupa para sa Agham Panghimpapawid
・Pagpapahaba/pagretrakt ng landing gear sa pamamagitan ng simulasyon
・Simulasyon ng kabuuang puwersa sa ibabaw ng kontrol sa paglipad

4. URANUS – Global Expert sa Custom Servo Hydraulic Cylinders

Mula nang ito'y itinatag, Tianjin Uranus Hydraulic Machinery Co., Ltd. ay matagumpay na nagdisenyo, naginghinyero, at nagmanufacture ng daan-daang modelo ng pasadyang servo hydraulic cylinder at higit sa sampung libong yunit para sa mga kliyente sa larangan ng metalurhiya, agham panghimpapawid, kagamitan sa pagsusuri, robotics, pagmamanupaktura ng sasakyan, at marami pang ibang industriya.
Iniaalok ng URANUS:
・Matibay na engineering at kakayahan sa pasadyang disenyo
・Mga advanced precision machining center at malalaking kagamitang pang-proseso
・Kami ay kayang gumawa ng piston rods na may sintered surface materials tulad ng tungsten carbide (WC), silicon carbide (SiC), aluminum oxide (Al2O3), silicon nitride (Si3N4), at zirconium oxide (ZrO2), kasama ang alloy steel at stainless steel, upang matugunan ang iba't ibang espesyal na kondisyon sa paggamit.
・Komprehensibong servo control at mga testing platform
・Buong quality-traceability at mahigpit na pamantayan sa pagsusuri

Kami ay bukas sa pakikipagtulungan sa mga global partner para sa customized servo cylinders, high-precision hydraulic actuators, at OEM/ODM electro-hydraulic servo systems.

Mga Halimbawa ng Produkto

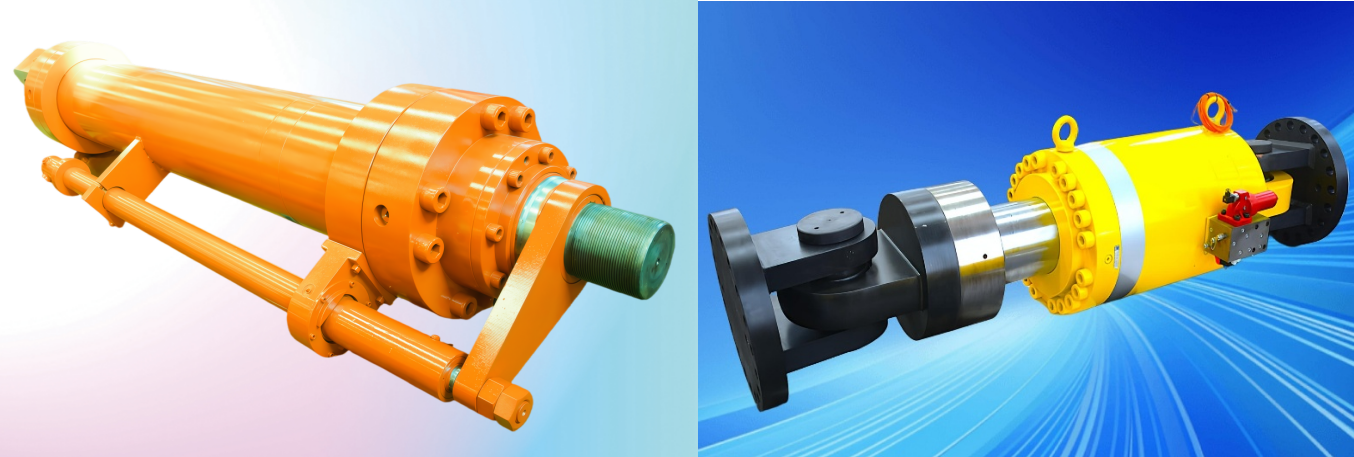

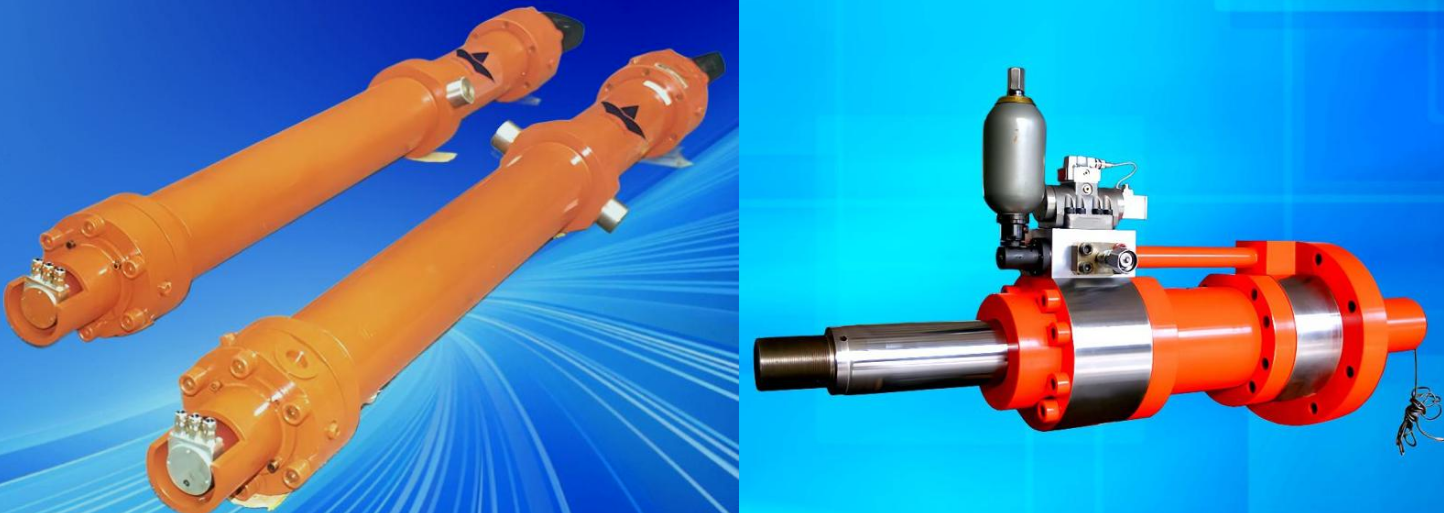

1.Pangalan: Servo Vibration Hydraulic Cylinder; Modelo: USYJ220/160-500LH
Bore: 220 mm; Rod: 160 mm; Stroke: 500 mm; Cushion stroke: 50 mm
Working pressure: 28 MPa; Test pressure: 35 MPa; Starting pressure ≤ 0.2 MPa

2.Pangalan: Servo Vibration Hydraulic Cylinder; Modelo: USYR220/160-500LH
Bore: 220 mm; Rod: 160 mm; Stroke: 500 mm; Cushion stroke: 50 mm
Working pressure: 28 MPa; Test pressure: 35 MPa; Starting pressure ≤ 0.2 MPa

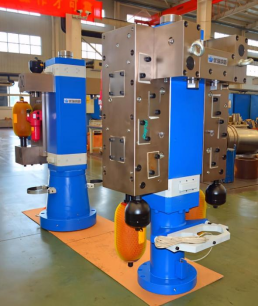

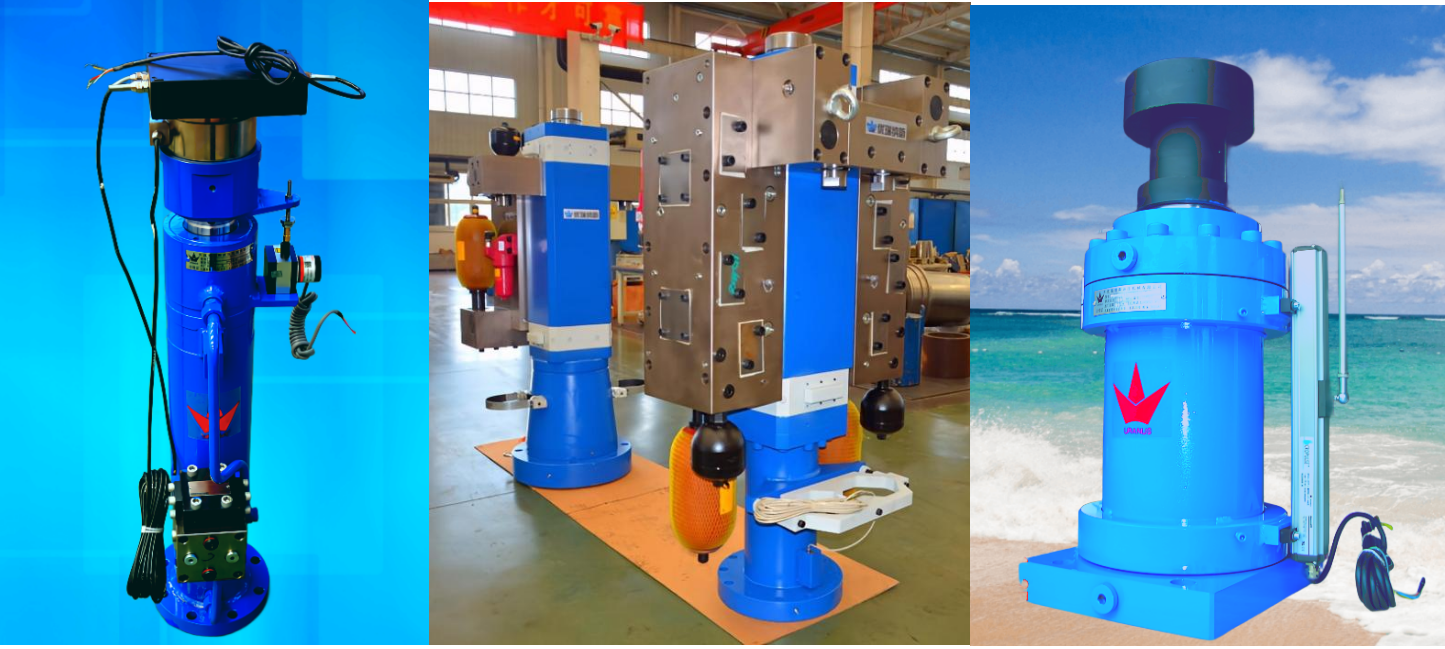

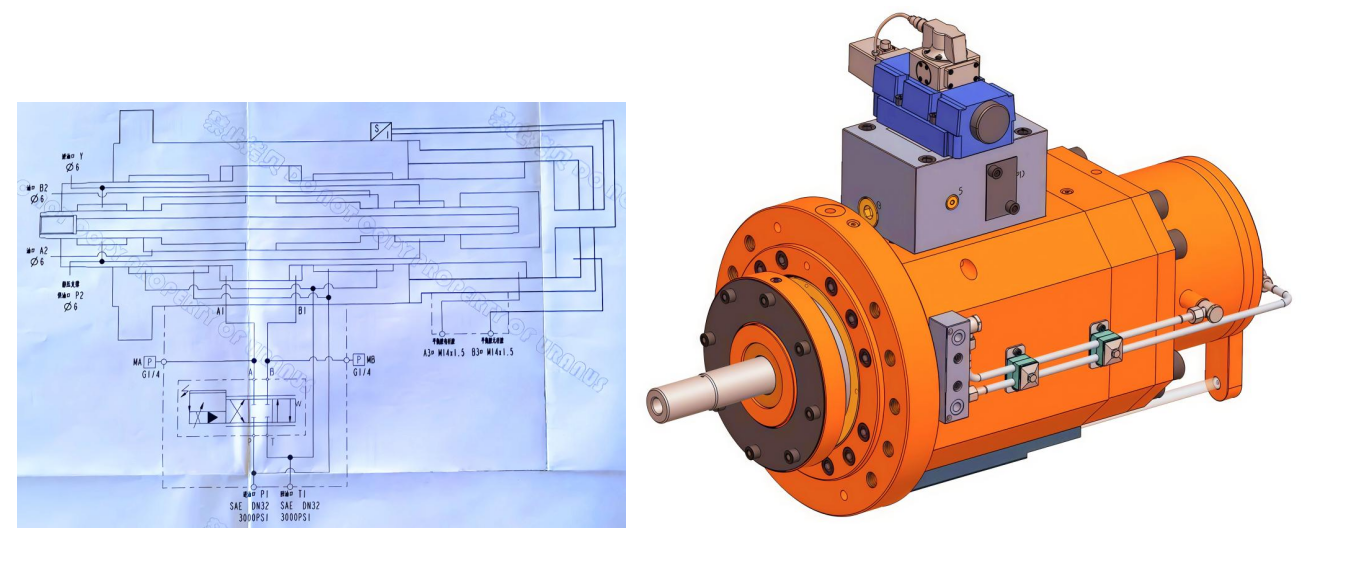

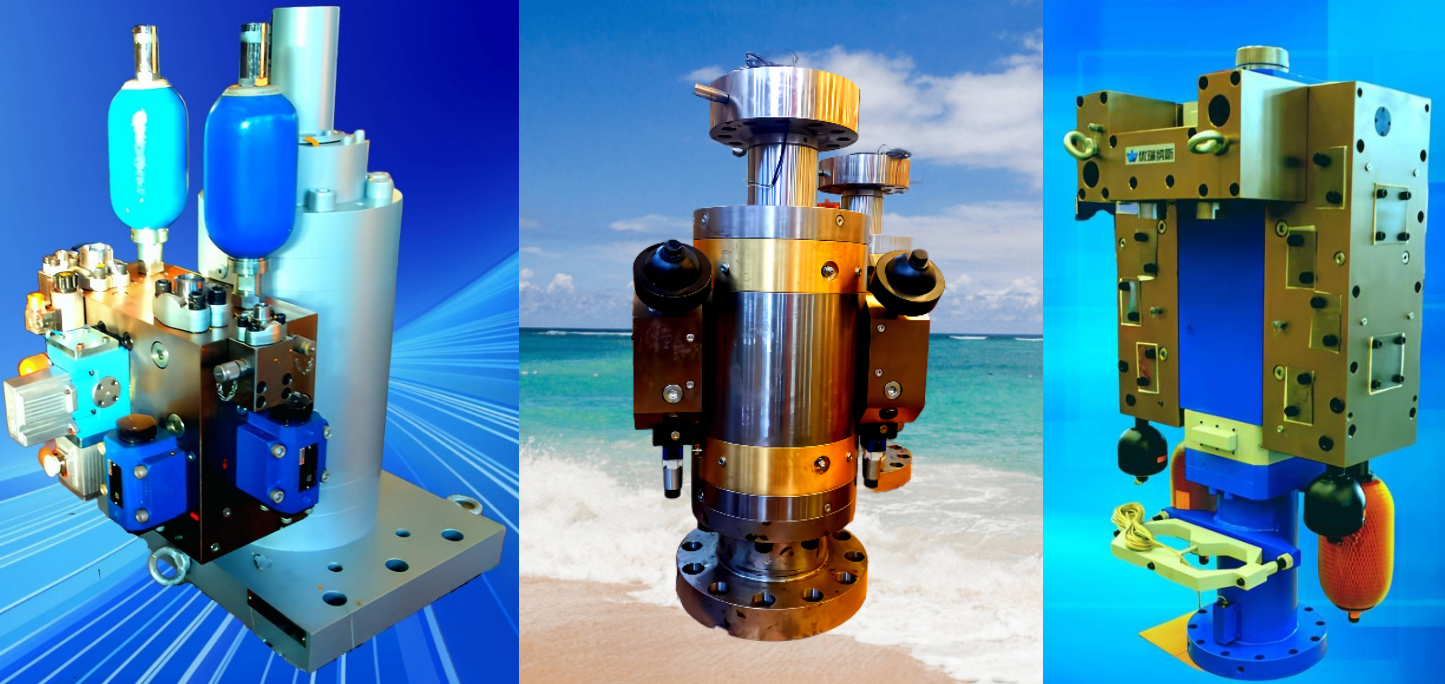

3.Pangalan: Embedded Centering Triple-Cylinder Composite Servo Hydraulic Actuator;
Model: USYQ225/195-32+140/50-32HA+FK
Silindro ng panginginig: Bore 225 mm; Rod 195 mm; Stroke ±16 mm; Stroke ng cushion 50 mm
Panggagamit na presyon 21 MPa; Pagsubok na presyon 32 MPa; Dalas ng panginginig 200 Hz
Nailalabas na sentring silindro: Bore 140 mm; Rod 50 mm; Stroke ±16 mm; Stroke ng cushion 50 mm
Panggagamit na presyon 21 MPa; Pagsubok na presyon 32 MPa
Silindro ng balanse: Diametro ng piston 220 mm; Luwang ng gilid ng rod 8149 mm²; Luwang ng singsing 38013 mm²

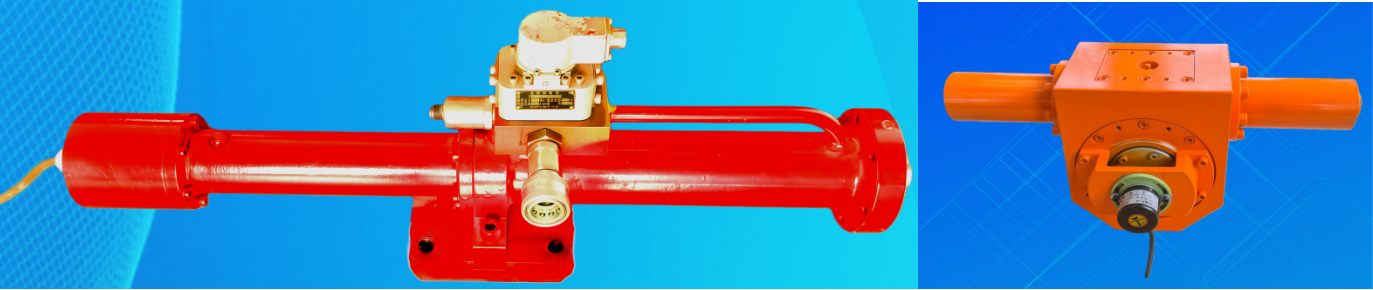

4.Pangalan: Rack-at-Pinion Swing Servo Hydraulic Cylinder; Model: UBFKD40-90°
Bore: 40 mm; Anggulo ng swing 90°; Dalas ng panginginig 50 Hz; Amplitude ±3°;
Panlabas na sensor ng angular displacement
Panggagamit na presyon: 14 MPa; Pagsubok na presyon: 21 MPa; Tork na output sa rated pressure 770 N·m

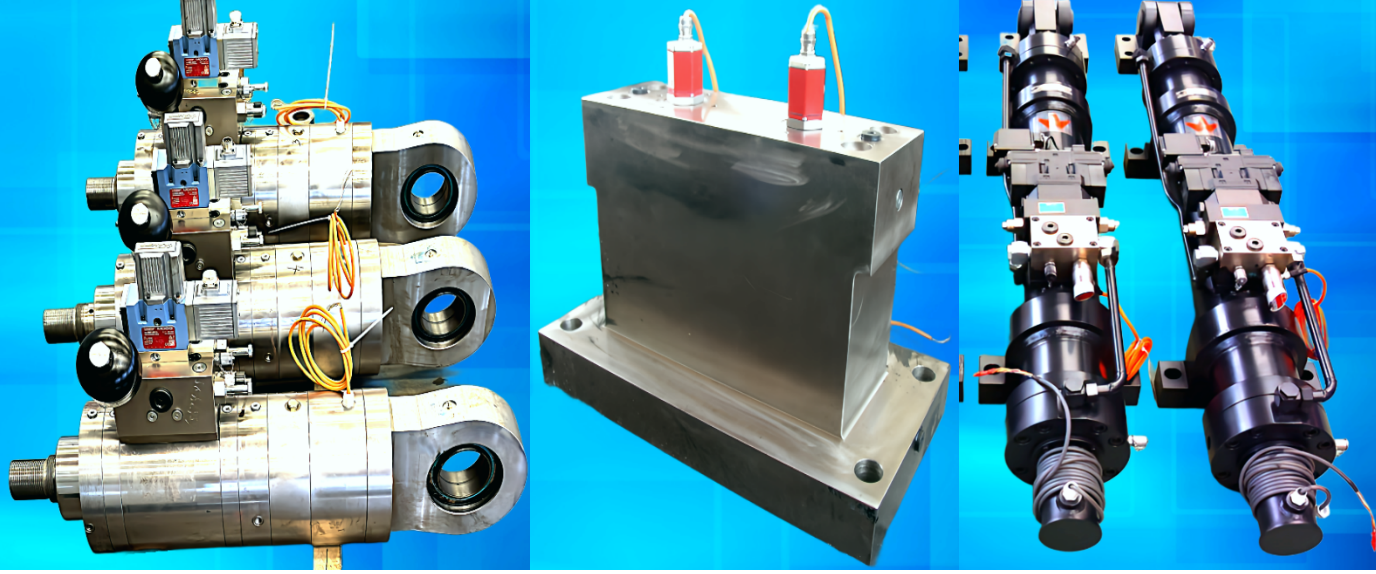

5.Pangalan: Servo Hydraulic Cylinder; Modelo: UGDT40/28-200
Bore: 40 mm; Rod: 28 mm; Stroke ±100 mm; Dalas ng pag-vibrate 200 Hz; Amplitude ±1–10mm
Presyon ng pagtatrabaho: 16MPa; Presyon ng pagsusuri: 24 MPa;
Built-in displacement sensor, naka-install ang Servo valve

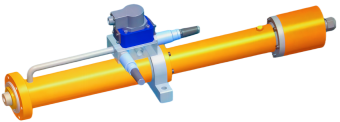

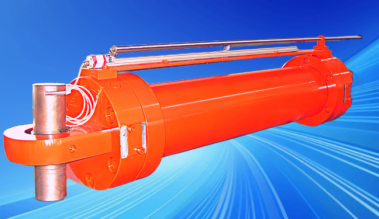

6.Pangalan: High-Temperature Servo Hydraulic Cylinder; Modelo: UYS100/70-1100
Bore: 100 mm; Rod: 70 mm; Stroke 1100 mm
Built-in displacement sensor; Magnetostrictive displacement sensor sa dulo ng piston rod
Presyon ng pagtatrabaho: 16 MPa; Presyon ng pagsusuri: 24 MPa

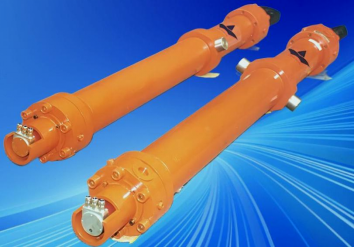

7.Pangalan: Material Fatigue Testing Machine Servo Hydraulic Cylinder; Modelo: UYSTD800+500/360-620
Bore: Malaking silindro 800 mm; Maliit na silindro 500 mm; Rod 360 mm; Stroke ±305 mm
Presyong nagtatrabaho: 23 MPa; Presyong pagsusuri: 37.5 MPa; Simulang presyon ≤ 0.1 MPa
Built-in displacement sensor; Dalas ng pag-vibrate 1–10 Hz
