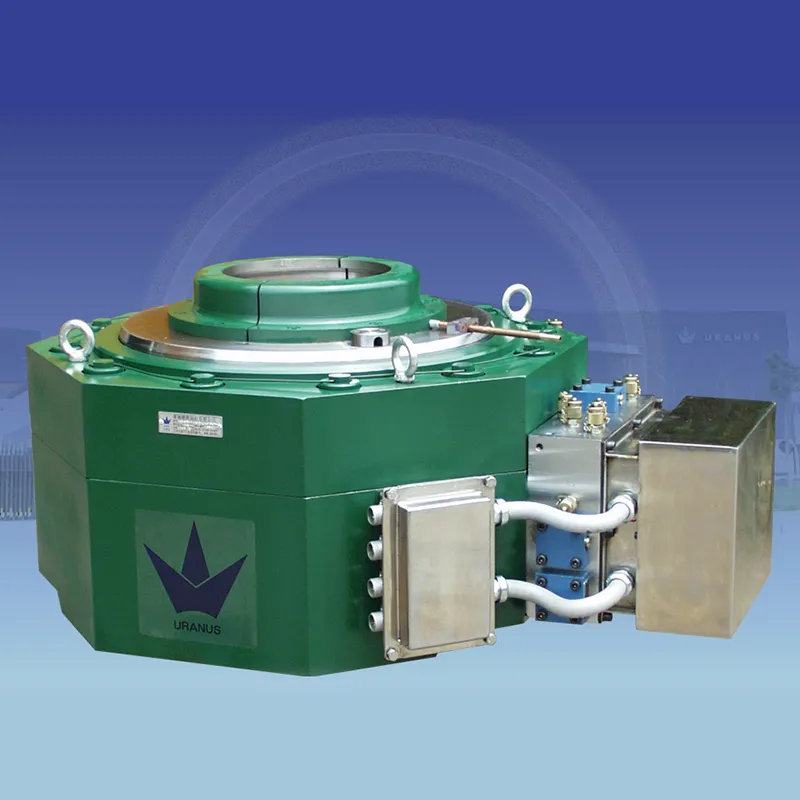

Hydraulická pracovná plošina so synchronným rozdeľovacím valcom na vyrovnanie viacerých bodov

Ak viacero nezávislých hydraulických valcov spoločne zdvíha pracovnú platformu, platforma sa ľahko nakloní alebo posunie, ak nie je záťaž rovnomerne rozmiestnená. Tento problém vyplýva zo základného zákona hydrauliky: hydraulická kvapalina sa vždy pohybuje smerom k valcu s najnižším odporom záťaže.

Valčeky s nízkym zaťažením sa rýchlo predĺžia, zatiaľ čo zdvíhané rohy s vysokým zaťažením sa pohybujú pomaly. Nerovnomerný zdvih spôsobuje výrazné štrukturálne napätie na ráme platformy. Podľa výskumu zverejneného Skupinou pre výskum hydraulických systémov v roku 2023 tento nerovnomerný náklad spôsobuje 23 % všetkých porúch ťažkých zdvíhacích zariadení. Mnoho tovární inštaluje uzavreté systémy riadenia so snímačmi na korekciu naklonenia. Tieto elektronické zariadenia však spôsobujú oneskorenie signálu, navyšujú náklady a zvyšujú počet potenciálnych bodov zlyhania. Už dlhý čas zostáva stabilné viacbodové horizontálne zdvíhanie náročným technickým problémom.

Synchronizačný rozdeľovací valček tento problém rieši zásadne prostredníctvom rozdelenia prietoku kompenzovaného tlakom. V integrovanej ventilovej blokovej jednotke sú presné objemové komponenty s kladným výtlakom spojené spoločnou hriadeľovou osou.

Táto štruktúra zabezpečuje, že pri každej otáčke sa do každého výstupného prípojného bodu dodá rovnaké množstvo oleja bez ohľadu na to, aký veľký je rozdiel tlaku medzi valcami. Ak jeden zdvíhací bod stretne veľký odpor, celý systém spomali tak, aby sa jeho rýchlosť zhodovala s rýchlosťou tohto valca. Tento tuhý mechanický zámok zabráni tomu, aby prázdne valce predbeholi. Bez elektronických senzorov alebo riadiacich programov sa všetky zdvíhacie body pohybujú súčasne hore a dolu, čím sa dosiahne presné horizontálne vyrovnanie celej platformy.

Tradičné systémy vyrovnaného zdvíhania v niekoľkých bodoch sa opierajú o proporcionálne ventily, snímače polohy a PLC regulátory. Veľký počet elektronických komponentov spôsobuje zložité zapojenie a časté problémy s údržbou. Prach, vibrácie a vlhkosť na staveniskách často spôsobujú posun snímačov a zlyhanie signálov.

Integrovaný synchronný rozdeľovací valec vytvára rozdeľovač toku priamo v telese valca. Je úplne založený na mechanickom pohybe namiesto elektronického spätnej väzby. Po odstránení ovládacích panelov a senzorov má celý systém výrazne menej miest potenciálneho poruchy. Aj v náročných vonkajších prostrediach udržiava presnosť vyrovnanie v rozmedzí ±1 mm. Kompaktná konštrukcia tiež šetrí inštalačný priestor na palube platformy.

Pre veľké hydraulické platformy s vysokým zaťažením je najvhodnejšia hybridná konfigurácia, ktorá pozostáva z hlavného rozdeľovacieho valca a mechanicky uzamknutých vedľajších valcov. Hlavná jednotka rovnomerne rozdeľuje hydraulický olej do každej zdvíhacej vetvy, zatiaľ čo tyče na spojenie a ozubené mechanizmy zabezpečujú pohyb vedľajších valcov. Dvojnásobná synchronizácia účinne zabraňuje torzii a bočnému rozkmitaniu platformy pri čiastočnom zaťažení na okraji.

Mechanické spojenie zároveň slúži ako bezpečnostná ochrana. Ak sa v jednom olejovom potrubí stratí tlak, uzamknuté valce zostanú v polohe a zabránia náhlemu nakloneniu. Poľné údaje od spoločností prenajímajúcich vybavenie ukazujú, že tento hybridný systém udržiava chybu vyrovnania v rozmedzí 0,5 mm aj pri preťažení o 120 %, čo je lepšie ako väčšina systémov riadených senzormi. Kompaktná integrovaná štruktúra skracuje olejové potrubia a zvyšuje pohyblivosť celého stroja.

Bez polohových senzorov rozdeľovacie valce dosahujú viacbodové vyrovnanie prostredníctvom čisteného rozdeľovania toku a mechanického uzamykania. Nezávislé testy z roku 2023 preukázali, že systém udržiava stálu synchronnú zdvihovú dráhu, ak nerovnomerné zaťaženie nepresahuje 15 % menovitej kapacity.

Dokáže rýchlo reagovať na zmeny tlaku a stabilne fungovať na prachových, vibrujúcich a mokrých staveniskách. Toto mechanické riešenie však má určité obmedzenia. Pri dlhodobom prevádzkovaní vzniká malý kumulatívny posun spôsobený starnutím tesnení, zmenou viskozity oleja a nerovnomerným trením. Pri nepretržitej cyklickej prevádzke môže za extrémnych podmienok viesť k posunu 2–3 mm za hodinu. Takýto nepatrný odchýlka je pre väčšinu stavebných zdvihacích prác prijateľná.

Prieskum z roku 2024, ktorý zahŕňal 60 prevádzkovateľov vzdušných pracovných plošín, ukázal, že pracovníci na mieste viac ocenia stabilitu a nulovú potrebu prekalibrácie než pokročilé inteligentné funkcie. Bezpečnostná rada pre hydrauliku uviedla, že 85 % neplánovaných výpadkov tradičných vyrovnávacích plošín je spôsobených poruchou senzorov.

Súčasné systémy rozdeľovacích valcov dokonale vyhovujú požiadavkám na stavenisku. Mechanická štruktúra zároveň spustí štyri oporné nohy, čím skráti dobu nastavenia o 40 % v porovnaní so sekvenčným elektronickým riadením. Pri úlohách s vyrovnávacou doskou zabezpečuje plochý povrch s presnosťou pod milimeter. Keďže tento systém nepotrebuje kalibráciu softvéru, odoláva nárazom, extrémnym poveternostným podmienkam a kolísaniu napätia, čím výrazne zvyšuje dennú prevádzkovú účinnosť a zníži počet výpadkov spôsobených údržbou.

Súčasné rozdeľovacie valce sú hydraulické komponenty, ktoré mechanickou štruktúrou zaručujú rovnaký objem oleja pre každý valec. Dosahujú synchronné zdvihanie v viacerých bodoch bez ohľadu na rozdiely tlaku medzi jednotlivými valcami.

Hydraulický olej preferenčne prúdi do valcov s nižším odporom, čo vedie k nerovnomernosti rýchlosti zdvíhania. Nerovnomerné zaťaženie spôsobuje štrukturálne napätie a nebezpečný posun platformy.

Vyradí senzory a elektronické riadiace slučky, zníži riziko porúch a udrží konzistentnú presnosť zdvíhania v náročných pracovných podmienkach.

Mechanicky uzamknuté podriadené valce odolávajú torzným a excentrickým zaťaženiam. Spojovací mechanizmus zároveň slúži ako ochrana proti pádu a zabezpečuje vyššiu presnosť vyrovnanie pri preťažení.

Áno. Bez elektronických komponentov sú odolné voči prachu, vibráciám a vode. Nepotrebujú opakovanú kalibráciu a spoľahlivo fungujú po dlhú dobu.
