巻取り機用拡張油圧シリンダー：25 MPa耐圧の産業用ソリューション、ISO認証取得済み

製品概要

巻取り機の拡張シリンダーは 二動式油圧シリンダー と組み合わせて 回転ジョイント で構成されています。その主な機能は、巻取り機またはアンコイラのドラム直径を、回転中にシリンダーを伸縮させることによって拡大および収縮させることです。正確なストローク制御を行うためには、 位移センサ 位置センサーを設置可能であり、プッシュプル動作の正確な監視と制御のためにオプションとして 圧力センサ が用意されています。回転継手の上部には2つの排気／圧力試験用ポートがあり、各側には4つの入出力ポート（うち2つは使用、残りは密封）があります。底部の漏れ口はリターンラインに接続する必要があり、戻り油がスムーズに流れ、背圧が0.5barを超えて外部への漏れが発生するのを防ぎます。また、 トルクアーム穴 回転ジョイントの下部にアンチローテーションバーを固定するための構造が設けられており、軸方向荷重を回避するためにフローティングポジショニングされています。フランジ面は回転軸に対して直角でなければならず、半径方向の振れが1 mm以下であることを保証する必要があります。油および漏洩用パイプラインは、回転ジョイントに半径方向または軸方向の力を加えないよう確実に固定しなければなりません。冷却水を必要とする高温用熱間巻取り機などにおいては、 一体型水回転ジョイント が利用可能であることを確認します。

● 高品質な往復動および回転用シール；精密ベアリングを備えたロータリージョイント

● 信頼性の高い動作、長寿命、メンテナンスが容易

● カバー 1,000台 過去20年間で世界中へ納入実績あり

● カスタマイズ可能な内径サイズ 100–900 mm 、最大作動圧力 25 MPa

● ユニーク クリアランスシール構造 発熱を防止し、速度制限を解消し、回転ジョイントの寿命を大幅に延長します

● 巻取り機のマンドレル拡張シリンダーは、顧客の要件に応じて動的バランス試験および調整が可能であり、所定のバランス速度範囲（バランスサイクル）、バランス品質グレードを満たし、残存不釣り合い量が顧客が許容する偏心度（残留遠心率）基準に適合することを保証します。これに応じて動的バランス試験報告書を発行します。

● 冷間圧延および熱間圧延用ストリップ巻取機および巻き出し機
● 建設機械および射出成形機
● 化学プロセス設備

高速運転において、従来の回転ジョイントは通常 接触シールを採用します 相対運動によりシール界面に過剰な熱が発生し、早期摩耗、劣化、漏れを引き起こし、著しく使用寿命が短くなります。
ウラヌスは独自の クリアランスシール式ロータリージョイント を開発しました。これはロータ軸とスリーブ間の精密な隙間を利用してシールを実現するもので、運転中に金属同士またはシールと金属の直接接触がないため、発熱を効果的に回避でき、シール性能における速度制限を取り除き、使用寿命を大幅に延長します。

このロータリージョイントには 精密ベアリング が装備されており、信頼性の高い性能を実現しています。過去20年間で、ウラヌスは世界中で 1,000台を超えるエキスパンションシリンダー を納入しており、冷間・熱間圧延巻取機、開巻装置、板材およびストリップ処理ライン、ならびに建設機械、射出成形機、化学装置などに広く適用されています。

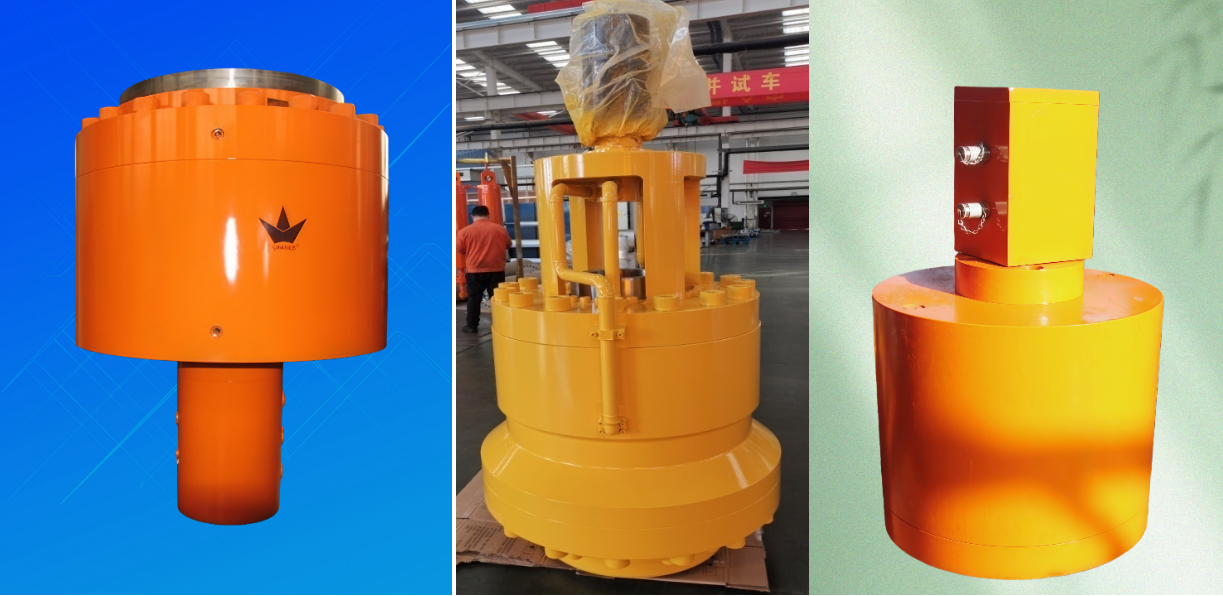

1. エキスパンションシリンダー
二気筒タンデム設計
大気筒：Ø900 ／ Ø360 ／ストローク 17
小気筒：Ø850 ／ Ø360 ／ストローク 77
組み込みの移動センサー
作動圧力：10 MPa；試験圧力：15 MPa
定格回転数：450 r／min
