High-Frequency Response Hydrostatic Servo Hydraulic Cylinder
Low-Friction Sealed High-Frequency Vibration Servo Hydraulic Cylinder
Hydrostatic na Servo Hydraulic Cylinder na may Mataas na Dalas ng Tugon
Revolutionizing Precision Motion with Hydrostatic Technology
Mga Kasaysayan
Higit sa 30 taon nang nag-specialize ang Uranus sa mga hydraulic cylinder na mataas ang pagganap. Noong 2013, binuo namin ang unang 350 Hz na hydrostatic servo cylinder na may mataas na dalas sa Tsina, na ginamit sa isang 250 g geotechnical centrifuge shaker—nagpuno sa lokal na kakulangan, umabot sa antas ng internasyonal na pamantayan, at nanalo ng National Science & Technology Award.
Prinsipyo at Mga Benepisyo
● Hydrostatic na suporta na walang kontak: Ang mataas na katigasan ng langis sa pagitan ng piston rod at guide bushing ay nag-aalis ng Coulomb friction, na nagreresulta sa galaw na halos "walang friction".
● Smart closed-loop control: 100 Hz na bandwidth ng servo valve; built-in/panlabas na sensor ng paglipat na may mataas na resolusyon para matiyak ang eksaktong pagkakaayon sa mga utos na may mataas na dalas.
● Kahanga-hangang tugon sa dalas: −3 dB amplitude characteristic ay sumasakop sa 50 Hz hanggang ilang daang Hz, kayang eksaktong i-reproduce ang mga kumplikadong hindi sinusoidal na waveform.
Pangunahing Pagganap
● Wastong katumpakan sa antas ng micron at ultra-makinis na mabagal na galaw
● Mataas na katigasan ng langis-film ay nagagarantiya ng matibay na paglaban sa gulo at mahusay na katatagan
● Nakakatagal sa mataas na radyal/aksyal na karga sa ilalim ng maselang kondisyon
Mga Aplikasyon
Matagumpay nang nailapat sa:
● Aerospace vibration simulation
● Mold oscillation sa steel continuous casting
● Mga makina para sa material fatigue testing
● Mga platform para sa automotive road impact at tire simulation
● Mga ultra-gravity centrifuge na vibration rigs
● Mga high-frequency servo pressing at cold forging na kagamitan
Pagpapasadya at Pakikipagtulungan
Suportado ang non-standard na pagpapasadya at OEM, na nagbibigay ng mga pasadyang solusyon para sa advanced na kagamitan.
Mga Representatibong Model at Tiyak na Katangian

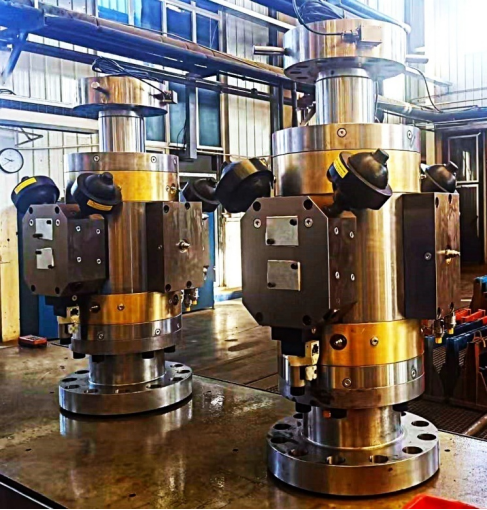

1、USY1302JD220/105-40H
Bore 220 mm; Rod 105 mm; Stroke ±20 mm
Working pressure 21 MPa; Test pressure 32 MPa; Case drain <0.02 MPa
Medium: Hydraulic oil; Temp −10℃~+80℃
Start pressure <0.1 MPa; Vibration 5–350 Hz
Panlabas na sensor ng pagkilos
Aplikasyon: 250 g sentrifugo

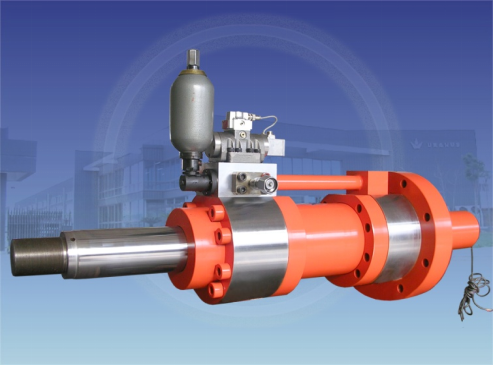

2、USY2202T230/160-120HS
Bore 220 mm; Rod 105 mm; Stroke ±20 mm
Presyong nagtatrabaho 21 MPa; Presyong pagsusuri 32 MPa
Medium: Hydraulic oil; Temp −10℃~+80℃
Pananlabas ng alikabok <7 L/min; Pagsisimula <0.1 MPa; Pag-uga 5–350 Hz
Kinakamungkutan na sensor ng displacement
3、FLZJ-B + USY2210T110/80-110HS (Tire Load Simulator Actuator)
Bore 110 mm; Rod 80 mm; Stroke ±55 mm (Cushion 15×2)
Presyong nagtatrabaho 28 MPa; Presyong pagsusuri 35 MPa; Hydrostatic bearing 28 MPa
Pananlabas ng alikabok <10 L/min; Pagsisimula <0.1 MPa
Kinakamungkutan na sensor ng displacement
4. WZTJ + 4×USY2211Q190/160-150HS (Rotary High-Frequency Oscillation Cylinder)
Bore 190 mm; Rod 160 mm; Stroke 180 mm (Cushion 15×2)
Presyong nagtatrabaho 28 MPa; Presyong pagsusuri 35 MPa; Hydrostatic bearing 28 MPa
Pananlabas ng alikabok <10 L/min; Pagsisimula <0.1 MPa
Kinakamungkutan na sensor ng displacement
5. WZTJ + 4×USY2211Q190/160-150HS (Pangalawang Dalas na Rotary na Silindro ng Oskilasyon)
Bore 190 mm; Rod 160 mm; Stroke 180 mm (Cushion 15×2)
Presyong nagtatrabaho 28 MPa; Presyong pagsusuri 35 MPa; Hydrostatic bearing 28 MPa
Pananlabas ng alikabok <10 L/min; Pagsisimula <0.1 MPa
Kinakamungkutan na sensor ng displacement
