Kugghjulsrotorisk hydraulisk aktuator

Översikt
En kugghjulsrotorisk hydraulisk aktuator omvandlar hydraulisk energi till oscillerande eller vinklad rörelse. Den linjära växelverkande rörelsen i hydraulcylindern driver kugghjulet, som griper in med pinjongearet för att generera rotation i båda riktningar. Cylinderns kraft förstärks mekaniskt till vridmoment genom kugghjuls- och pinjongtransmissionen, och svängvinkeln är proportionell mot kugghjulets slag, vilket uppnår 0°–720°rotation.
Aktuatorn består av en pinionskiva, kamaxel, cylinderkropp och tätningssystem. Vanliga monteringstyper inkluderar fläns- och fotmontering. Strukturella typer inkluderar enkelkam och dubbelkam, tillgängliga i flera serier och storlekar för att möta olika momentkrav. Dämpning vid slagänden (cirka 15° per ände) säkerställer jämn drift.

Nyckelfördelar med prestanda
1. Hög momentkapacitet
Momentet är proportionellt mot arbetstrycket, och med den mekaniska förstärkningen från kam- och pinionsystemet kan aktuatorn leverera upp till 1 150 000 Nm (t.ex. UBZ320). Lämplig för tunga industriella applikationer.

2. Precisionstyrd
Med valfria roterande kodare eller lägesgivare bildar aktuatorn ett stängt reglersystem:

・Backlash ≤ 10 bågminuter

・Positionsupprepbarhet ≤ 0,05°

Idealisk för automatisering och högprecisionspositionering.

3. Kompakt design och enkel underhåll
Valfri integrerad hydraulisk kraftenhet möjliggör plug-and-play-installation, fjärrstyrning och PLC/datorstyrning.

Tillämpningar
Stål & metallurgi

・Degelomkastning
・Slaggrensarens svängarmar
・Spolevändare och vändmaskiner

Marin & Energi
・Navala finnstabilisatorer
・Styrmekanismer
・Undervattnets ventilservodrivor (upp till 2300 m djup)

Specialutrustning
・Momentbelastningstestriggar
• Sopbilars kippmekanismer
• Skrämtättingsdrivsystem

Automatisering
• Roterande indexeringsbord
• Robotiserade roterande led
• Automatiserade produktionslinjer

UB-seriens växel-spak roterande aktuator
UB-seriens aktuatorer är självständigt utvecklade av URANUS Hydraulic Machinery och anpassade enligt JB/ZQ4713-98 nationell standard för tung maskinindustri. Vi har levererat tiotusentals UB-aktuatorer världen över.

Funktioner
• Montering: Fläns / Fot
・Konstruktion: Enkelställverk / Dubbelställverk
・8 serier × 10 cylinderstorlekar × 10 modeller
・Nominellt tryck: 16 MPa / 25 MPa / 31,5 MPa
・Lågt starttryck (≤1,5 MPa), hög verkningsgrad
・Bred temperaturinterval −50 °C till +260 °C
・Utmärkt tätningsförmåga och lång livslängd

Flädkompatibilitet
Fungerar med mineralolja, emulsion, vatten-glykol, fosfatestrar etc. (Ange vid beställning.)

Underhåll
Normalt underhållsfri. Årlig smörjning rekommenderas. Om läckage uppstår kan oljan återföras till tanken; tätningar ska endast bytas när momentet inte längre uppfyller kraven.

Hydraulaggregat, valfritt
Idealisk för system med enkelcylinder:
・Fabriksfyllda och förinställda säkerhetsventiler
・Oberoende momentjustering för medsols och motsols riktning
・Fullt inkapslad reservoar
・Rekommenderas inte för omgivningstemperatur på 80 °C

Anpassad design tillgänglig
Vi erbjuder skräddarsydda lösningar, inklusive:
1. Servoroterande cylindrar (starttryck <0,5 MPa, spel ≤0,02, upprepbarhet ≤0,05°)
2. Ultra-stort moment (1 150 000 Nm) och mikrocylindrar (<1 kg)
3. Specialutgångar: dubbelskaft, kombinerat skaft/boring, kilskaft, kilboring
4. Special montering: tvåhakig, enkel sida fläns
5. Vinkel finjusteringsmekanismer
6. Inbyggda backventiler, motviktventiler för enkel/dubbel kammare

Produktexempel:

1. Sväng hydraulcylinder UBJZS140-172°
- Slaglängd: 140 mm
- Vinkel: 172°
- Monteringsmetod: Fotbult
- Typ: Dubbel kugghjul
- Utgång: Dubbel parallell nyckelaxel
- Axel diameter: 145e8 mm
- Dämpningsvinkel i ändläge: 12°
- Vridmoment: 40 996 Nm
- Nominellt tryck: 16 MPa - Prövningstryck: 21 MPa
- Arbetsmedium: Hydraulolja

2. Elsvängcylinder UBFKD40-90°HP01
- Cylinderdiameter: 40 mm - Vinkel: 90° - Vridmoment: 2 480 Nm
- Monteringsmetod: Fläns - Typ: Enkel kugghjul
- Utgångsmetod: 4 parallella nycklar, borra φ50⁺⁰·⁰³ mm - Dämpningsvinkel i ändläge: 15°
- Hydraulaggregat
- Nominellt tryck: 21 MPa - Nominell flödeshastighet: 1,6 L/min - Motor effekt: 0,75 kW, 380V AC

3. DC-motor grindstyrningssystem UBFKD100-95°+UP16X6BEG
- Borrning: 100 mm - Vinkel: 95° - Monteringsmetod: Fläns - Typ: Enkel rack
- Utgång: 2 parallella nyckelborr φ85H7 mm - Vridmoment: 8 320 Nm - Slutdämpningsvinkel: 15°
Hydrauliskt kraftpaket
- Nominellt tryck: 16 MPa - Nominell flödeshastighet: 6 L/min - Motoreffekt: 2 kW, 48 V likström
- Arbetsmedium: Hydraulolja

4. Svängcylinder för skogslyftkran UBTZSJ80-380°H
Borrning: 80 mm Vinkel: 380° Monteringsmetod: Fotbult Typ: Dubbel rack
Utgångsmetod: Flänsaxel
Nominellt tryck: 19 MPa Provtryck: 22 MPa Vridmoment: 15 280 Nm Arbetsmedium: Hydraulolja

Här är produktsampel från UB-serien och UBZ-serien

UB-serien kileväxel hydraulisk roterande aktuator (JB/ZQ4713-2006)

Urvalsexempel: Rotationsaktuator med flänsanslutning, axelutgång, dubbel tandrem, 8818 Nm
vridmoment, 368° svängvinkel, dämpning i ändläge och hydraulaggregat P05

Grundläggande specifikationstabell för UB-seriens hydrauliska rotationsaktuatorer med kugghjul och rack (JB/ZQ4713-2006)

Struktur	Anslutningsmetod	Modell		Cylindert diameter (mm)	Utmatat vridmoment (Nm) (P: Drifttryck Mpa)	Utmatat vridmoment vid P=16 MPa (Nm)	Oljeförbrukning per grad rotation (L/°)	Svängtakt med hydraulaggregat (°/s) (utan dämpning)
		Skaftr utgång	Hålsutgång					P01	P02	P03	P04	P05	P06	P07	P08	P09	P10	P11
Enkel ställning	Fläns	UBFZD40	UBFKD40	40	55 (P-1,5)	798	0.00097	26	34	48	60	72	86	98	120	140	172	240
	Fot	UBJZD40	UBJKD40
	Fläns	UBFZD50	UBFKD50	50	98 (P-1,5)	1421	0.00171	15	19	27	34	41	49	55	68	80	97	136
	Fot	UBJZD63	UBJKD50
	Fläns	UBFZD63	UBFKD63	63	171 (P-1,5)	2480	0.00299	B	11	16	20	23	28	32	39	46	56	78
	Fot	UBJZD63	UBJKD63
	Fläns	UBFZD80	UBFKD80	80	302 (P-1.4)	4409	0.00526	4.8	6	9	11	13	16	18	22	26	31	44
	Fot	UBJZD80	UBJKD80
	Fläns	UBFZD100	UBFKD100	100	566 (P-1.3)	8320	0.00987	2.5	3	4.7	5.9	7	8.4	9.6	11	14	17	23
	Fot	UBJZD100	UBJKD100
	Fläns	UBFZD125	UBFKD125	125	994 (P-1.3)	14612	0.01735	1.4	2	2.7	3.3	4	4.8	5.5	6.7	7.9	9.6	13
	Fot	UBJZD125	UBJKD125
	Fläns	UBFZD140	UBFKD140	140	1385 (P-1.2)	20498	0.02418	1	1.4	1.9	2.4	2.9	3.4	3.9	4.8	5.6	6.9	9.6
	Fot	UBJZD140	UBJKD140
	Fläns	UBFZD160	UBFKD160	160	2010 (P-1.2)	29748	0.03509	0.7	0.9	1.3	1.7	2	2.4	2.7	3.3	3.9	4.7	6.6
	Fot	UBJZD160	UBJKD160
	Fläns	UBFZD180	UBFKD180	180	2748 (P-1.1)	40945	0.04797	0.5	0.7	1	1.2	1.5	1.7	2	2.4	2.8	3.5	4.9
	Fot	UBJZD180	UBJKD180
	Fläns	UBFZD200	UBFKD200	200	3958 (P-1.0)	59370	0.06909	0.3	0.5	0.6	0.8	1	1.2	1.4	1.6	2	2.4	3.2
	Fot	UBJZD200	UBJKD200
Dubbelvagn	Fläns	UBFZS40	UBFKS40	40	110 (P-1.5)	1595	0.00193	13	17	24	30	36	43	49	60	70	81	120
	Fot	UBJZS40	UBJKS40
	Fläns	UBFZS50	UBFKS50	50	196 (P-1,5)	2842	0.00343	7.5	9.5	14	17	20	24	23	34	40	49	68
	Fot	UBJZS50	UBJKS50
	Fläns	UBFZS63	UBFKS63	63	342 (P-1,5)	4959	0.00598	4	5.5	8	10	12	14	16	19	23	28	39
	Fot	UBJZS63	UBJKS63
	Fläns	UBFZS80	UBFKS80	80	604 (P-1.4)	8818	0.01053	2.4	3	4.5	5.5	6.5	8	9	11	13	16	22
	Fot	UBJZS80	UBJKS80
	Fläns	UBFZS100	UBFKS100	100	1132 (P-1.3)	16640	0.01974	1.3	1.6	2.3	3	3.5	4.2	4.8	5.9	7	8.4	12
	Fot	UBJZS100	UBJKS100
	Fläns	UBFZS125	UBFKS125	125	1988 (P-1.3)	29224	0.03470	0.7	1	1.3	1.7	2	2.4	2.7	3.8	3.9	4.8	6.7
	Fot	UBJZS125	UBJKS125
	Fläns	UBFZS140	UBFKS140	140	2770 (P-1.2)	40996	0.04836	0.5	0.7	1	1.2	1.4	1.7	2	2.4	2.8	3.4	4.8
	Fot	UBJZS140	UBJKS140
	Fläns	UBFZS160	UBFKS160	160	4020 (P-1.2)	59496	0.07018	0.3	0.5	0.7	0.8	1	1.2	1.3	1.6	1.9	2.3	3.3
	Fot	UBJZS160	UBJKS160
	Fläns	UBFZS180	UBFKS180	180	5496 (P-1.1)	81890	0.09593	0.2	0.3	0.5	0.6	0.7	0.8	1	1.2	1.4	1.7	2.4
	Fot	UBJZS180	UBJKS180
	Fläns	UBFZS200	UBFKS200	200	7916 (P-1,0)	118740	0.13817	0.1	0.2	0.3	0.4	0.5	0.6	0.7	0.8	1	1.2	1.6
	Fot	UBJZS200	UBJKS200
Hydraulisk kraftenhetens motoreffekt (kW) (380V 50Hz)								0.55	0.75	1.1	1.5	1.5	2	2	2.2	3	4	4

UBFZD Flänsmonterad, axelutmatning, serie med enkel rackhydraulisk roterande aktuator

α: Svänk vinkel, bestäms av kundens krav (inom området 0° till 720°, med en vinkeltolerans på ±1°). För högre precision eller finjustering av vinkel, ange detta vid beställning.

Modell	φ1	φ2	φ3	L1	L2	L3	L4	L5	L6	L7	L8	L9	10	L11	L12	M1	M2 × Håldjup
UBFZD40	70	95	75	105	140	160	164	184	55	197	154	6	20	233+1,54α	79	M22×1.5	M12×20
UBFZD50	80	105	85	125	146	185	170	210	66	231	163	6	22	254+1,75α	90	M22×1.5	M12×20
UBFZD63	90	115	95	140	164	200	194	232	72	253	190	6	25	275+1,92α	100	M27×2	M16×25
UBFZD80	95	125	100	150	175	225	205	257	86	292	212	8	25	328+2,09α	105	M27×2	M16×25
UBFZD100	115	145	120	165	194	265	234	306	100	343	244	8	32	370+2,51α	129	M33×2	M20×30
UBFZD125	125	155	130	170	230	285	274	334	116	390	284	8	32	417+2.83α	139	M42×2	M24×35
UBFZD140	145	180	150	200	240	305	286	354	125	418	290	10	36	423+3.14α	161	M42×2	M24×35
UBFZD160	165	200	170	220	255	330	315	390	140	464	314	10	40	484+3.49α	183	M48×2	M30×45
UBFZD180	175	220	180	240	330	380	390	440	152	518	380	12	45	578+3.77α	195	M48×2	M30×45
UBFZD200	195	240	200	260	365	440	425	500	170	578	438	12	45	610+4.40α	215	M48×2	M30×45

Utkast av flänsmonterad, axelutmatad, enkelväxlad hydraulisk roterande ställdon med hydraulaggregat

UBFZS flänsmonterad, axelutmatad, dubbelväxlad hydraulisk roterande ställdon

α: Svänk vinkel, bestäms av kundens krav (inom området 0° till 720°, med en vinkeltolerans på ±1°). För högre precision eller finjustering av vinkel, ange detta vid beställning.

Modell	φ1	φ2	φ3	L1	L2	L3	L4	L5	L6	L7	L8	L9	10	L11	L12	M1	M2 × Håldjup
UBFZS40	70	95	75	105	140	160	164	184	110	210	154	6	20	233+1,54α	79	M22×1.5	M12×20
UBFZS50	80	105	85	125	146	185	170	210	132	252	163	6	22	254+1,75α	90	M22×1.5	M12×20
UBFZS63	90	115	95	140	164	200	194	232	144	274	190	6	25	275+1,92α	100	M27×2	M16×25
UBFZS80	95	125	100	150	175	225	205	257	172	327	212	8	25	328+2,09α	105	M27×2	M16×25
UBFZS100	115	145	120	165	194	265	234	306	200	380	244	8	32	370+2,51α	129	M33×2	M20×30
UBFZS125	125	155	130	170	230	285	274	334	232	446	284	8	32	417+2.83α	139	M42×2	M24×35
UBFZS140	145	180	150	200	240	305	286	354	250	482	290	10	36	423+3.14α	161	M42×2	M24×35
UBFZS160	165	200	170	220	255	330	315	390	280	538	314	10	40	484+3.49α	183	M48×2	M30×45
UBFZS180	175	220	180	240	330	380	390	440	304	596	380	12	45	578+3.77α	195	M48×2	M30×45
UBFZS200	195	240	200	260	365	440	425	500	340	656	438	12	45	610+4.40α	215	M48×2	M30×45

Utkast av flänsmonterad, axelutgång, dubbelväxlad serie hydraulisk roterande aktuator med hydraulaggregat

UBFKD Flänsmonterad, hålutföring, enkelväxlad serie hydraulisk roterande aktuator

α: Svänk vinkel, bestäms av kundens krav (inom området 0° till 720°, med en vinkeltolerans på ±1°). För högre precision eller finjustering av vinkel, ange detta vid beställning.

Modell	φ1	φ2	φ3	L1	L2	L3	L4	L5	L6	L7	L8	L9	10	L11	L12	M1	M2 × Håldjup
UBFKD40	50	95	75	105	140	160	164	184	55	197	154	6	14	233+1,54α	57.6	M22×1.5	M12×20
UBFKD50	60	105	85	125	146	185	170	210	66	231	163	6	18	254+1,75α	68.8	M22×1.5	M12×20
UBFKD63	65	115	95	140	164	200	194	232	72	253	190	6	18	275+1,92α	73.8	M27×2	M16×25
UBFKD80	70	125	100	150	175	225	205	257	86	292	212	8	20	328+2,09α	79.8	M27×2	M16×25
UBFKD100	85	145	120	165	194	265	234	306	100	343	244	8	22	370+2,51α	95.8	M33×2	M20×30
UBFKD125	90	155	130	170	230	285	274	334	116	390	284	8	25	417+2.83α	100.8	M42×2	M24×35
UBFKD140	105	180	150	200	240	305	286	354	125	418	290	10	28	423+3.14α	117.8	M42×2	M24×35
UBFKD160	120	200	170	220	255	330	315	390	140	464	314	10	32	484+3.49α	134.8	M48×2	M30×45
UBFKD180	125	220	180	240	330	380	390	440	152	518	380	12	32	578+3.77α	139.8	M48×2	M30×45
UBFKD200	140	240	200	260	365	440	425	500	170	578	438	12	36	610+4.40α	156.8	M48×2	M30×45

Utkast av flänsmonterad, hålutföring, enkelväxlad serie hydraulisk roterande aktuator med hydraulaggregat

UBFKS Flänsmonterad, hålutföring, dubbelväxlad serie hydraulisk roterande aktuator

α: Svänk vinkel, bestämd av kundens krav (inom området 0° till 720°, med en vinkeltolerans på ±1°). För högre precision eller finjustering av vinkel, ange detta vid beställning.

Modell	φ1	φ2	φ3	L1	L2	L3	L4	L5	L6	L7	L8	L9	10	L11	L12	M1	M2 × Håldjup
UBFKS40	50	95	75	105	140	160	164	184	110	210	154	6	14	233+1,54α	57.6	M22×1.5	M12×20
UBFKS50	60	105	85	125	146	185	170	210	132	252	163	6	18	254+1,75α	68.8	M22×1.5	M12×20
UBFKS63	65	115	95	140	164	200	194	232	144	274	190	6	18	275+1,92α	73.8	M27×2	M16×25
UBFKS80	70	125	100	150	175	225	205	257	172	327	212	8	20	328+2,09α	79.8	M27×2	M16×25
UBFKS100	85	145	120	165	194	265	234	306	200	380	244	8	22	370+2,51α	95.8	M33×2	M20×30
UBFKS125	90	155	130	170	230	285	274	334	232	446	284	8	25	417+2.83α	100.8	M42×2	M24×35
UBFKS140	105	180	150	200	240	305	286	354	250	482	290	10	28	423+3.14α	117.8	M42×2	M24×35
UBFKS160	120	200	170	220	255	330	315	390	280	538	314	10	32	484+3.49α	134.8	M48×2	M30×45
UBFKS180	125	220	180	240	330	380	390	440	304	596	380	12	32	578+3.77α	139.8	M48×2	M30×45
UBFKS200	140	240	200	260	365	440	425	500	340	656	438	12	36	610+4.40α	156.8	M48×2	M30×45

Utkast av flänsmonterad, hålutföring, dubbelväxlad serie hydraulisk roterande aktuator med hydraulaggregat

UBJZD Fotmonterad, axelutgång, enkelväxlad serie hydraulisk roterande aktuator

α: Svänk vinkel, bestäms av kundens krav (inom området 0° till 720°, med en vinkeltolerans på ±1°). För högre precision eller finjustering av vinkel, ange detta vid beställning.

Modell	φ1	φ2	φ3	L1	L2	L3	L4	L5	L6	L7	L8	L9	10	L11	L12	M1
UBJZD40	70	13.5	75	105	140	160	110	25	55	188	154	6	20	233+1,54α	79	M22×1.5
UBJZD63	80	13.5	85	125	146	185	131	25	66	215	163	6	22	254+1,75α	90	M22×1.5
UBJZD63	90	17.5	95	140	164	200	142	35	72	236	190	6	25	275+1,92α	100	M27×2
UBJZD80	95	17.5	100	150	175	225	168	35	86	267	212	8	25	328+2,09α	105	M27×2
UBJZD100	115	22	120	165	194	265	195	35	100	306	244	8	32	370+2,51α	129	M33×2
UBJZD125	125	26	130	170	230	285	228	40	116	354	284	8	32	417+2.83α	139	M42×2
UBJZD140	145	26	150	200	240	305	246	40	125	377	290	10	36	423+3.14α	161	M42×2
UBJZD160	165	33	170	220	255	330	274	45	140	415	314	10	40	484+3.49α	183	M48×2
UBJZD180	175	33	180	240	330	380	303	45	152	475	380	12	45	578+3.77α	195	M48×2
UBJZD200	195	33	200	260	365	440	333	45	170	520	438	12	45	610+4.40α	215	M48×2

Utkast av fotmonterad, axelutgång, enkelväxlad serie hydraulisk roterande aktuator med hydraulaggregat

UBJZS Fotmonterad, axelutgång, dubbelväxlad serie hydraulisk roterande aktuator

α: Svänk vinkel, bestäms av kundens krav (inom området 0° till 720°, med en vinkeltolerans på ±1°). För högre precision eller finjustering av vinkel, ange detta vid beställning.

Modell	φ1	φ2	φ3	L1	L2	L3	L4	L5	L6	L7	L8	L9	10	L11	L12	M1
UBJZS40	70	13.5	75	105	140	160	110	25	110	215	154	6	20	233+1,54α	79	M22×1.5
UBJZS50	80	13.5	85	125	146	185	131	25	132	257	163	6	22	254+1,75α	90	M22×1.5
UBJZS63	90	17.5	95	140	164	200	142	35	144	279	190	6	25	275+1,92α	100	M27×2
UBJZS80	95	17.5	100	150	175	225	168	35	172	332	212	8	25	328+2,09α	105	M27×2
UBJZS100	115	22	120	165	194	265	195	35	200	385	244	8	32	370+2,51α	129	M33×2
UBJZS125	125	26	130	170	230	285	228	40	232	451	284	8	32	417+2.83α	139	M42×2
UBJZS140	145	26	150	200	240	305	246	40	250	487	290	10	36	423+3.14α	161	M42×2
UBJZS160	165	33	170	220	255	330	274	45	280	543	314	10	40	484+3.49α	183	M48×2
UBJZS180	175	33	180	240	330	380	303	45	304	601	380	12	45	578+3.77α	195	M48×2
UBJZS200	195	33	200	260	365	440	333	45	340	661	438	12	45	610+4.40α	215	M48×2

Utkast för fotmonterad, axelutmatad, dubbelväxelserie hydraulisk roterande aktuator med hydraulisk kraftenhet

UBJKD fotmonterad, axelutmatad, dubbelväxelserie hydraulisk roterande aktuator

α: Svänk vinkel, bestäms av kundens krav (inom området 0° till 720°, med en vinkeltolerans på ±1°). För högre precision eller finjustering av vinkel, ange detta vid beställning.

Modell	φ1	φ2	φ3	L1	L2	L3	L4	L5	L6	L7	L8	L9	10	L11	L12	M1
UBJKD40	50	13.5	75	105	140	160	110	25	55	188	154	6	14	233+1,54α	57.6	M22×1.5
UBJKD50	60	13.5	85	125	146	185	131	25	65	215	163	6	18	254+1,75α	68.8	M22×1.5
UBJKD63	65	17.5	95	140	164	200	142	35	72	236	190	6	18	275+1,92α	73.8	M27×2
UBJKD80	70	17.5	100	150	175	225	168	35	86	267	212	8	20	328+2,09α	79.8	M27×2
UBJKD100	85	22	120	165	194	265	195	35	100	306	244	8	22	370+2,51α	95.8	M33×2
UBJKD125	90	26	130	170	230	285	228	40	116	354	284	8	25	417+2.83α	100.8	M42×2
UBJKD140	105	26	150	200	240	305	246	40	125	377	290	10	28	423+3.14α	117.8	M42×2
UBJKD160	120	33	170	220	255	330	274	45	140	415	314	10	32	484+3.49α	134.8	M48×2
UBJKD180	125	33	180	240	330	380	303	45	152	475	380	12	32	578+3.77α	139.8	M48×2
UBJKD200	140	33	200	260	365	440	333	45	170	520	438	12	36	610+4.40α	156.8	M48×2

Utkast för fotmonterad, hålutsätpad, enkelväxelserie hydraulisk roterande aktuator med hydraulisk kraftenhet

UBJKS fotmonterad, hålutsätpad, dubbelväxelserie hydraulisk roterande aktuator

α: Svänk vinkel, bestäms av kundens krav (inom området 0° till 720°, med en vinkeltolerans på ±1°). För högre precision eller finjustering av vinkel, ange detta vid beställning.

Modell	φ1	φ2	φ3	L1	L2	L3	L4	L5	L6	L7	L8	L9	10	L11	L12	M1
UBJKS40	50	13.5	75	105	140	160	110	25	110	215	154	6	14	233+1,54α	57.6	M22×1.5
UBJKS50	60	13.5	85	125	146	185	131	25	132	257	163	6	18	254+1,75α	68.8	M22×1.5
UBJKS63	65	17.5	95	140	164	200	142	35	144	279	190	6	18	275+1,92α	73.8	M27×2
UBJKS80	70	17.5	100	150	175	225	168	35	172	332	212	8	20	328+2,09α	79.8	M27×2
UBJKS100	85	22	120	165	194	265	195	35	200	385	244	8	22	370+2,51α	95.8	M33×2
UBJKS125	90	26	130	170	230	285	228	40	232	451	284	8	25	417+2.83α	100.8	M42×2
UBJKS140	105	26	150	200	240	305	246	40	250	487	290	10	28	423+3.14α	117.8	M42×2
UBJKS160	120	33	170	220	255	330	274	45	280	543	314	10	32	484+3.49α	134.8	M48×2
UBJKS180	125	33	180	240	330	380	303	45	304	601	380	12	32	578+3.77α	139.8	M48×2
UBJKS200	140	33	200	260	365	440	333	45	340	661	438	12	36	610+4.40α	156.8	M48×2

Utkast för fotmonterad, hålutsätpad, dubbelväxelserie hydraulisk roterande aktuator med hydraulisk kraftenhet

UB-serie tandrem-och-pinnstång roterande aktuator hydraulisk kraftenhet

I. Utkast

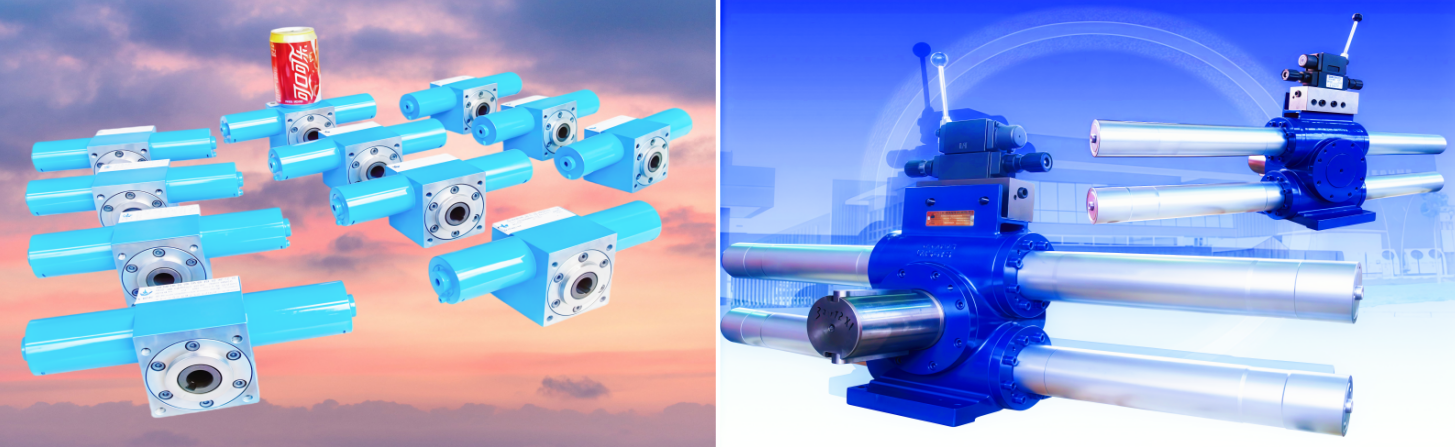

Foto av hjul- och kugghjuls svänghydraulcylinder

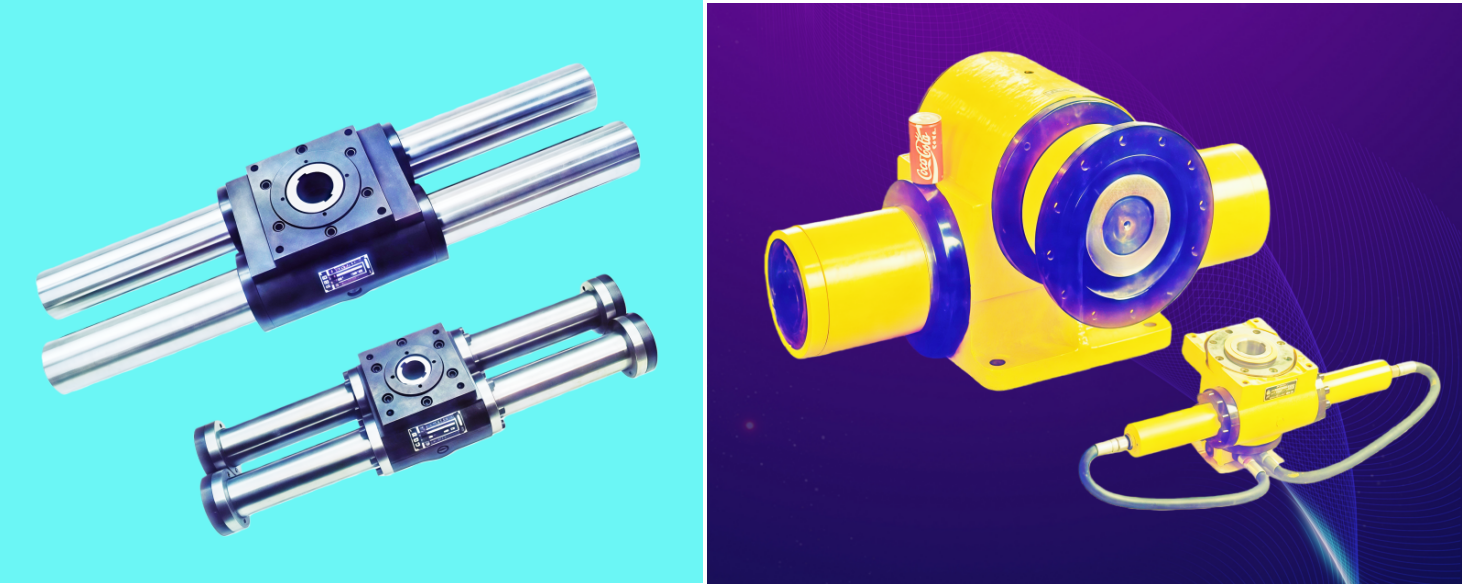

Kugghjulsrotorisk hydraulisk aktuator

・Backlash ≤ 10 bågminuter

・Positionsupprepbarhet ≤ 0,05°

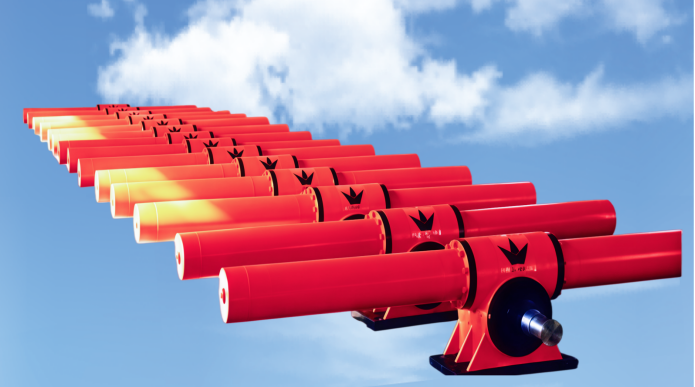

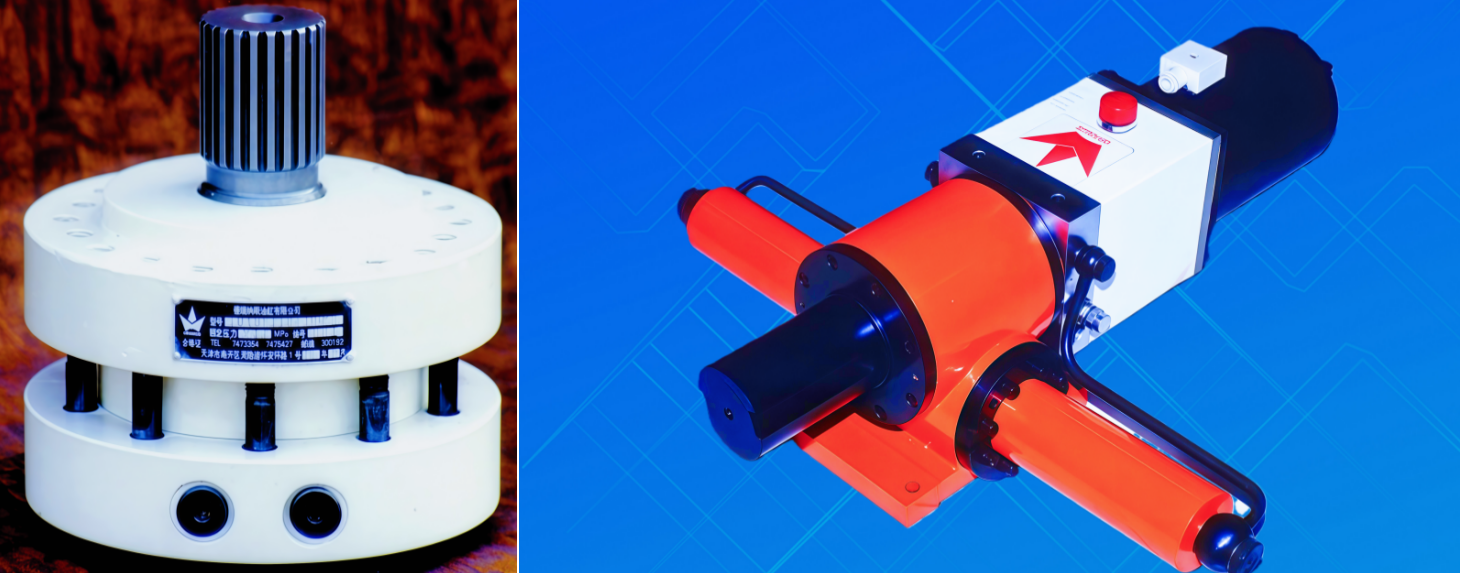

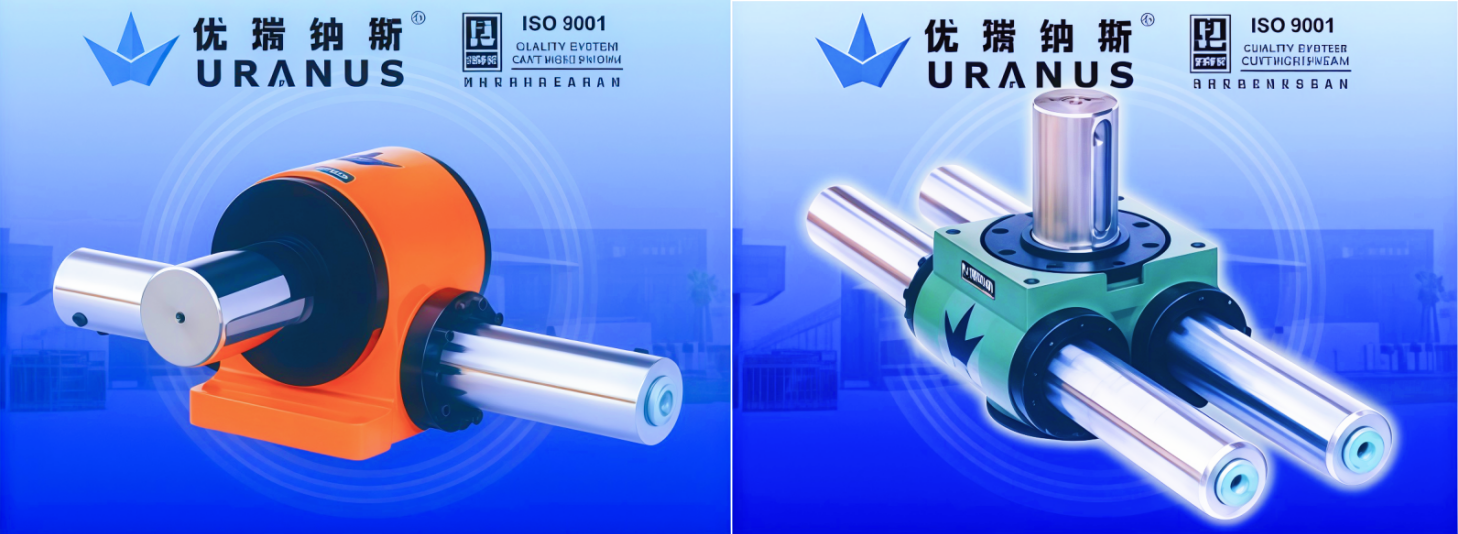

Här är produktsampel från UB-serien och UBZ-serien

UB-serien kileväxel hydraulisk roterande aktuator (JB/ZQ4713-2006)

Urvalsexempel: Rotationsaktuator med flänsanslutning, axelutgång, dubbel tandrem, 8818 Nm
vridmoment, 368° svängvinkel, dämpning i ändläge och hydraulaggregat P05

Grundläggande specifikationstabell för UB-seriens hydrauliska rotationsaktuatorer med kugghjul och rack (JB/ZQ4713-2006)

Struktur	Anslutningsmetod	Modell		Cylindert diameter (mm)	Utmatat vridmoment (Nm) (P: Drifttryck Mpa)	Utmatat vridmoment vid P=16 MPa (Nm)	Oljeförbrukning per grad rotation (L/°)	Svängtakt med hydraulaggregat (°/s) (utan dämpning)
		Skaftr utgång	Hålsutgång					P01	P02	P03	P04	P05	P06	P07	P08	P09	P10	P11
Enkel ställning	Fläns	UBFZD40	UBFKD40	40	55 (P-1,5)	798	0.00097	26	34	48	60	72	86	98	120	140	172	240
	Fot	UBJZD40	UBJKD40
	Fläns	UBFZD50	UBFKD50	50	98 (P-1,5)	1421	0.00171	15	19	27	34	41	49	55	68	80	97	136
	Fot	UBJZD63	UBJKD50
	Fläns	UBFZD63	UBFKD63	63	171 (P-1,5)	2480	0.00299	B	11	16	20	23	28	32	39	46	56	78
	Fot	UBJZD63	UBJKD63
	Fläns	UBFZD80	UBFKD80	80	302 (P-1.4)	4409	0.00526	4.8	6	9	11	13	16	18	22	26	31	44
	Fot	UBJZD80	UBJKD80
	Fläns	UBFZD100	UBFKD100	100	566 (P-1.3)	8320	0.00987	2.5	3	4.7	5.9	7	8.4	9.6	11	14	17	23
	Fot	UBJZD100	UBJKD100
	Fläns	UBFZD125	UBFKD125	125	994 (P-1.3)	14612	0.01735	1.4	2	2.7	3.3	4	4.8	5.5	6.7	7.9	9.6	13
	Fot	UBJZD125	UBJKD125
	Fläns	UBFZD140	UBFKD140	140	1385 (P-1.2)	20498	0.02418	1	1.4	1.9	2.4	2.9	3.4	3.9	4.8	5.6	6.9	9.6
	Fot	UBJZD140	UBJKD140
	Fläns	UBFZD160	UBFKD160	160	2010 (P-1.2)	29748	0.03509	0.7	0.9	1.3	1.7	2	2.4	2.7	3.3	3.9	4.7	6.6
	Fot	UBJZD160	UBJKD160
	Fläns	UBFZD180	UBFKD180	180	2748 (P-1.1)	40945	0.04797	0.5	0.7	1	1.2	1.5	1.7	2	2.4	2.8	3.5	4.9
	Fot	UBJZD180	UBJKD180
	Fläns	UBFZD200	UBFKD200	200	3958 (P-1.0)	59370	0.06909	0.3	0.5	0.6	0.8	1	1.2	1.4	1.6	2	2.4	3.2
	Fot	UBJZD200	UBJKD200
Dubbelvagn	Fläns	UBFZS40	UBFKS40	40	110 (P-1.5)	1595	0.00193	13	17	24	30	36	43	49	60	70	81	120
	Fot	UBJZS40	UBJKS40
	Fläns	UBFZS50	UBFKS50	50	196 (P-1,5)	2842	0.00343	7.5	9.5	14	17	20	24	23	34	40	49	68
	Fot	UBJZS50	UBJKS50
	Fläns	UBFZS63	UBFKS63	63	342 (P-1,5)	4959	0.00598	4	5.5	8	10	12	14	16	19	23	28	39
	Fot	UBJZS63	UBJKS63
	Fläns	UBFZS80	UBFKS80	80	604 (P-1.4)	8818	0.01053	2.4	3	4.5	5.5	6.5	8	9	11	13	16	22
	Fot	UBJZS80	UBJKS80
	Fläns	UBFZS100	UBFKS100	100	1132 (P-1.3)	16640	0.01974	1.3	1.6	2.3	3	3.5	4.2	4.8	5.9	7	8.4	12
	Fot	UBJZS100	UBJKS100
	Fläns	UBFZS125	UBFKS125	125	1988 (P-1.3)	29224	0.03470	0.7	1	1.3	1.7	2	2.4	2.7	3.8	3.9	4.8	6.7
	Fot	UBJZS125	UBJKS125
	Fläns	UBFZS140	UBFKS140	140	2770 (P-1.2)	40996	0.04836	0.5	0.7	1	1.2	1.4	1.7	2	2.4	2.8	3.4	4.8
	Fot	UBJZS140	UBJKS140
	Fläns	UBFZS160	UBFKS160	160	4020 (P-1.2)	59496	0.07018	0.3	0.5	0.7	0.8	1	1.2	1.3	1.6	1.9	2.3	3.3
	Fot	UBJZS160	UBJKS160
	Fläns	UBFZS180	UBFKS180	180	5496 (P-1.1)	81890	0.09593	0.2	0.3	0.5	0.6	0.7	0.8	1	1.2	1.4	1.7	2.4
	Fot	UBJZS180	UBJKS180
	Fläns	UBFZS200	UBFKS200	200	7916 (P-1,0)	118740	0.13817	0.1	0.2	0.3	0.4	0.5	0.6	0.7	0.8	1	1.2	1.6
	Fot	UBJZS200	UBJKS200
Hydraulisk kraftenhetens motoreffekt (kW) (380V 50Hz)								0.55	0.75	1.1	1.5	1.5	2	2	2.2	3	4	4

UBFZD Flänsmonterad, axelutmatning, serie med enkel rackhydraulisk roterande aktuator

α: Svänk vinkel, bestäms av kundens krav (inom området 0° till 720°, med en vinkeltolerans på ±1°). För högre precision eller finjustering av vinkel, ange detta vid beställning.

Modell	φ1	φ2	φ3	L1	L2	L3	L4	L5	L6	L7	L8	L9	10	L11	L12	M1	M2 × Håldjup
UBFZD40	70	95	75	105	140	160	164	184	55	197	154	6	20	233+1,54α	79	M22×1.5	M12×20
UBFZD50	80	105	85	125	146	185	170	210	66	231	163	6	22	254+1,75α	90	M22×1.5	M12×20
UBFZD63	90	115	95	140	164	200	194	232	72	253	190	6	25	275+1,92α	100	M27×2	M16×25
UBFZD80	95	125	100	150	175	225	205	257	86	292	212	8	25	328+2,09α	105	M27×2	M16×25
UBFZD100	115	145	120	165	194	265	234	306	100	343	244	8	32	370+2,51α	129	M33×2	M20×30
UBFZD125	125	155	130	170	230	285	274	334	116	390	284	8	32	417+2.83α	139	M42×2	M24×35
UBFZD140	145	180	150	200	240	305	286	354	125	418	290	10	36	423+3.14α	161	M42×2	M24×35
UBFZD160	165	200	170	220	255	330	315	390	140	464	314	10	40	484+3.49α	183	M48×2	M30×45
UBFZD180	175	220	180	240	330	380	390	440	152	518	380	12	45	578+3.77α	195	M48×2	M30×45
UBFZD200	195	240	200	260	365	440	425	500	170	578	438	12	45	610+4.40α	215	M48×2	M30×45

Utkast av flänsmonterad, axelutmatad, enkelväxlad hydraulisk roterande ställdon med hydraulaggregat

UBFZS flänsmonterad, axelutmatad, dubbelväxlad hydraulisk roterande ställdon

α: Svänk vinkel, bestäms av kundens krav (inom området 0° till 720°, med en vinkeltolerans på ±1°). För högre precision eller finjustering av vinkel, ange detta vid beställning.

Modell	φ1	φ2	φ3	L1	L2	L3	L4	L5	L6	L7	L8	L9	10	L11	L12	M1	M2 × Håldjup
UBFZS40	70	95	75	105	140	160	164	184	110	210	154	6	20	233+1,54α	79	M22×1.5	M12×20
UBFZS50	80	105	85	125	146	185	170	210	132	252	163	6	22	254+1,75α	90	M22×1.5	M12×20
UBFZS63	90	115	95	140	164	200	194	232	144	274	190	6	25	275+1,92α	100	M27×2	M16×25
UBFZS80	95	125	100	150	175	225	205	257	172	327	212	8	25	328+2,09α	105	M27×2	M16×25
UBFZS100	115	145	120	165	194	265	234	306	200	380	244	8	32	370+2,51α	129	M33×2	M20×30
UBFZS125	125	155	130	170	230	285	274	334	232	446	284	8	32	417+2.83α	139	M42×2	M24×35
UBFZS140	145	180	150	200	240	305	286	354	250	482	290	10	36	423+3.14α	161	M42×2	M24×35
UBFZS160	165	200	170	220	255	330	315	390	280	538	314	10	40	484+3.49α	183	M48×2	M30×45
UBFZS180	175	220	180	240	330	380	390	440	304	596	380	12	45	578+3.77α	195	M48×2	M30×45
UBFZS200	195	240	200	260	365	440	425	500	340	656	438	12	45	610+4.40α	215	M48×2	M30×45

α: Svänk vinkel, bestäms av kundens krav (inom området 0° till 720°, med en vinkeltolerans på ±1°). För högre precision eller finjustering av vinkel, ange detta vid beställning.

Modell	φ1	φ2	φ3	L1	L2	L3	L4	L5	L6	L7	L8	L9	10	L11	L12	M1	M2 × Håldjup
UBFKD40	50	95	75	105	140	160	164	184	55	197	154	6	14	233+1,54α	57.6	M22×1.5	M12×20
UBFKD50	60	105	85	125	146	185	170	210	66	231	163	6	18	254+1,75α	68.8	M22×1.5	M12×20
UBFKD63	65	115	95	140	164	200	194	232	72	253	190	6	18	275+1,92α	73.8	M27×2	M16×25
UBFKD80	70	125	100	150	175	225	205	257	86	292	212	8	20	328+2,09α	79.8	M27×2	M16×25
UBFKD100	85	145	120	165	194	265	234	306	100	343	244	8	22	370+2,51α	95.8	M33×2	M20×30
UBFKD125	90	155	130	170	230	285	274	334	116	390	284	8	25	417+2.83α	100.8	M42×2	M24×35
UBFKD140	105	180	150	200	240	305	286	354	125	418	290	10	28	423+3.14α	117.8	M42×2	M24×35
UBFKD160	120	200	170	220	255	330	315	390	140	464	314	10	32	484+3.49α	134.8	M48×2	M30×45
UBFKD180	125	220	180	240	330	380	390	440	152	518	380	12	32	578+3.77α	139.8	M48×2	M30×45
UBFKD200	140	240	200	260	365	440	425	500	170	578	438	12	36	610+4.40α	156.8	M48×2	M30×45

Utkast av flänsmonterad, hålutföring, enkelväxlad serie hydraulisk roterande aktuator med hydraulaggregat

UBFKS Flänsmonterad, hålutföring, dubbelväxlad serie hydraulisk roterande aktuator

α: Svänk vinkel, bestämd av kundens krav (inom området 0° till 720°, med en vinkeltolerans på ±1°). För högre precision eller finjustering av vinkel, ange detta vid beställning.

Modell	φ1	φ2	φ3	L1	L2	L3	L4	L5	L6	L7	L8	L9	10	L11	L12	M1	M2 × Håldjup
UBFKS40	50	95	75	105	140	160	164	184	110	210	154	6	14	233+1,54α	57.6	M22×1.5	M12×20
UBFKS50	60	105	85	125	146	185	170	210	132	252	163	6	18	254+1,75α	68.8	M22×1.5	M12×20
UBFKS63	65	115	95	140	164	200	194	232	144	274	190	6	18	275+1,92α	73.8	M27×2	M16×25
UBFKS80	70	125	100	150	175	225	205	257	172	327	212	8	20	328+2,09α	79.8	M27×2	M16×25
UBFKS100	85	145	120	165	194	265	234	306	200	380	244	8	22	370+2,51α	95.8	M33×2	M20×30
UBFKS125	90	155	130	170	230	285	274	334	232	446	284	8	25	417+2.83α	100.8	M42×2	M24×35
UBFKS140	105	180	150	200	240	305	286	354	250	482	290	10	28	423+3.14α	117.8	M42×2	M24×35
UBFKS160	120	200	170	220	255	330	315	390	280	538	314	10	32	484+3.49α	134.8	M48×2	M30×45
UBFKS180	125	220	180	240	330	380	390	440	304	596	380	12	32	578+3.77α	139.8	M48×2	M30×45
UBFKS200	140	240	200	260	365	440	425	500	340	656	438	12	36	610+4.40α	156.8	M48×2	M30×45

Utkast av flänsmonterad, hålutföring, dubbelväxlad serie hydraulisk roterande aktuator med hydraulaggregat

UBJZD Fotmonterad, axelutgång, enkelväxlad serie hydraulisk roterande aktuator

α: Svänk vinkel, bestäms av kundens krav (inom området 0° till 720°, med en vinkeltolerans på ±1°). För högre precision eller finjustering av vinkel, ange detta vid beställning.

Modell	φ1	φ2	φ3	L1	L2	L3	L4	L5	L6	L7	L8	L9	10	L11	L12	M1
UBJZD40	70	13.5	75	105	140	160	110	25	55	188	154	6	20	233+1,54α	79	M22×1.5
UBJZD63	80	13.5	85	125	146	185	131	25	66	215	163	6	22	254+1,75α	90	M22×1.5
UBJZD63	90	17.5	95	140	164	200	142	35	72	236	190	6	25	275+1,92α	100	M27×2
UBJZD80	95	17.5	100	150	175	225	168	35	86	267	212	8	25	328+2,09α	105	M27×2
UBJZD100	115	22	120	165	194	265	195	35	100	306	244	8	32	370+2,51α	129	M33×2
UBJZD125	125	26	130	170	230	285	228	40	116	354	284	8	32	417+2.83α	139	M42×2
UBJZD140	145	26	150	200	240	305	246	40	125	377	290	10	36	423+3.14α	161	M42×2
UBJZD160	165	33	170	220	255	330	274	45	140	415	314	10	40	484+3.49α	183	M48×2
UBJZD180	175	33	180	240	330	380	303	45	152	475	380	12	45	578+3.77α	195	M48×2
UBJZD200	195	33	200	260	365	440	333	45	170	520	438	12	45	610+4.40α	215	M48×2

Utkast av fotmonterad, axelutgång, enkelväxlad serie hydraulisk roterande aktuator med hydraulaggregat

UBJZS Fotmonterad, axelutgång, dubbelväxlad serie hydraulisk roterande aktuator

α: Svänk vinkel, bestäms av kundens krav (inom området 0° till 720°, med en vinkeltolerans på ±1°). För högre precision eller finjustering av vinkel, ange detta vid beställning.

Modell	φ1	φ2	φ3	L1	L2	L3	L4	L5	L6	L7	L8	L9	10	L11	L12	M1
UBJZS40	70	13.5	75	105	140	160	110	25	110	215	154	6	20	233+1,54α	79	M22×1.5
UBJZS50	80	13.5	85	125	146	185	131	25	132	257	163	6	22	254+1,75α	90	M22×1.5
UBJZS63	90	17.5	95	140	164	200	142	35	144	279	190	6	25	275+1,92α	100	M27×2
UBJZS80	95	17.5	100	150	175	225	168	35	172	332	212	8	25	328+2,09α	105	M27×2
UBJZS100	115	22	120	165	194	265	195	35	200	385	244	8	32	370+2,51α	129	M33×2
UBJZS125	125	26	130	170	230	285	228	40	232	451	284	8	32	417+2.83α	139	M42×2
UBJZS140	145	26	150	200	240	305	246	40	250	487	290	10	36	423+3.14α	161	M42×2
UBJZS160	165	33	170	220	255	330	274	45	280	543	314	10	40	484+3.49α	183	M48×2
UBJZS180	175	33	180	240	330	380	303	45	304	601	380	12	45	578+3.77α	195	M48×2
UBJZS200	195	33	200	260	365	440	333	45	340	661	438	12	45	610+4.40α	215	M48×2

Utkast för fotmonterad, axelutmatad, dubbelväxelserie hydraulisk roterande aktuator med hydraulisk kraftenhet

UBJKD fotmonterad, axelutmatad, dubbelväxelserie hydraulisk roterande aktuator

α: Svänk vinkel, bestäms av kundens krav (inom området 0° till 720°, med en vinkeltolerans på ±1°). För högre precision eller finjustering av vinkel, ange detta vid beställning.

Modell	φ1	φ2	φ3	L1	L2	L3	L4	L5	L6	L7	L8	L9	10	L11	L12	M1
UBJKD40	50	13.5	75	105	140	160	110	25	55	188	154	6	14	233+1,54α	57.6	M22×1.5
UBJKD50	60	13.5	85	125	146	185	131	25	65	215	163	6	18	254+1,75α	68.8	M22×1.5
UBJKD63	65	17.5	95	140	164	200	142	35	72	236	190	6	18	275+1,92α	73.8	M27×2
UBJKD80	70	17.5	100	150	175	225	168	35	86	267	212	8	20	328+2,09α	79.8	M27×2
UBJKD100	85	22	120	165	194	265	195	35	100	306	244	8	22	370+2,51α	95.8	M33×2
UBJKD125	90	26	130	170	230	285	228	40	116	354	284	8	25	417+2.83α	100.8	M42×2
UBJKD140	105	26	150	200	240	305	246	40	125	377	290	10	28	423+3.14α	117.8	M42×2
UBJKD160	120	33	170	220	255	330	274	45	140	415	314	10	32	484+3.49α	134.8	M48×2
UBJKD180	125	33	180	240	330	380	303	45	152	475	380	12	32	578+3.77α	139.8	M48×2
UBJKD200	140	33	200	260	365	440	333	45	170	520	438	12	36	610+4.40α	156.8	M48×2

Utkast för fotmonterad, hålutsätpad, enkelväxelserie hydraulisk roterande aktuator med hydraulisk kraftenhet

UBJKS fotmonterad, hålutsätpad, dubbelväxelserie hydraulisk roterande aktuator

α: Svänk vinkel, bestäms av kundens krav (inom området 0° till 720°, med en vinkeltolerans på ±1°). För högre precision eller finjustering av vinkel, ange detta vid beställning.

Modell	φ1	φ2	φ3	L1	L2	L3	L4	L5	L6	L7	L8	L9	10	L11	L12	M1
UBJKS40	50	13.5	75	105	140	160	110	25	110	215	154	6	14	233+1,54α	57.6	M22×1.5
UBJKS50	60	13.5	85	125	146	185	131	25	132	257	163	6	18	254+1,75α	68.8	M22×1.5
UBJKS63	65	17.5	95	140	164	200	142	35	144	279	190	6	18	275+1,92α	73.8	M27×2
UBJKS80	70	17.5	100	150	175	225	168	35	172	332	212	8	20	328+2,09α	79.8	M27×2
UBJKS100	85	22	120	165	194	265	195	35	200	385	244	8	22	370+2,51α	95.8	M33×2
UBJKS125	90	26	130	170	230	285	228	40	232	451	284	8	25	417+2.83α	100.8	M42×2
UBJKS140	105	26	150	200	240	305	246	40	250	487	290	10	28	423+3.14α	117.8	M42×2
UBJKS160	120	33	170	220	255	330	274	45	280	543	314	10	32	484+3.49α	134.8	M48×2
UBJKS180	125	33	180	240	330	380	303	45	304	601	380	12	32	578+3.77α	139.8	M48×2
UBJKS200	140	33	200	260	365	440	333	45	340	661	438	12	36	610+4.40α	156.8	M48×2

Utkast för fotmonterad, hålutsätpad, dubbelväxelserie hydraulisk roterande aktuator med hydraulisk kraftenhet

UB-serie tandrem-och-pinnstång roterande aktuator hydraulisk kraftenhet

I. Utkast

1. Motor (380V 50Hz), 2. Kabelförbindningslåda, 3. Hydraulisk anslutning, 4. Säkerhetsventil, 5. Backventil, 6. Hydraulpump, 7. Oljepåfyllnadsöppning, 8. Oljetank, 9. Oljeavtappningsplugg

II. Motorschematisk anslutningsplan

III. Tekniska specifikationer

Modell		P01	P02	P03	P04	P05	P06	P07	P08	P09	P10	P11
Flöde (1/min)		1.5	2	2.8	3.5	4.2	5	5.7	7	8.2	10	14
3-fas AC-motor	Effekt (KW)	0.55	0.75	1.1	1.5		2.0		2.2	3.0	4.0
	Varv r/min	1400							1420		1440
	φ mm	165	165	180	180		180		220	220	240
	H mm	120	120	130	130		130		180	180	190
	L mm	275	275	280	305		310		370	370	380
Vikt (kg)		27	28	32	35		40		48	52	83
