Silinder Pengapit untuk Pengecoran Berterusan dan Talian Penggelek

Silinder Hidraulik Pengapit untuk Pengecoran Berterusan dan Talian Penggulingan

Silinder Penjepit

Silinder hidraulik pengapit adalah aktuator hidraulik yang digunakan untuk memberikan daya pengapit bagi menetapkan atau mengapit benda kerja atau komponen. Apabila beroperasi, ia menolak omboh dan rod omboh untuk bergerak melalui tekanan minyak hidraulik, seterusnya mencapai tindakan pengapitan.

Silinder hidraulik pengapit mempunyai daya pengapit yang tinggi, pergerakan yang lancar, kelajuan tindak balas yang cepat, dan boleh mencapai kawalan automatik; Ia juga boleh mencapai pengapitan stabil dalam jangka masa panjang serta kelebihan lain, dan digunakan secara meluas dalam bidang seperti pemprosesan mekanikal, pembuatan acuan, dan lini pengeluaran automatik.

Terdapat pelbagai struktur dan bentuk pengapitan pada silinder pengapit, dan berikut adalah silinder pengapit yang biasa digunakan:
1. Pengapitan spring cakera dan pelepasan hidraulik: Menggunakan daya tolakan spring cakera untuk menolak keluar atau menarik masuk rod omboh bagi mencapai fungsi pengapitan, memampatkan spring cakera dengan tekanan hidraulik, dan melepaskan daya pengapitan. Digunakan untuk pengapitan jangka panjang dan pelepasan daya pengapit dengan cepat.
2. Pengapit hidraulik, pelepasan hidraulik; Digunakan untuk keadaan pengapitan dan pelepasan pantas
3. Roda spiral dikimpal secara ulang-alik, rod piston berputar satu sudut apabila dikeluarkan dan kembali ke sudut asalnya apabila dimampatkan. Apabila digunakan untuk pengapitan dan pelepasan, keadaan kerja di mana sudut kepala tekan perlu diubah.
4. Bentuk gabungan silinder putaran spiral dan silinder ulang-alik. Silinder pengapit komposit yang terdiri daripada silinder putaran spiral dan silinder ulang-alik, rod piston boleh mencapai tiga keadaan kerja: regangan dan mampatan tanpa putaran, regangan dan mampatan dengan putaran, serta putaran tanpa regangan dan mampatan.

Contoh silinder pengapit

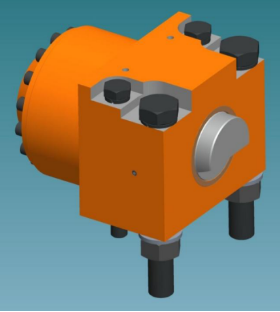

1. Silinder hidraulik sudut kunci untuk platform relau jenis tudung:
Parameter teknikal:
Diameter silinder: 70 Diameter rod: 45 Pelancongan: 65 Sudut putaran: 90 ° putaran kanan
Tekanan kadar: 15MPa, tekanan ujian: 22.5MPa
Rod piston mengecut semasa berputar, melaraskan dari kedudukan terbentang sepenuhnya ke kedudukan terkutub sepenuhnya, dan kaki pengapit berputar 90°. Tarik balik ke mana-mana posisi untuk mencapai pengapitan hidraulik, dengan injap satu hala kawalan hidraulik terbina dalam untuk mengekalkan daya pengapit; Apabila rod piston melaraskan, daya pengapit dilepaskan dan kaki pengapit berputar ke arah yang bertentangan.

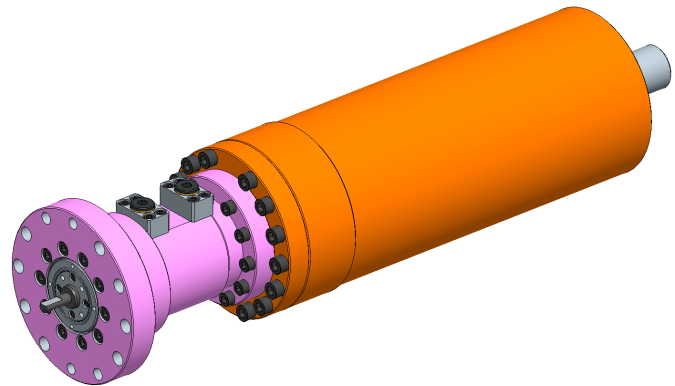

2. silinder pengapit putaran (silinder pengapit komposit yang terdiri daripada silinder ulang alik dan silinder ayunan spiral):
Parameter teknikal:
2.1. Silinder ulang alik: Diameter silinder: 125, Diameter rod: 70, Pelbagai gerakan: 265
Tekanan kadar: 14MPa, tekanan ujian: 18MPa
2.2. Silinder ayunan spiral: diameter silinder: 63, sudut: 60°, sudut boleh laras: ± 5°
Tekanan kadar: 25MPa, tekanan ujian: 31.5MPa, kilas keluaran pada tekanan 25MPa: 660NM. Silinder ini boleh mencapai tiga mod tindakan:
1) Rod piston hanya melakukan pergerakan ulang alik memanjang
2) Rod piston hanya melakukan pergerakan ulang alik berputar
3) Rod piston berputar semasa mengembang dan mengecut

3.80KN penggetar bolt-T: penegangan spring, pelonggaran hidraulik
Parameter teknikal:
Diameter silinder: 100 Diameter rod: 45 Pelancongan: 11 Sudut putaran: 90 darjah ke kanan
Tekanan terkadar: 28MPa, tekanan ujian: 35MPa
Bolt-T melalui rod piston berlubang dan dikunci dengan nat untuk mengencangkan kumpulan spring cakera di dalam silinder dan mengunci peralatan. Daya tegangan terkadar 80KN, daya tegangan maksimum 90KN
Masukkan minyak hidraulik lebih daripada 15MPa untuk menghilangkan tegangan dan membuka kunci.

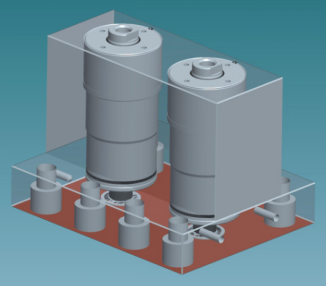

4. Peranti pengapit bantu
Parameter teknikal:
Diameter silinder: 90 Diameter rod: 80 Pelancongan: 10 Daya pengapit: 100KN
Tekanan terkadar: 16MPa, tekanan ujian: 24MPa
Dua silinder hidraulik memasuki ruang tanpa rod, mendorong keluar rod piston, dan mengapit benda kerja. Spring gegelung menarik masuk rod piston, membenarkan minyak hidraulik kembali ke tangki dan membuka kunci. I

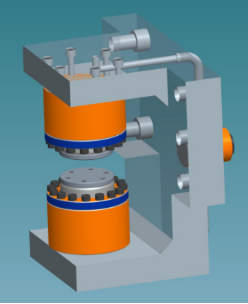

5. Silinder hidraulik pengangkatan roda sokongan bawah gelendong tekanan bantu
Parameter teknikal:
Diameter silinder: 63 Diameter rod: 28 Pelancongan: 20 Daya pengapit: 10
Tekanan terkadar: 16MPa, tekanan ujian: 24MPa
Dua silinder hidraulik memasuki ruang tanpa rod, mendorong keluar rod piston, dan mengangkat bahan kerja. Pegas cakera menarik semula rod piston, dan minyak hidraulik kembali ke tangki minyak.

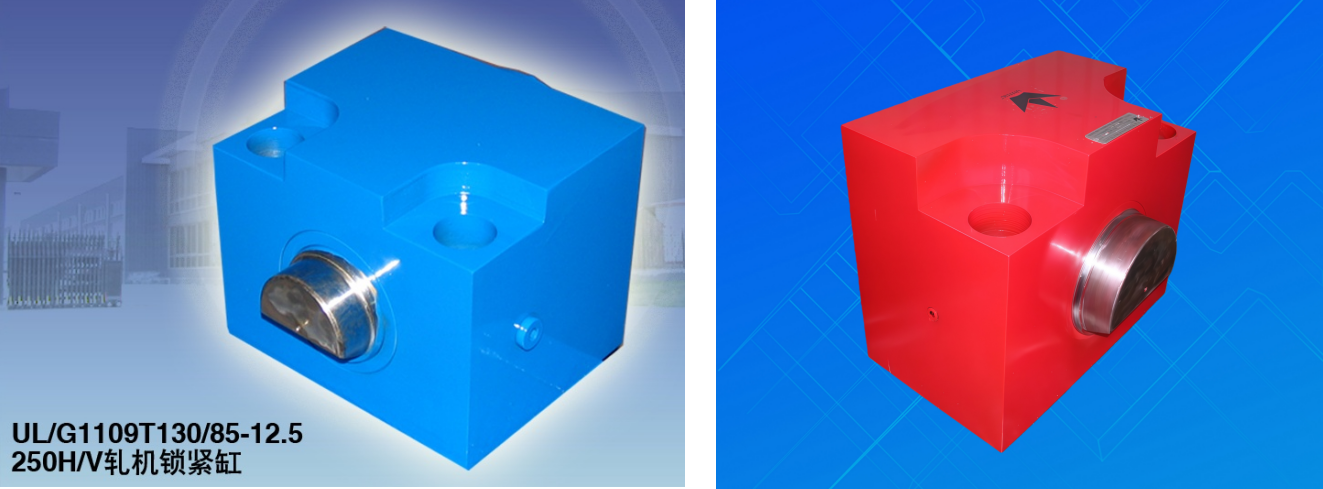

6.650 peranti pengunci mesin penggelek
Parameter teknikal:
Diameter silinder: 285 Diameter rod: 180 Pelancongan: 46
Daya penguncian kadar: 345KN Daya penguncian maksimum: 545KN
Tekanan kadar: 16MPa, tekanan ujian: 16MPa
Ruang rod pegas cakera menolak rod piston keluar untuk mengunci bahan kerja, dan silinder hidraulik memasuki ruang tanpa rod tanpa minyak. Rod piston ditarik masuk dan membuka kunci.

Silinder Hidraulik Pengapit untuk Pengecoran Berterusan dan Talian Penggulingan

Dalam proses pengeluaran kritikal seperti pengecoran berterusan dan penggulingan—yang dicirikan oleh pelaburan berskala besar, keamatan teknologi tinggi, dan operasi tanpa henti—silinder hidraulik pengapit telah melampaui peranan tradisional mereka sebagai komponen 'pengapit' ringkas. Sebagai produk canggih yang mengintegrasikan mekanik tepat, penguasaan hidraulik, dan kawalan automatik, silinder ini kini menjadi aspek penting dalam memastikan keselamatan pengeluaran, meningkatkan kualiti produk, menambahbaik kecekapan operasi, dan memperpanjang jangka hayat peralatan. Tahap perekaan, kestabilan prestasi, dan piawaian penyelenggaraan silinder-silinder ini secara langsung mencerminkan tahap peng modenan dan daya saing keseluruhan talian pengeluaran.

Dengan lebih daripada 30 tahun pengalaman terkumpul, Uranus telah membekalkan beribu-ribu silinder hidraulik pengapit kepada talian pengecoran berterusan dan penggulingan di seluruh dunia. Produk ini terkenal dengan operasi yang stabil, ketahanan dan jangka hayat perkhidmatan yang panjang, serta mengekalkan rekod cemerlang tanpa sebarang insiden kualiti, memperoleh pengiktirafan meluas dan kepercayaan jangka panjang daripada pelanggan.

Contoh Produk
1. Silinder Pengapit
Lubang Silinder: 520 mm, Rod: 240/220 mm, Pelan: 245 mm
Tekanan Kerja: 20 MPa, Tekanan Ujian: 34.5 MPa
Medium: HFDU-VG46



2. Silinder Pengapit Segmen HAINZL
Lubang Silinder: 360 mm, Rod: 140 mm, Pelan: 200 mm
Tekanan Kerja: 23 MPa, Tekanan Ujian: 37.5 MPa
Medium: Air-Glycol



3.3. Silinder Pengapit
Lubang Silinder: 290 mm, Rod: 200/250 mm, Pelancongan: 140 mm
Tekanan Kerja: 22 MPa, Tekanan Ujian: 31.5 MPa
Medium: Air-Glycol



4. Silinder Pengapit Segmen Lengkung
Lubang Silinder: 310 mm, Rod: 200/265 mm, Pelancongan: 230 mm
Tekanan Kerja: 25 MPa, Tekanan Ujian: 37.5 MPa
Medium: Minyak Hidraulik



5. Silinder Pengapit Servo
Lubang Silinder: 450 mm, Rod: 200 mm, Pelancongan: 290 mm
Tekanan Kerja: 25 MPa, Tekanan Ujian: 31.5 MPa
Medium: Minyak Hidraulik
Penyensoran pemindahan binaan



6. Silinder Pengapit Menegak
Lubang Silinder: 63 mm, Rod: 36 mm, Pelancongan: 240 mm
Tekanan Kerja: 11.5 MPa, Tekanan Ujian: 17.5 MPa
Medium: Minyak Hidraulik



7.Silinder Pengapit
Lubang Silinder: 330 mm, Rod: 150 mm, Rentetan: 195 mm
Tekanan Kerja: 11.5 MPa, Tekanan Ujian: 17.5 MPa
Medium: Minyak Hidraulik



8. Silinder Pengapit 28042
Lubang Silinder: 80 mm, Rod: 70 mm, Rentetan: 120 mm
Tekanan Kerja: 29 MPa, Tekanan Ujian: 36 MPa
Medium: Minyak Hidraulik



9.Silinder Pengapit Servo Mendatar
Lubang Silinder: 80 mm, Rod: 36 mm, Rentetan: 285 mm
Tekanan Kerja: 11.5 MPa, Tekanan Ujian: 17 MPa
Medium: Minyak Hidraulik
Penyensoran pemindahan binaan



10.Silinder Pengapit Spring 28655 (Spring Dikenakan, Hidraulik Dilepaskan)
Lubang Silinder: 35 mm, Rod: 16 mm, Rentetan: 10.4 mm
Diameter Cakera Brek: 140 mm, Tork Pengapit: 550 Nm
Rentetan Pengapit: 5 mm, Daya Pegas: 6552 N
Tekanan Pelepasan: 8.4 MPa, Rentetan Pelepasan: 5.4 mm
Medium: Minyak Hidraulik



11.Silinder Pengapit Pegas 13749 (Pegas Dikenakan, Hidraulik Dilepaskan)
Lubang Silinder: 125 mm, Rod: 100 mm, Rentetan: 23 mm
Tekanan Kerja: 17 MPa, Tekanan Ujian: 25 MPa
Medium: Minyak Hidraulik
Daya Pengapit Kadar: 5699–11513 N



12.Silinder Pulangan Pegas 28654 (Hidraulik Dikenakan, Pegas Dilepaskan)
Lubang Silinder: 60 mm, Rod: 50 mm, Rentetan: 12 mm
Tekanan Kerja: 12 MPa, Tekanan Ujian: 25 MPa
Medium: Minyak Hidraulik
