소개

기어 및 랙 스윙 유압 실린더 사진

기어-랙 로터리 유압 액추에이터

개요
기어-랙 로터리 유압 액추에이터는 유압 에너지를 진동 또는 각도 운동으로 변환합니다. 유압 실린더의 직선 왕복 운동이 랙을 구동하며, 이 랙은 피니언 기어와 맞물려 양방향 회전을 발생시킵니다. 실린더의 힘은 랙 앤 핀언 전달 장치를 통해 토크로 기계적으로 증폭되며, 스윙 각도는 랙의 스트로크에 비례하여 0°–720°회전을 달성합니다.
액추에이터는 피니언 샤프트, 랙 피스톤, 실린더 본체 및 씰링 시스템으로 구성됩니다. 일반적인 장착 방식으로 플랜지 장착과 발판 장착이 있으며, 구조적 형태로는 단일랙 및 이중랙 설계가 있습니다. 다양한 시리즈와 크기로 제공되어 서로 다른 토크 요구 사항을 충족시킬 수 있습니다. 스토크 종단부 쿠션(각 끝당 약 15°) 기능이 있어 부드러운 작동이 보장됩니다.

주요 성능 이점
1. 높은 토크 출력
토크는 작동 압력에 비례하며, 랙-피니언 시스템의 기계적 증폭을 통해 액추에이터는 최대 1,150,000 Nm (예: UBZ320)까지 출력할 수 있습니다. 중형 및 대형 산업용 응용 분야에 적합합니다.

2. 정밀 제어
옵션으로 회전 인코더 또는 변위 센서를 장착하면 폐루프 서보 시스템을 구성할 수 있습니다.

・백래시 ≤ 10 아크분

・위치 반복 정밀도 ≤ 0.05°

자동화 및 고정밀 위치 결정에 이상적입니다.

3. 컴팩트한 설계 및 쉬운 유지보수
옵션으로 통합 유압 파워팩을 사용하면 플러그 앤 플레이 설치, 원격 제어 및 PLC/PC 운영이 가능합니다.

응용 분야
철강 및 금속

・주물 포클 기울이기
・와이어-로드 마일 스윙 암
・코일 플리퍼 및 전환 장치

해양 및 에너지
・해군용 핀 안정기
・조향 장치
・수중 밸브 액추에이터(최대 수심 2300m)

특수 장비
・토크 부하 시험 장치
・청소차 기울임 장치
・쓰레기 압축기 구동장치

자동화
・회전식 인덱싱 테이블
・로봇용 회전 조인트
・자동화 생산 라인

UB 시리즈 기어-랙 회전 액추에이터
UB 시리즈 액추에이터는 유러너스 유압기계에서 독자적으로 개발하여 JB/ZQ4713-98 국가 중장비 기준으로 채택되었습니다. 전 세계적으로 수만 대의 UB 액추에이터를 납품하였습니다.

기능
・설치 방식: 플랜지 / 발판
・구조: 싱글랙 / 더블랙
・8 시리즈 × 10종 보어 사이즈 × 10모델
・정격 압력: 16 MPa / 25 MPa / 31.5 MPa
・낮은 작동 개시 압력(≤1.5 MPa), 고효율
・광범위한 온도 범위 −50°C ~ +260°C
・탁월한 밀봉 성능 및 긴 사용 수명

유체 호환성
광물성 오일, 유화액, 물-글리콜, 인산 에스터 등과 함께 사용 가능 (주문 시 지정 요망)

유지보수
일반적으로 무보수 설계. 연간 윤활 권장. 미세한 누유 발생 시 오일을 탱크로 회수; 토크가 더 이상 요구 조건을 충족하지 못할 경우에만 씰 교체

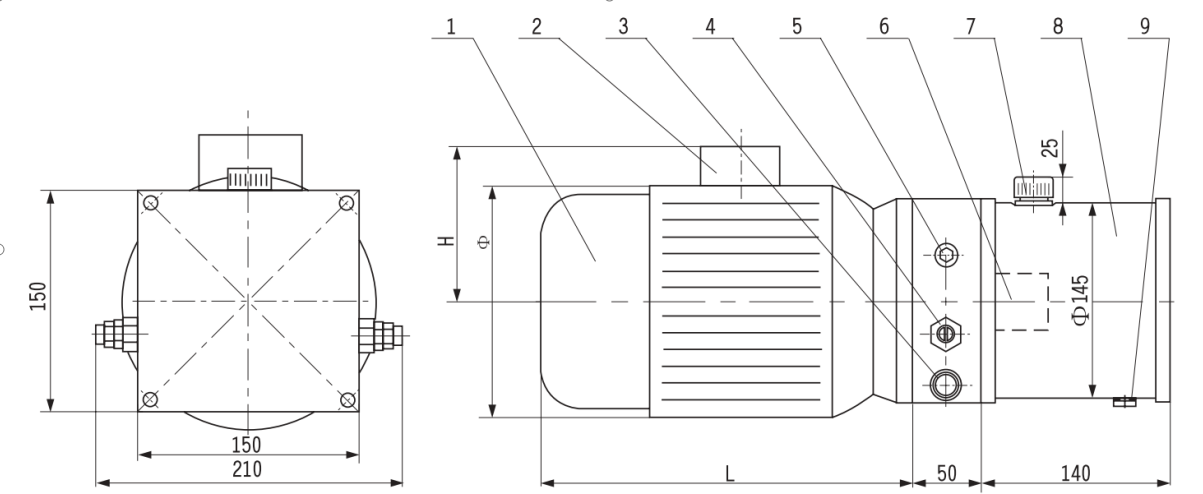

유압 파워팩 옵션
단일 액추에이터 시스템에 이상적:
・공장에서 미리 채워진 프리세트 방출 밸브
・시계 방향/반시계 방향 독립 토크 조정 기능
・완전 밀폐형 리저버
・주변 온도 80°C 이상에서는 사용하지 않음

사용자 지정 디자인
맞춤형 솔루션을 제공합니다. 포함 사항:
1. 서보 로터리 액추에이터 (시작 압력 <0.5 MPa, 베일러시 ≤0.02, 반복 정밀도 ≤0.05°)
2. 초대형 토크 (1,150,000 Nm) 및 마이크로 액추에이터 (<1 kg)
3. 특수 출력 유형: 듀얼 샤프트, 복합 샤프트/보링, 스플라인 샤프트, 스플라인 보어
4. 특수 마운팅: 트윈 클리비스, 단일 측면 플랜지
5. 각도 미세 조정 장치
6. 단일/이중 챔버용 내장형 체크 밸브, 카운터밸런스 밸브

제품 사례:

1. 스윙 유압 실린더 UBJZS140-172°
- 실린더 보어: 140mm
- 각도: 172°
- 설치 방식: 플랜지 브래킷
- 타입: 더블 랙
- 출력축: 이중 평행 키 축
- 축 지름: 145e8 mm
- 엔드 쿠션 각도: 12°
- 토크: 40,996 Nm
- 정격 압력: 16 MPa - 시험 압력: 21 MPa
- 작동 유체: 유압 오일

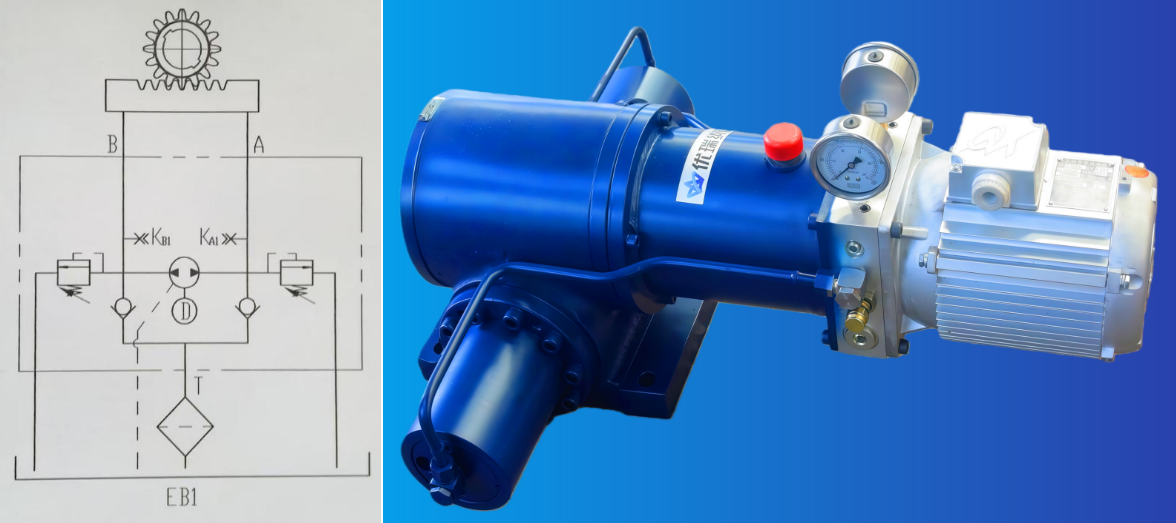

2. 전기식 스윙 실린더 UBFKD40-90°HP01
- 실린더 내경: 40 mm - 각도: 90° - 토크: 2,480 Nm
- 설치 방식: 플랜지 - 타입: 싱글 랙
- 출력 방식: 4개 병렬 키 구멍 φ50⁺⁰·⁰³ mm - 엔드 쿠션 각도: 15°
- 유압 파워 팩
- 정격 압력: 21 MPa - 정격 유량: 1.6 L/min - 모터 출력: 0.75 kW, 380V AC

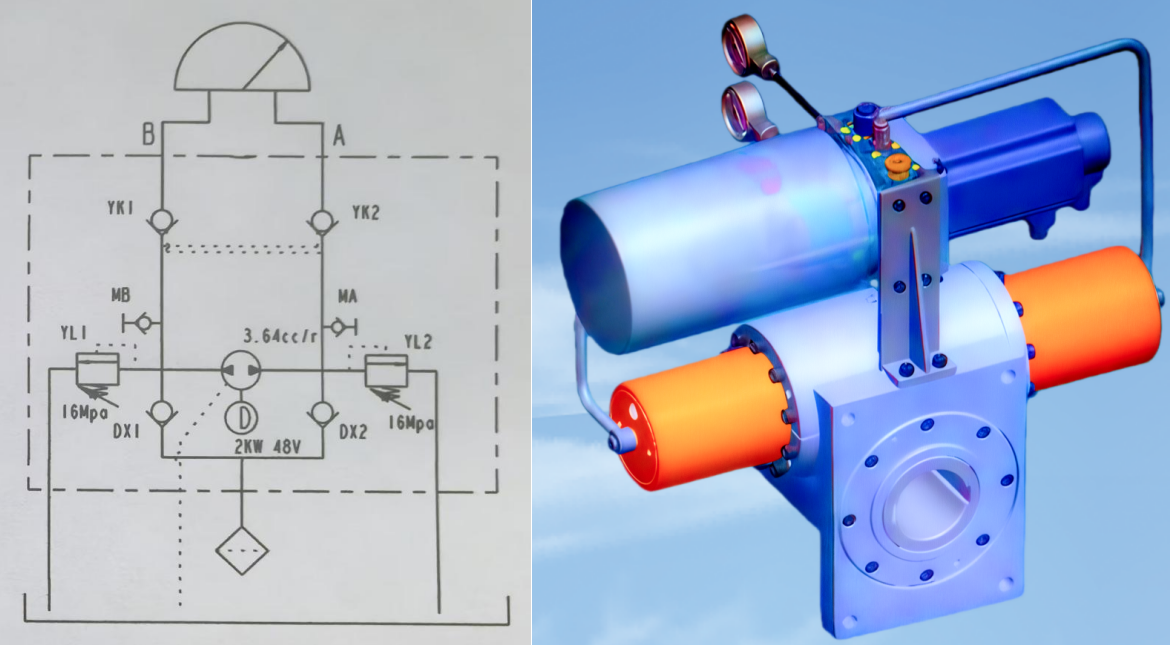

3. DC 모터 게이트 제어 시스템 UBFKD100-95°+UP16X6BEG
- 실린더 내경: 100mm - 각도: 95° - 설치 방식: 플랜지 - 타입: 싱글 랙
- 출력: 병렬 키가 있는 축 구멍 φ85H7 mm - 토크: 8,320 Nm - 종단 완충 각도: 15°
유압 파워팩
- 정격 압력: 16 MPa - 정격 유량: 6 L/min - 모터 전력: 2 kW, 48V DC
- 작동 유체: 유압 오일

4. 임업용 크레인용 스윙 실린더 UBTZSJ80-380°H
실린더 내경: 80 mm 각도: 380° 설치 방식: 받침대 타입: 더블 랙
출력 방식: 플랜지 샤프트
정격 압력: 19 MPa 시험 압력: 22 MPa 토크: 15,280 Nm 작동 유체: 유압 오일

다음은 UB 시리즈 및 UBZ 시리즈 제품 샘플입니다.

UB 시리즈 랙 앤 핀 유압 회전 액추에이터 (JB/ZQ4713-2006)

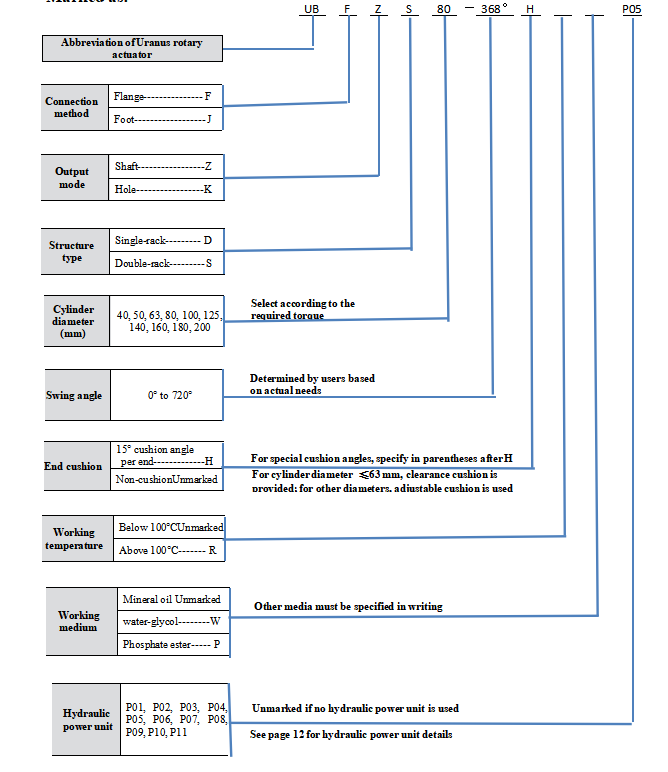

선택 예시: 플랜지 연결, 샤프트 출력, 더블 랙, 8818 Nm의 회전 액추에이터
토크, 368° 스윙 각도, 끝부분 완충, P05 유압 동력 장치

UB 시리즈 랙 앤 핀 유압 회전 액추에이터 기본 사양 표 (JB/ZQ4713-2006)

구조	연결 방법	모델		시린더 직경 (mm)	출력 토크(Nm) (P: 작동 압력 Mpa)	P=16 MPa에서의 출력 토크(Nm)	회전 각도당 유체 용량(L/°)	유압 동력 장치를 사용한 스윙 속도(°/s) (비완충)
		シャ프트 출력	홀 출력					P01	P02	P03	P04	P05	P06	P07	P08	P09	P10	P11
싱글랙	플랜지	UBFZD40	UBFKD40	40	55 (P-1.5)	798	0.00097	26	34	48	60	72	86	98	120	140	172	240
	발	UBJZD40	UBJKD40
	플랜지	UBFZD50	UBFKD50	50	98 (P-1.5)	1421	0.00171	15	19	27	34	41	49	55	68	80	97	136
	발	UBJZD50	UBJKD50
	플랜지	UBFZD63	UBFKD63	63	171 (P-1.5)	2480	0.00299	B	11	16	20	23	28	32	39	46	56	78
	발	UBJZD63	UBJKD63
	플랜지	UBFZD80	UBFKD80	80	302 (P-1.4)	4409	0.00526	4.8	6	9	11	13	16	18	22	26	31	44
	발	UBJZD80	UBJKD80
	플랜지	UBFZD100	UBFKD100	100	566 (P-1.3)	8320	0.00987	2.5	3	4.7	5.9	7	8.4	9.6	11	14	17	23
	발	UBJZD100	UBJKD100
	플랜지	UBFZD125	UBFKD125	125	994 (P-1.3)	14612	0.01735	1.4	2	2.7	3.3	4	4.8	5.5	6.7	7.9	9.6	13
	발	UBJZD125	UBJKD125
	플랜지	UBFZD140	UBFKD140	140	1385 (P-1.2)	20498	0.02418	1	1.4	1.9	2.4	2.9	3.4	3.9	4.8	5.6	6.9	9.6
	발	UBJZD140	UBJKD140
	플랜지	UBFZD160	UBFKD160	160	2010 (P-1.2)	29748	0.03509	0.7	0.9	1.3	1.7	2	2.4	2.7	3.3	3.9	4.7	6.6
	발	UBJZD160	UBJKD160
	플랜지	UBFZD180	UBFKD180	180	2748 (P-1.1)	40945	0.04797	0.5	0.7	1	1.2	1.5	1.7	2	2.4	2.8	3.5	4.9
	발	UBJZD180	UBJKD180
	플랜지	UBFZD200	UBFKD200	200	3958 (P-1.0)	59370	0.06909	0.3	0.5	0.6	0.8	1	1.2	1.4	1.6	2	2.4	3.2
	발	UBJZD200	UBJKD200
더블랙	플랜지	UBFZS40	UBFKS40	40	110 (P-1.5)	1595	0.00193	13	17	24	30	36	43	49	60	70	81	120
	발	UBJZS40	UBJKS40
	플랜지	UBFZS50	UBFKS50	50	196 (P-1.5)	2842	0.00343	7.5	9.5	14	17	20	24	23	34	40	49	68
	발	UBJZS50	UBJKS50
	플랜지	UBFZS63	UBFKS63	63	342 (P-1.5)	4959	0.00598	4	5.5	8	10	12	14	16	19	23	28	39
	발	UBJZS63	UBJKS63
	플랜지	UBFZS80	UBFKS80	80	604 (P-1.4)	8818	0.01053	2.4	3	4.5	5.5	6.5	8	9	11	13	16	22
	발	UBJZS80	UBJKS80
	플랜지	UBFZS100	UBFKS100	100	1132 (P-1.3)	16640	0.01974	1.3	1.6	2.3	3	3.5	4.2	4.8	5.9	7	8.4	12
	발	UBJZS100	UBJKS100
	플랜지	UBFZS125	UBFKS125	125	1988 (P-1.3)	29224	0.03470	0.7	1	1.3	1.7	2	2.4	2.7	3.8	3.9	4.8	6.7
	발	UBJZS125	UBJKS125
	플랜지	UBFZS140	UBFKS140	140	2770 (P-1.2)	40996	0.04836	0.5	0.7	1	1.2	1.4	1.7	2	2.4	2.8	3.4	4.8
	발	UBJZS140	UBJKS140
	플랜지	UBFZS160	UBFKS160	160	4020 (P-1.2)	59496	0.07018	0.3	0.5	0.7	0.8	1	1.2	1.3	1.6	1.9	2.3	3.3
	발	UBJZS160	UBJKS160
	플랜지	UBFZS180	UBFKS180	180	5496 (P-1.1)	81890	0.09593	0.2	0.3	0.5	0.6	0.7	0.8	1	1.2	1.4	1.7	2.4
	발	UBJZS180	UBJKS180
	플랜지	UBFZS200	UBFKS200	200	7916 (P-1.0)	118740	0.13817	0.1	0.2	0.3	0.4	0.5	0.6	0.7	0.8	1	1.2	1.6
	발	UBJZS200	UBJKS200
유압 동력 유닛 모터 출력(kW) (380V 50Hz)								0.55	0.75	1.1	1.5	1.5	2	2	2.2	3	4	4

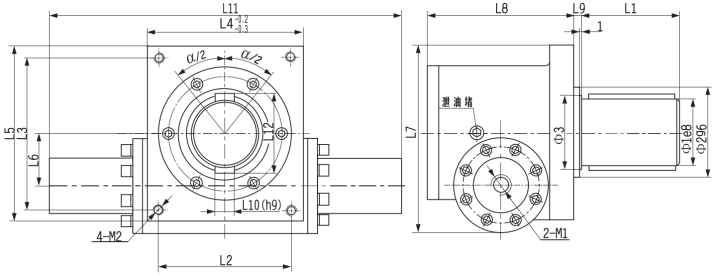

UBFZD 플랜지 부착, 샤프트 출력, 단일 랙 시리즈 유압 회전 액추에이터

α: 스윙 각도, 고객 요구사항에 따라 결정(0°에서 720° 범위 내, 각도 허용오차 ±1°). 보다 높은 정밀도 또는 각도 미세 조정이 필요한 경우 주문 시 별도로 지정하십시오.

모델	φ1	φ2	φ3	L1	1 2	L3	L4	L5	L6	L7	L8	L9	L10	L11	L12	M1	M2 × 구멍 깊이
UBFZD40	70	95	75	105	140	160	164	184	55	197	154	6	20	233+1.54α	79	M22×1.5	M12×20
UBFZD50	80	105	85	125	146	185	170	210	66	231	163	6	22	254+1.75α	90	M22×1.5	M12×20
UBFZD63	90	115	95	140	164	200	194	232	72	253	190	6	25	275+1.92α	100	M27×2	M16×25
UBFZD80	95	125	100	150	175	225	205	257	86	292	212	8	25	328+2.09α	105	M27×2	M16×25
UBFZD100	115	145	120	165	194	265	234	306	100	343	244	8	32	370+2.51α	129	M33×2	M20×30
UBFZD125	125	155	130	170	230	285	274	334	116	390	284	8	32	417+2.83α	139	M42×2	M24×35
UBFZD140	145	180	150	200	240	305	286	354	125	418	290	10	36	423+3.14α	161	M42×2	M24×35
UBFZD160	165	200	170	220	255	330	315	390	140	464	314	10	40	484+3.49α	183	M48×2	M30×45
UBFZD180	175	220	180	240	330	380	390	440	152	518	380	12	45	578+3.77α	195	M48×2	M30×45
UBFZD200	195	240	200	260	365	440	425	500	170	578	438	12	45	610+4.40α	215	M48×2	M30×45

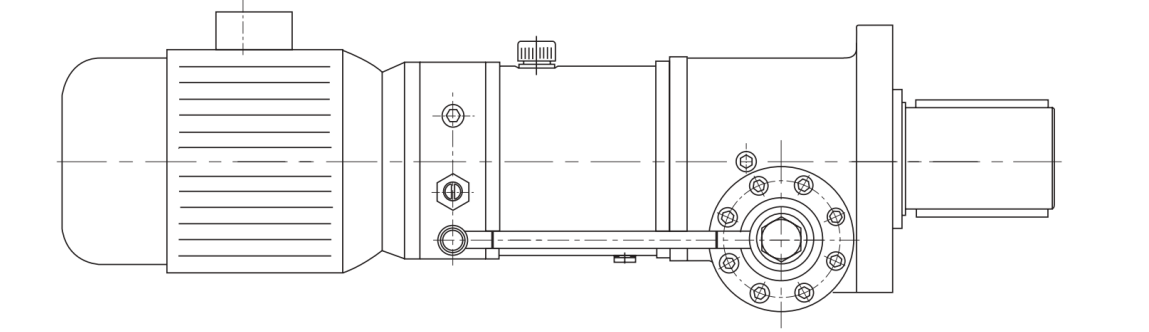

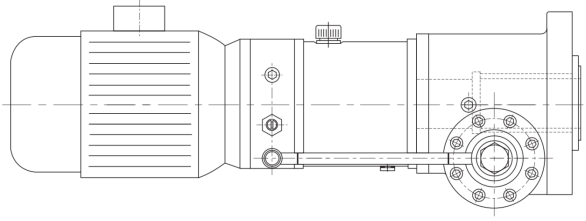

유압 유닛이 장착된 플랜지 마운트, 샤프트 출력, 단일 랙 시리즈 유압 회전 액추에이터 개략도

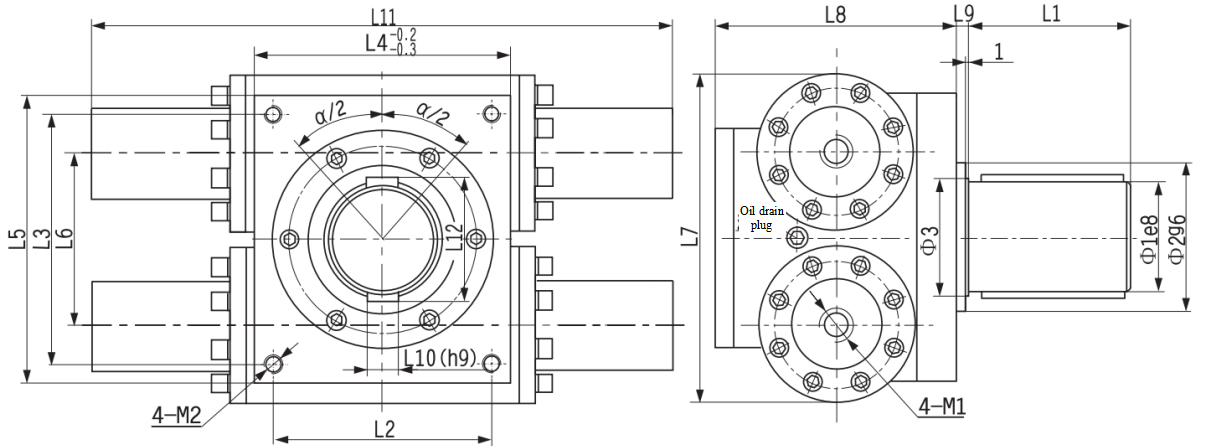

UBFZS 플랜지 마운트, 샤프트 출력, 이중 랙 시리즈 유압 회전 액추에이터

모델	φ1	φ2	φ3	L1	1 2	L3	L4	L5	L6	L7	L8	L9	L10	L11	L12	M1	M2 × 구멍 깊이
UBFZS40	70	95	75	105	140	160	164	184	110	210	154	6	20	233+1.54α	79	M22×1.5	M12×20
UBFZS50	80	105	85	125	146	185	170	210	132	252	163	6	22	254+1.75α	90	M22×1.5	M12×20
UBFZS63	90	115	95	140	164	200	194	232	144	274	190	6	25	275+1.92α	100	M27×2	M16×25
UBFZS80	95	125	100	150	175	225	205	257	172	327	212	8	25	328+2.09α	105	M27×2	M16×25
UBFZS100	115	145	120	165	194	265	234	306	200	380	244	8	32	370+2.51α	129	M33×2	M20×30
UBFZS125	125	155	130	170	230	285	274	334	232	446	284	8	32	417+2.83α	139	M42×2	M24×35
UBFZS140	145	180	150	200	240	305	286	354	250	482	290	10	36	423+3.14α	161	M42×2	M24×35
UBFZS160	165	200	170	220	255	330	315	390	280	538	314	10	40	484+3.49α	183	M48×2	M30×45
UBFZS180	175	220	180	240	330	380	390	440	304	596	380	12	45	578+3.77α	195	M48×2	M30×45
UBFZS200	195	240	200	260	365	440	425	500	340	656	438	12	45	610+4.40α	215	M48×2	M30×45

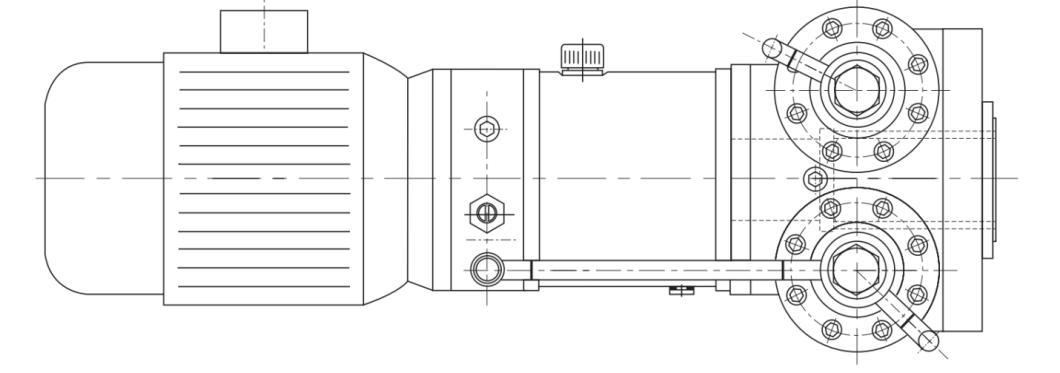

유압 유닛이 장착된 플랜지 마운트, 샤프트 출력, 이중 랙 시리즈 유압 회전 액추에이터 개략도

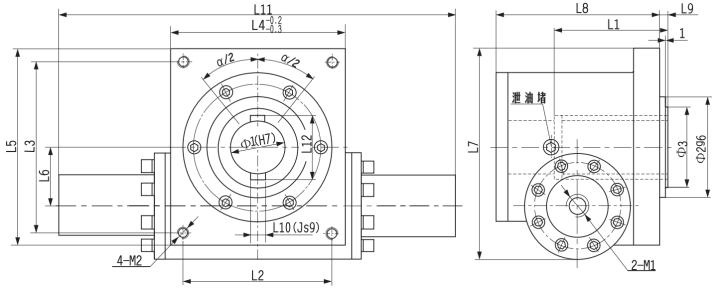

UBFKD 플랜지 마운트, 홀 출력, 싱글랙 시리즈 유압 회전 액추에이터

모델	φ1	φ2	φ3	L1	1 2	L3	L4	L5	L6	L7	L8	L9	L10	L11	L12	M1	M2 × 구멍 깊이
UBFKD40	50	95	75	105	140	160	164	184	55	197	154	6	14	233+1.54α	57.6	M22×1.5	M12×20
UBFKD50	60	105	85	125	146	185	170	210	66	231	163	6	18	254+1.75α	68.8	M22×1.5	M12×20
UBFKD63	65	115	95	140	164	200	194	232	72	253	190	6	18	275+1.92α	73.8	M27×2	M16×25
UBFKD80	70	125	100	150	175	225	205	257	86	292	212	8	20	328+2.09α	79.8	M27×2	M16×25
UBFKD100	85	145	120	165	194	265	234	306	100	343	244	8	22	370+2.51α	95.8	M33×2	M20×30
UBFKD125	90	155	130	170	230	285	274	334	116	390	284	8	25	417+2.83α	100.8	M42×2	M24×35
UBFKD140	105	180	150	200	240	305	286	354	125	418	290	10	28	423+3.14α	117.8	M42×2	M24×35
UBFKD160	120	200	170	220	255	330	315	390	140	464	314	10	32	484+3.49α	134.8	M48×2	M30×45
UBFKD180	125	220	180	240	330	380	390	440	152	518	380	12	32	578+3.77α	139.8	M48×2	M30×45
UBFKD200	140	240	200	260	365	440	425	500	170	578	438	12	36	610+4.40α	156.8	M48×2	M30×45

유압 유닛이 포함된 플랜지 마운트, 홀 출력, 싱글랙 시리즈 유압 회전 액추에이터 개요도

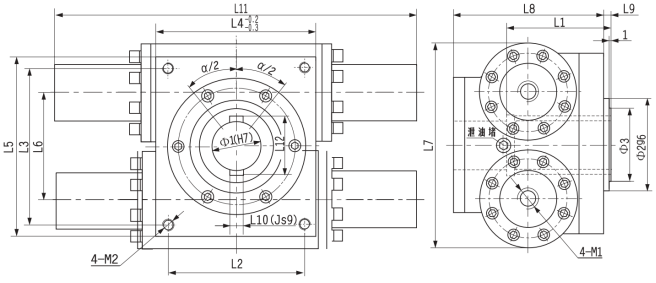

UBFKS 플랜지 마운트, 홀 출력, 더블랙 시리즈 유압 회전 액추에이터

α: 스윙 각도는 고객 요구사항에 따라 결정되며 (0°에서 720° 범위 내, 각도 허용오차 ±1°). 보다 높은 정밀도 또는 각도 미세 조정이 필요한 경우 주문 시 별도로 지정하십시오.

모델	φ1	φ2	φ3	L1	1 2	L3	L4	L5	L6	L7	L8	L9	L10	L11	L12	M1	M2 × 구멍 깊이
UBFKS40	50	95	75	105	140	160	164	184	110	210	154	6	14	233+1.54α	57.6	M22×1.5	M12×20
UBFKS50	60	105	85	125	146	185	170	210	132	252	163	6	18	254+1.75α	68.8	M22×1.5	M12×20
UBFKS63	65	115	95	140	164	200	194	232	144	274	190	6	18	275+1.92α	73.8	M27×2	M16×25
UBFKS80	70	125	100	150	175	225	205	257	172	327	212	8	20	328+2.09α	79.8	M27×2	M16×25
UBFKS100	85	145	120	165	194	265	234	306	200	380	244	8	22	370+2.51α	95.8	M33×2	M20×30
UBFKS125	90	155	130	170	230	285	274	334	232	446	284	8	25	417+2.83α	100.8	M42×2	M24×35
UBFKS140	105	180	150	200	240	305	286	354	250	482	290	10	28	423+3.14α	117.8	M42×2	M24×35
UBFKS160	120	200	170	220	255	330	315	390	280	538	314	10	32	484+3.49α	134.8	M48×2	M30×45
UBFKS180	125	220	180	240	330	380	390	440	304	596	380	12	32	578+3.77α	139.8	M48×2	M30×45
UBFKS200	140	240	200	260	365	440	425	500	340	656	438	12	36	610+4.40α	156.8	M48×2	M30×45

유압 유닛이 포함된 플랜지 마운트, 홀 출력, 더블랙 시리즈 유압 회전 액추에이터 개요도

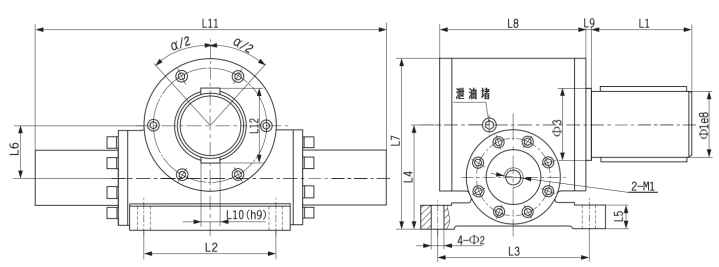

UBJZD 받침대 마운트, 샤프트 출력, 싱글랙 시리즈 유압 회전 액추에이터

모델	φ1	φ2	φ3	L1	1 2	L3	L4	L5	L6	L7	L8	L9	L10	L11	L12	M1
UBJZD40	70	13.5	75	105	140	160	110	25	55	188	154	6	20	233+1.54α	79	M22×1.5
UBJZD50	80	13.5	85	125	146	185	131	25	66	215	163	6	22	254+1.75α	90	M22×1.5
UBJZD63	90	17.5	95	140	164	200	142	35	72	236	190	6	25	275+1.92α	100	M27×2
UBJZD80	95	17.5	100	150	175	225	168	35	86	267	212	8	25	328+2.09α	105	M27×2
UBJZD100	115	22	120	165	194	265	195	35	100	306	244	8	32	370+2.51α	129	M33×2
UBJZD125	125	26	130	170	230	285	228	40	116	354	284	8	32	417+2.83α	139	M42×2
UBJZD140	145	26	150	200	240	305	246	40	125	377	290	10	36	423+3.14α	161	M42×2
UBJZD160	165	33	170	220	255	330	274	45	140	415	314	10	40	484+3.49α	183	M48×2
UBJZD180	175	33	180	240	330	380	303	45	152	475	380	12	45	578+3.77α	195	M48×2
UBJZD200	195	33	200	260	365	440	333	45	170	520	438	12	45	610+4.40α	215	M48×2

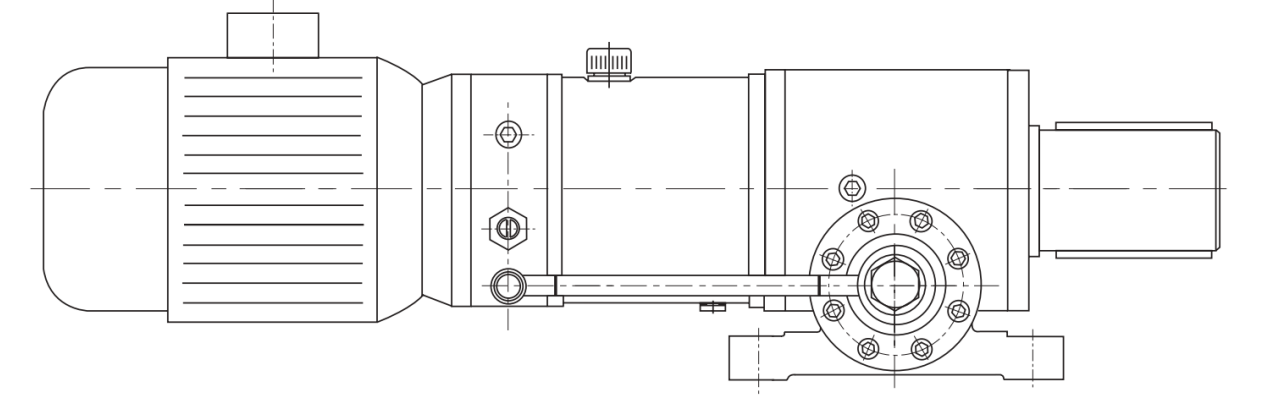

유압 유닛이 포함된 받침대 마운트, 샤프트 출력, 싱글랙 시리즈 유압 회전 액추에이터 개요도

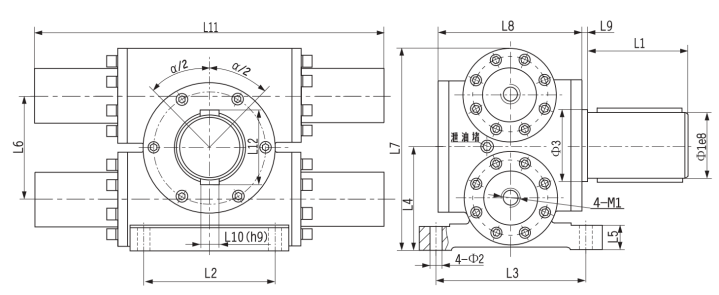

UBJZS 받침대 마운트, 샤프트 출력, 더블랙 시리즈 유압 회전 액추에이터

모델	φ1	φ2	φ3	L1	1 2	L3	L4	L5	L6	L7	L8	L9	L10	L11	L12	M1
UBJZS40	70	13.5	75	105	140	160	110	25	110	215	154	6	20	233+1.54α	79	M22×1.5
UBJZS50	80	13.5	85	125	146	185	131	25	132	257	163	6	22	254+1.75α	90	M22×1.5
UBJZS63	90	17.5	95	140	164	200	142	35	144	279	190	6	25	275+1.92α	100	M27×2
UBJZS80	95	17.5	100	150	175	225	168	35	172	332	212	8	25	328+2.09α	105	M27×2
UBJZS100	115	22	120	165	194	265	195	35	200	385	244	8	32	370+2.51α	129	M33×2
UBJZS125	125	26	130	170	230	285	228	40	232	451	284	8	32	417+2.83α	139	M42×2
UBJZS140	145	26	150	200	240	305	246	40	250	487	290	10	36	423+3.14α	161	M42×2
UBJZS160	165	33	170	220	255	330	274	45	280	543	314	10	40	484+3.49α	183	M48×2
UBJZS180	175	33	180	240	330	380	303	45	304	601	380	12	45	578+3.77α	195	M48×2
UBJZS200	195	33	200	260	365	440	333	45	340	661	438	12	45	610+4.40α	215	M48×2

유압 유닛이 포함된 받침대 마운트, 샤프트 출력, 더블랙 시리즈 유압 회전 액추에이터 개요도

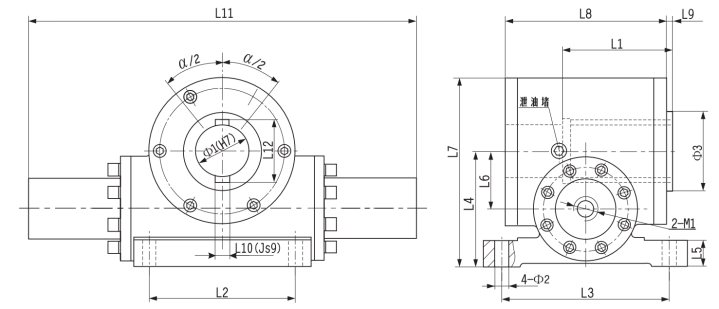

UBJKD 플랜지 부착, 샤프트 출력, 듀얼 랙 시리즈 유압 로터리 액추에이터

모델	φ1	φ2	φ3	L1	1 2	L3	L4	L5	L6	L7	L8	L9	L10	L11	L12	M1
UBJKD40	50	13.5	75	105	140	160	110	25	55	188	154	6	14	233+1.54α	57.6	M22×1.5
UBJKD50	60	13.5	85	125	146	185	131	25	65	215	163	6	18	254+1.75α	68.8	M22×1.5
UBJKD63	65	17.5	95	140	164	200	142	35	72	236	190	6	18	275+1.92α	73.8	M27×2
UBJKD80	70	17.5	100	150	175	225	168	35	86	267	212	8	20	328+2.09α	79.8	M27×2
UBJKD100	85	22	120	165	194	265	195	35	100	306	244	8	22	370+2.51α	95.8	M33×2
UBJKD125	90	26	130	170	230	285	228	40	116	354	284	8	25	417+2.83α	100.8	M42×2
UBJKD140	105	26	150	200	240	305	246	40	125	377	290	10	28	423+3.14α	117.8	M42×2
UBJKD160	120	33	170	220	255	330	274	45	140	415	314	10	32	484+3.49α	134.8	M48×2
UBJKD180	125	33	180	240	330	380	303	45	152	475	380	12	32	578+3.77α	139.8	M48×2
UBJKD200	140	33	200	260	365	440	333	45	170	520	438	12	36	610+4.40α	156.8	M48×2

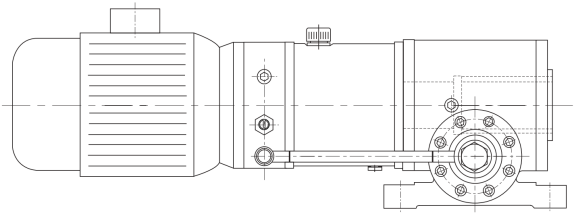

유압 동력 장치가 장착된 플랜지 부착, 홀 출력, 싱글 랙 시리즈 유압 로터리 액추에이터 개요도

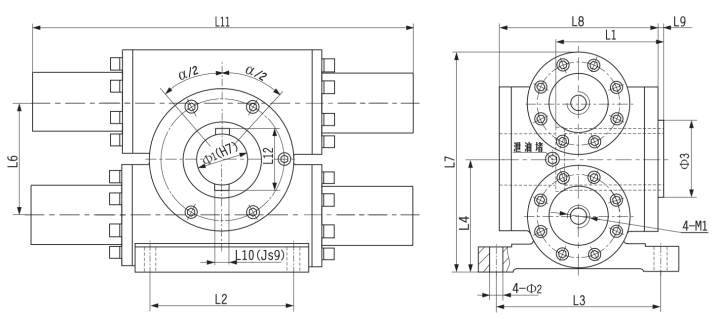

UBJKS 플랜지 부착, 홀 출력, 듀얼 랙 시리즈 유압 로터리 액추에이터

모델	φ1	φ2	φ3	L1	1 2	L3	L4	L5	L6	L7	L8	L9	L10	L11	L12	M1
UBJKS40	50	13.5	75	105	140	160	110	25	110	215	154	6	14	233+1.54α	57.6	M22×1.5
UBJKS50	60	13.5	85	125	146	185	131	25	132	257	163	6	18	254+1.75α	68.8	M22×1.5
UBJKS63	65	17.5	95	140	164	200	142	35	144	279	190	6	18	275+1.92α	73.8	M27×2
UBJKS80	70	17.5	100	150	175	225	168	35	172	332	212	8	20	328+2.09α	79.8	M27×2
UBJKS100	85	22	120	165	194	265	195	35	200	385	244	8	22	370+2.51α	95.8	M33×2
UBJKS125	90	26	130	170	230	285	228	40	232	451	284	8	25	417+2.83α	100.8	M42×2
UBJKS140	105	26	150	200	240	305	246	40	250	487	290	10	28	423+3.14α	117.8	M42×2
UBJKS160	120	33	170	220	255	330	274	45	280	543	314	10	32	484+3.49α	134.8	M48×2
UBJKS180	125	33	180	240	330	380	303	45	304	601	380	12	32	578+3.77α	139.8	M48×2
UBJKS200	140	33	200	260	365	440	333	45	340	661	438	12	36	610+4.40α	156.8	M48×2

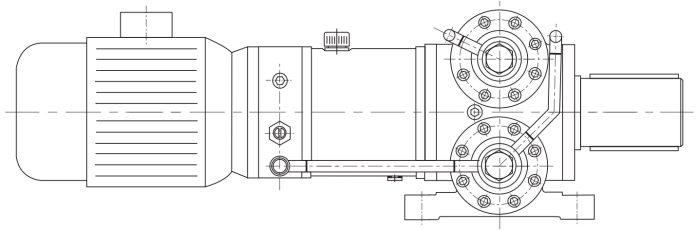

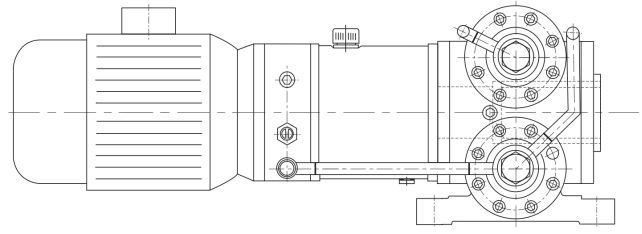

유압 동력 장치가 장착된 플랜지 부착, 홀 출력, 듀얼 랙 시리즈 유압 로터리 액추에이터 개요도

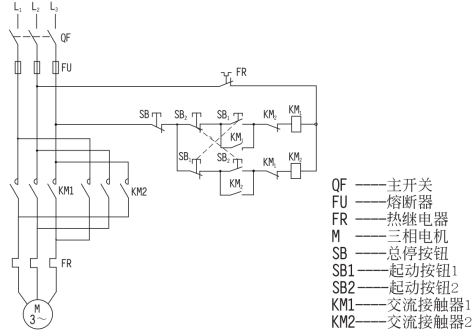

UB 시리즈 랙 앤 피니언 로터리 액추에이터 유압 동력 장치

I. 개요도
