Hydrauliikkavälitysruuvi raskaiden ruuvien kiristämiseen

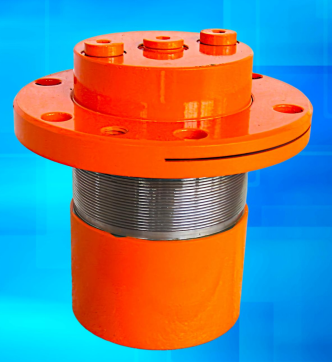

Hydraulinen mutteri kuva

Hydraulinen pöly
Hydraulinen mutteri on tarkka ja luotettava ruuvin jännityslaitteisto, joka soveltaa aksiaalista vetoa voimaa ruuviin hydraulisen paineen kautta tuottaakseen vakaan ja toistettavan esijännityksen.
Sitä käytetään laajasti sovelluksissa, jotka edellyttävät erinomaista kiinnitystarkkuutta ja turvallisuutta, kuten metallurgiassa, tuulivoimassa, ydinenergiassa, raskaiden koneiden, laakerikokoonpanon ja turbiinilaitteiden yhteydessä.
Perinteiseen vääntömomenttipohjaiseen kiristykseen verrattuna hydraulinen mutteri eliminoi esijännityksen virheet, joita aiheutuu kitkakertoimen vaihtelusta, parantaen merkittävästi liitoksen luotettavuutta ja asennustehokkuutta.

Toimiprinssiini
Kun paineistettua öljyä pumpataan hydraulisen mutterin painekammioon, mäntä liikkuu aksiaalisesti ylöspäin ja aiheuttaa suoran jännitteen ruuviin. Kun suunniteltu esijännitys saavutetaan, lukitusrengas kiristetään pitämään venytetty asento, jonka jälkeen hydraulinen paine vapautetaan.
Tämä periaate ohittaa vääntömomenttiohjatun kiristämisen epävarmuudet, koska kuorma kohdistuu suoraan ruuvin varressa eikä siirry kitkan kautta. Se soveltuu erityisesti raskaisiin, korkean värähtelyn, korkean lämpötilan tai tarkkojen kokoonpanoympäristöjen sekä kapeiden tilojen vaatimuksiin.

Valintaviohde
1. Ruuvin mitat: Sisäkierre on vastattava ruuvin kierteelle (metrinen, puolimetrinen, UNC, UNF).
2. Tarvittava esijännitys: Valitse malli, joka pystyy tuottamaan kohde-akselivoiman.
3. Ympäristö: Ilmoita korkea lämpötila, kosteus tai syövyttävät olosuhteet ennen tilaamista.
4. Tilatila: Varmista, että mutterin halkaisija ja korkeus täyttävät asennusrajoitukset.
5. Paine: Varmista, että hydraulipumpun paine vastaa mutterin nimellispainetta.
Tianjin Uranus Hydraulic Machinery Co., Ltd. suunnittelee ja valmistaa metrisiä, tuumamittaisia ja mukautettuja ei-standardin mukaisia hydraulimuttereita. Tuhatkunta yksikköä toimii luotettavasti ympäri maailmaa.

Tuote-esimerkit

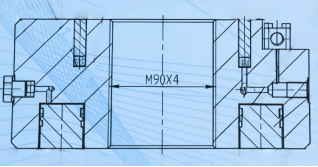

1. Hydraulimutteri M0308T205/130-10
Sisäkierre: M90×4
Pääsylinteri: UH205 mm SH130 mm Käynti10 mm
Toissijainen sylinteri: UH150 mm SH130 mm Käynti15 mm
Käyttöpaine: 25 MPa Testauspaine: 42 MPa Näyte: Hydrauliöljy



2. Hydraulimutteri UM1410φ340,2
Reikä: Ø385 Sauva: Ø355 Käynti: 12 m



3. Hydraulimutteri UM1707 M160×6
Sisäkierteet: M160×6
Renkaismäntä: Ulkohalkaisija 230 mm, Sisähalkaisija 185 mm, Isku 6 mm
Käyttöpaine: 60 MPa, Testauspaine: 70 MPa, Näyte: Hydraulinen öljy



4 kappaletta hydraulisia muttereita Tr240×4
Sisäkierteet: Tr240×4 (oikeakätinen)
Renkaismäntä: Ulkohalkaisija 330 mm, Sisähalkaisija 260 mm, Isku 10 mm
Käyttöpaine: 50 MPa, Testauspaine: 70 MPa, Näyte: Hydraulinen öljy



5 kappaletta hydraulisia muttereita YMQJ12 M200×3 LH
Sisäkierteet: M200×3 (vasenkätinen)
Renkaismäntä: Ulkohalkaisija 270 mm, Sisähalkaisija 230 mm, Isku 8 mm
Käyttöpaine: 35 MPa Testauspaine: 45 MPa Materiaali: Hydraulinen öljy
