اتصالات دوار هیدرولیک و الکتریکی

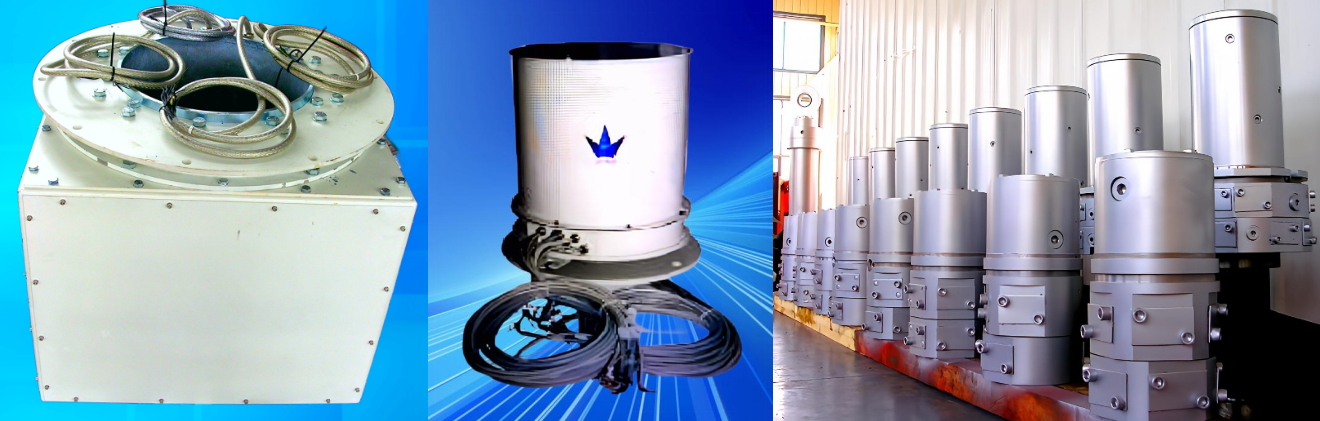

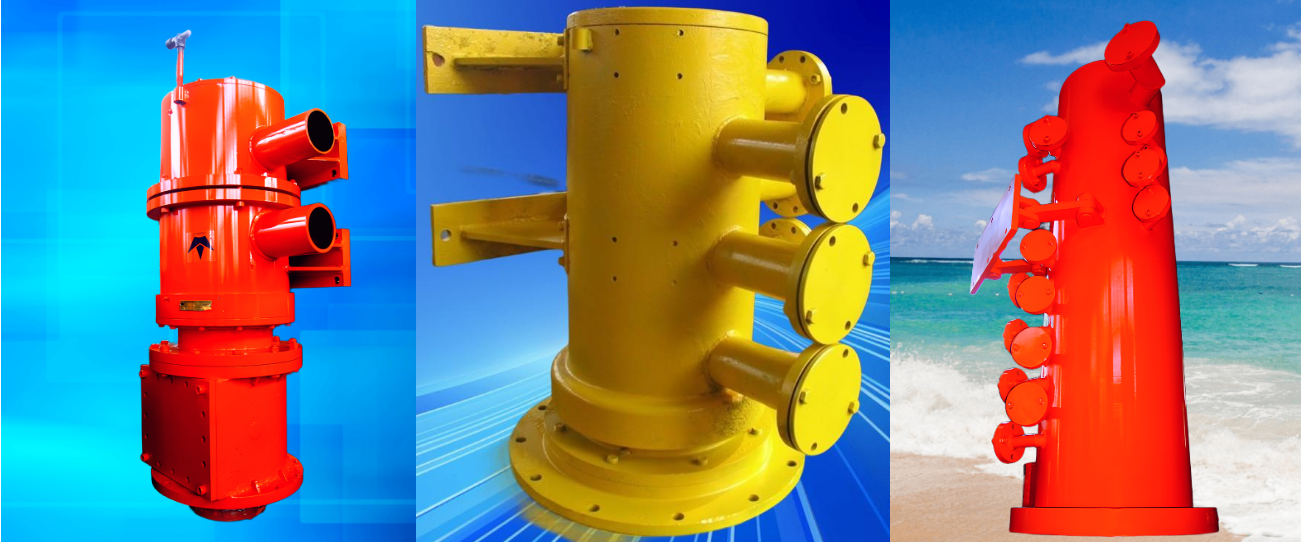

عکس اتصالات دوار هیدرولیک و الکتریکی
(محصولات سفارشی برای کاربردهای ترنیون لیفته)

اتصالات دوار هیدرولیک و الکتریکی
(محصولات سفارشی برای کاربردهای ترنیون لیفته)

در ترنیون‌های لیفته در فولادسازی، اتصالات دوار هیدرولیک و الکتریکی اجزای حیاتی هستند که عملکرد پیوسته و ایمن را تضمین می‌کنند.
این اتصالات امکان انتقال سیالات با فشار بالا مانند روغن هیدرولیک، روغن‌های روان‌کننده، آب خنک‌کننده و گازها را از لوله‌کشی ثابت به تجهیزات دوار فراهم می‌کنند و همزمان انتقال برق و سیگنال‌ها را بدون وقفه حفظ می‌کنند.
اتصالات دوار هیدرولیک از فناوری آب‌بندی دوار پیشرفته و انتقال چندکاناله سیال برای دستیابی به تحویل پیوسته سیالات با فشار بالا بین پلتفرم‌های ثابت و دوار استفاده می‌کنند.
حلقه‌های لغزان الکتریکی از تماس‌های دقیق آلیاژ نقره برای اطمینان از انتقال قابل اعتماد انرژی و سیگنال‌ها استفاده می‌کنند.
هنگامی که این سیستم‌ها به صورت یکپارچه استفاده شوند، یک «کانال انتقال چندرسانه‌ای» جامع را تشکیل می‌دهند — که همان خط حیات عملیات فولادسازی خودکار است.
شرکت تیانجین اورانوس ماشینری هیدرولیک محدود
متخصص در تولید اتصالات هیدرولیک دوار، حلقه‌های الکتریکی لغزان، سیلندرهای هیدرولیک فشار قوی و عملگرهای سروو.
خدمات طراحی و تهیه نقشه سفارشی در صورت درخواست ارائه می‌شود.

اصول کار

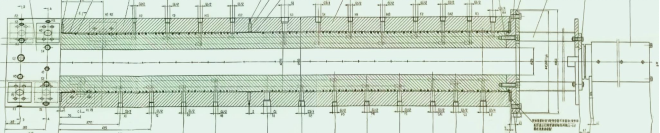

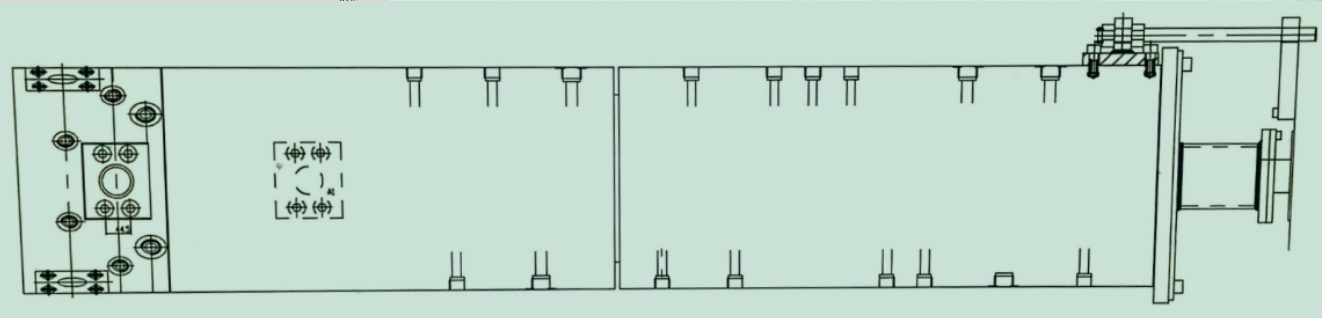

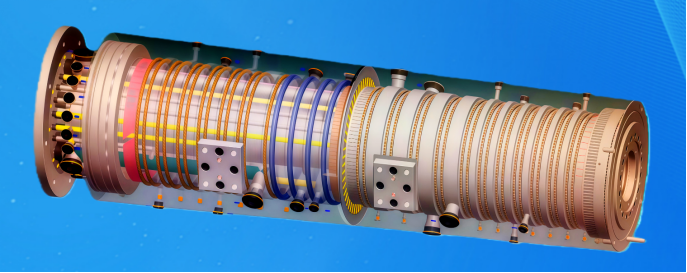

اتصال هیدرولیک دوار از یک پوسته دوار و یک مغزه محور ثابت تشکیل شده است. محور به لوله‌کشی‌های ثابت متصل می‌شود، در حالی که پوسته دوار به صورت همزمان با برجک حرکت می‌کند و سیالات فشار قوی را از طریق مسیرهای چندکاناله آب‌بندی‌شده منتقل می‌کند. این امر عملکردی بدون نشتی و با عمر طولانی را حتی در شرایط سخت کاری تضمین می‌کند.
حلقه الکتریکی لغزان از تماس‌های آلیاژ نقره و مسیرهای هادی کم‌نویز برای حفظ انتقال مداوم انرژی، سیگنال‌های کنترلی و سنسوری با نوسان مقاومت پایین و قابلیت بالای ضد تداخل استفاده می‌کند.

مزایای کلیدی
1. درزگیری با دقت بالا – درزگیری چندلایه تضمین می‌کند که تحت فشار بالا هیچ نشتی رخ ندهد.
2. ساخت دقیق – ماشین‌کاری با دستگاه کنترل عددی (CNC) هممحوری و دقت سطح درزگیری را تضمین می‌کند.
3. گشتاور پایین و چرخش نرم – مصرف انرژی را کاهش می‌دهد و عمر مفید را افزایش می‌دهد.
4. آزمون جامع – هر واحد قبل از تحویل، از نظر فشار، برقی و دوام تست می‌شود.
URANUS بیش از هزار اتصاله چرخان سفارشی به شرکت‌های متالورژی سراسر جهان تحویل داده است که بسیاری از آن‌ها بیش از 20 سال در محیط‌های سخت به‌صورت مداوم کار کرده‌اند.

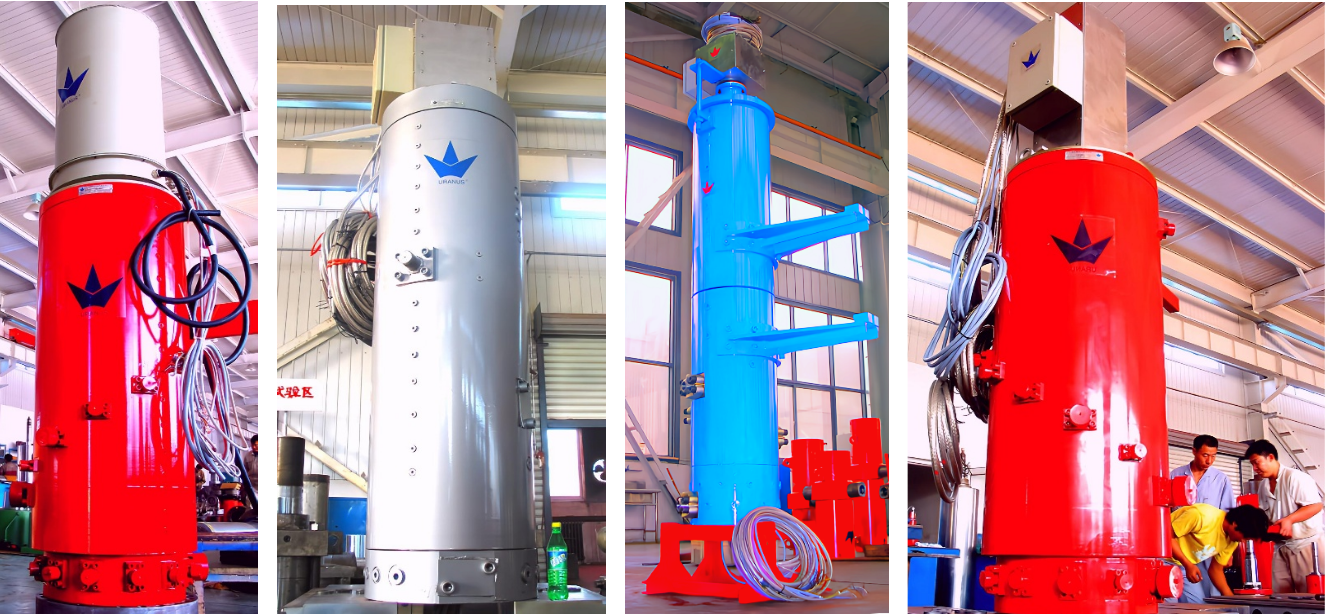

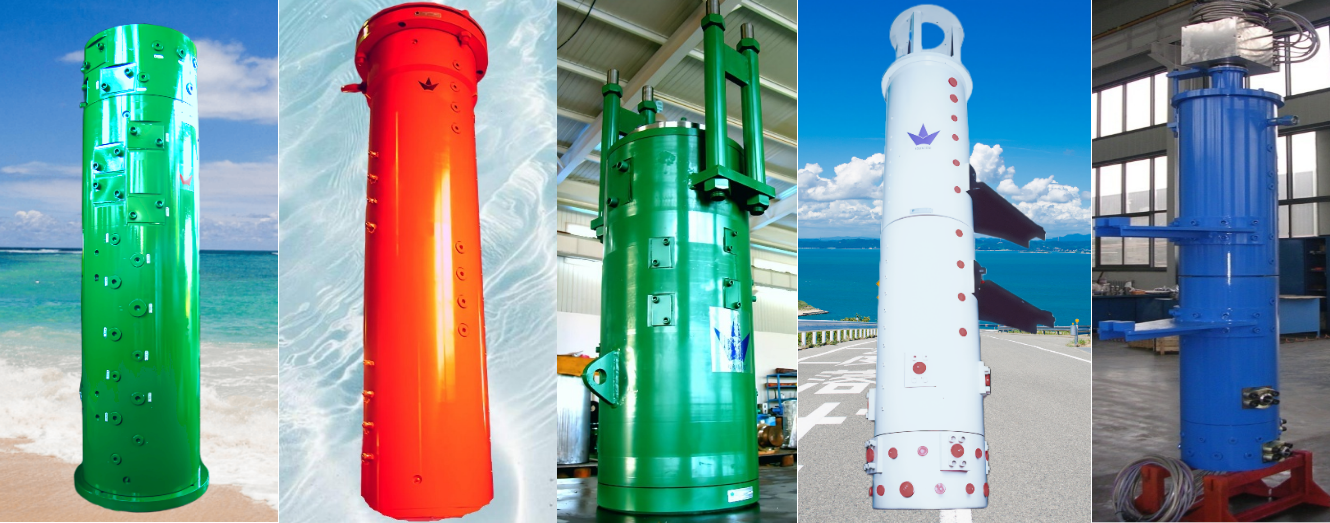

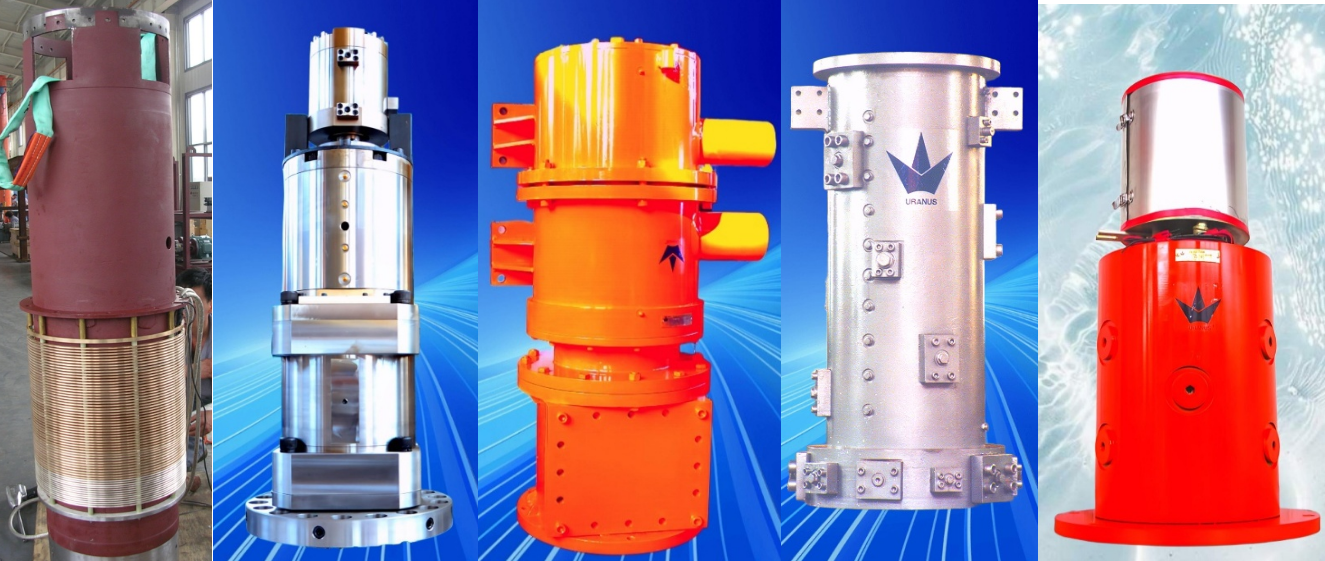

نمونه‌های محصول

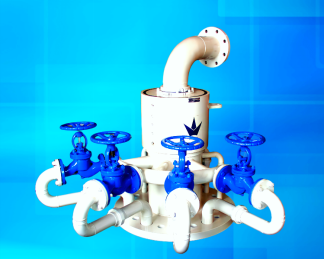

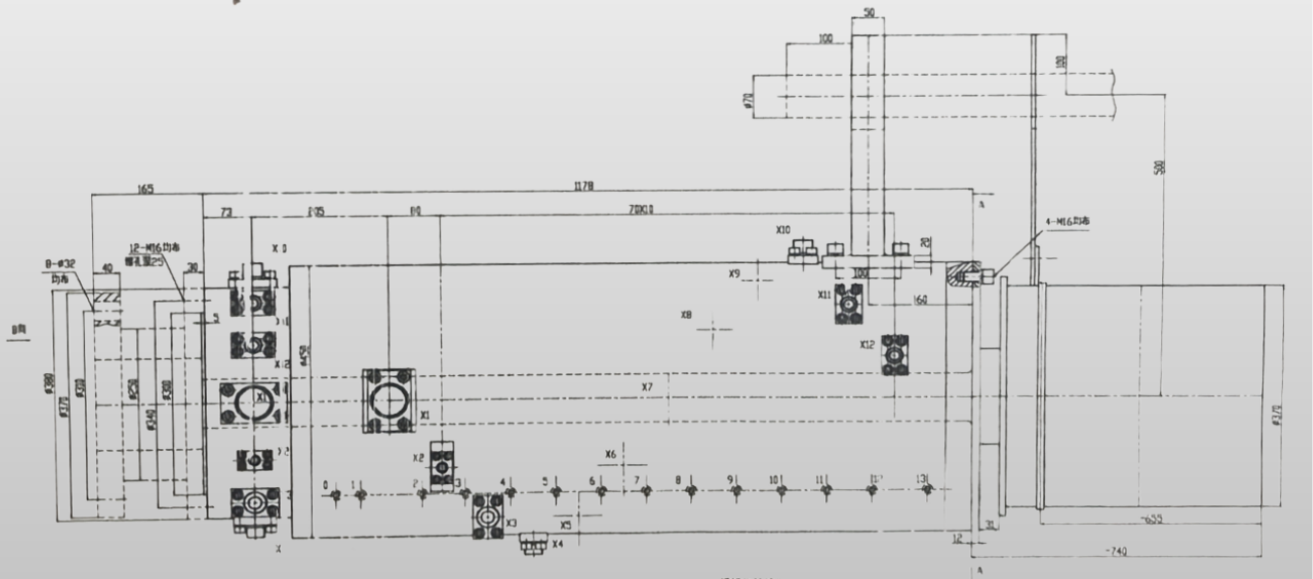

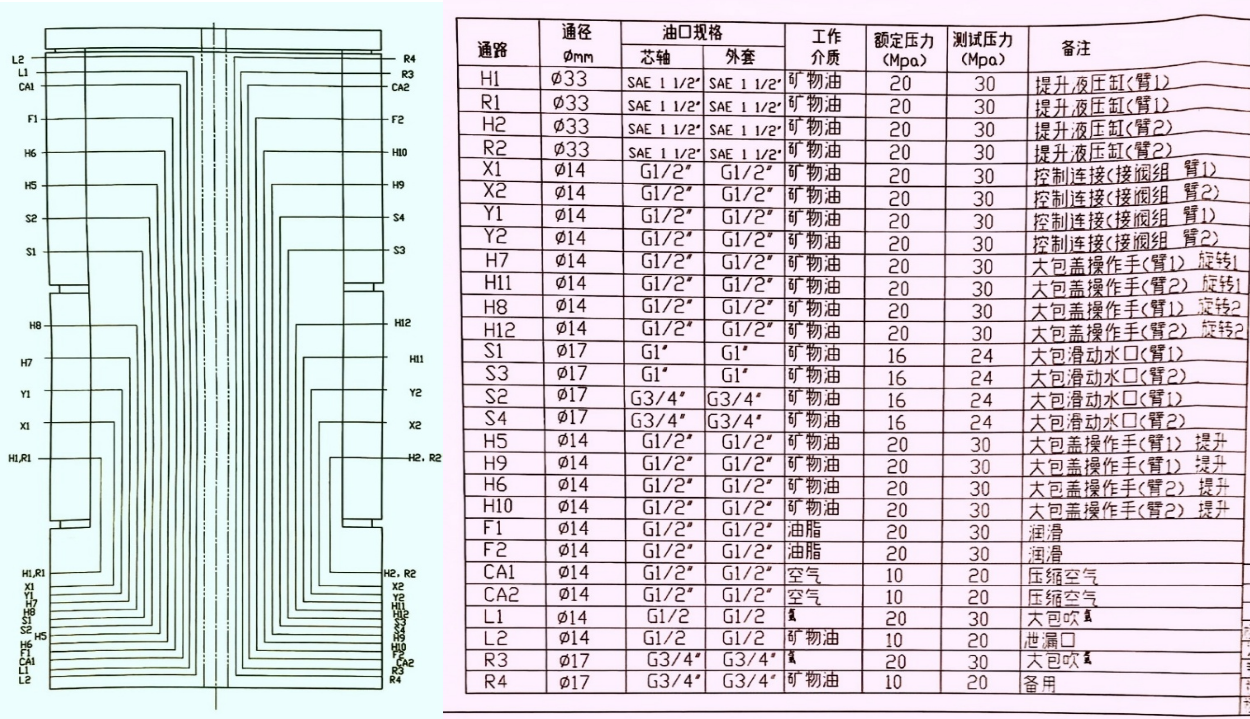

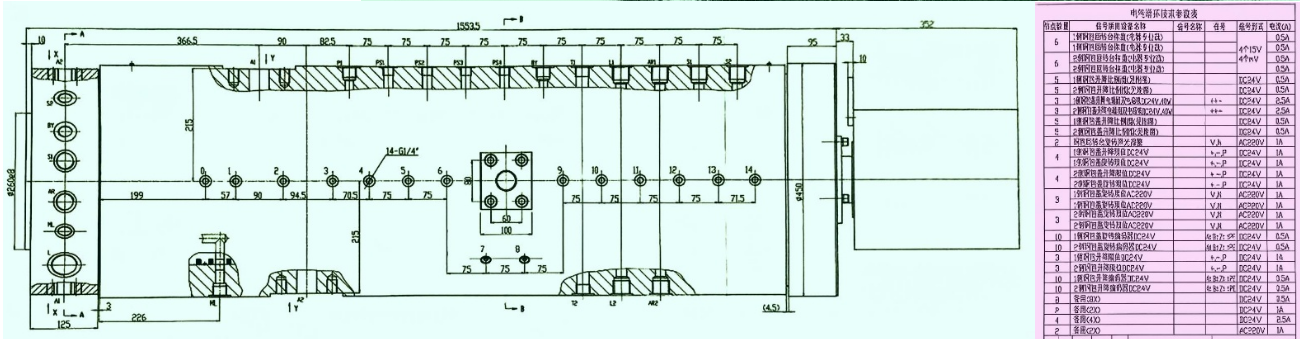

1. حلقه انتقال هیدرولیک 28 کاناله برای تورنت لدل UX28 φ270X2-XG
اتصال هیدرولیک: شفت Ø270 میلی‌متر، 28 کانال، 2 دور بر دقیقه

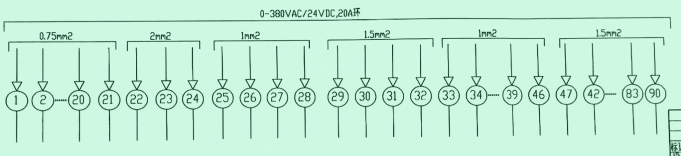

مشخصات حلقه انتقال الکتریکی:
ولتاژ: 0-380 ولت AC/24 ولت DC
جریان/حلقه: 20 آمپر در هر حلقه، 90 حلقه
مقاومت عایقی: ≥500 ولت متناوب در 50 هرتز به مدت 60 ثانیه
نوسان مقاومت تماس دینامیکی: ≤0.01 اهم
سرعت چرخشی: 0 تا 250 دور در دقیقه
ماده تماس الکتریکی: آلیاژ نقره
ماده بدنه: آلیاژ آلومینیوم
ویژگی: کاملاً آب‌بندی شده
دمای کاری: 20- درجه سانتی‌گراد تا 80+ درجه سانتی‌گراد

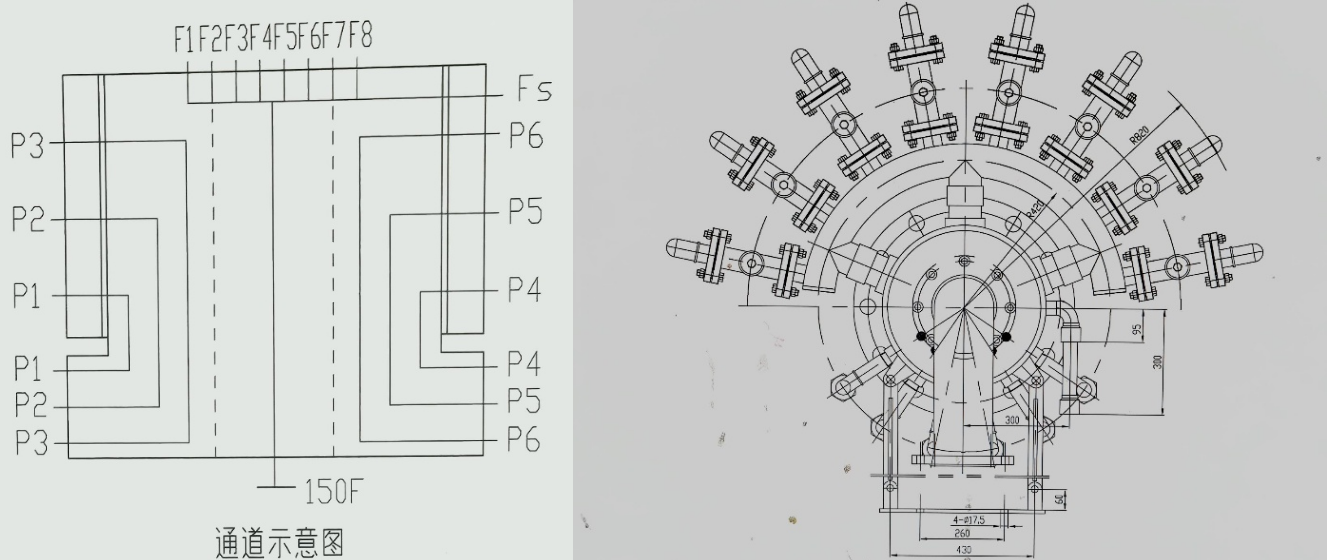

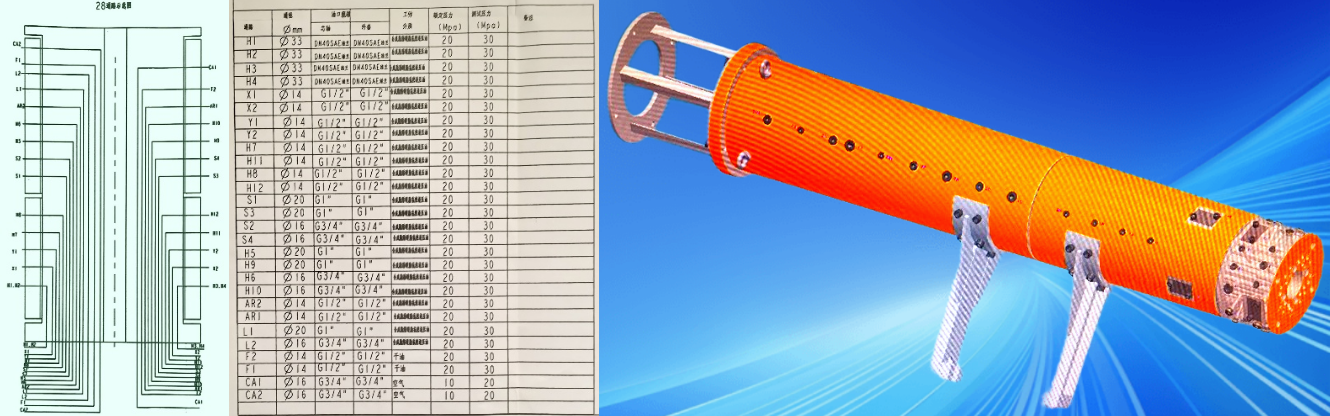

2، حلقه لغزان هیدرولیکی 28 کاناله برای قابلمه UX1504F28φ270X2X0701
محور Ø270 میلی‌متر، 28 کانال، 1 دور در دقیقه

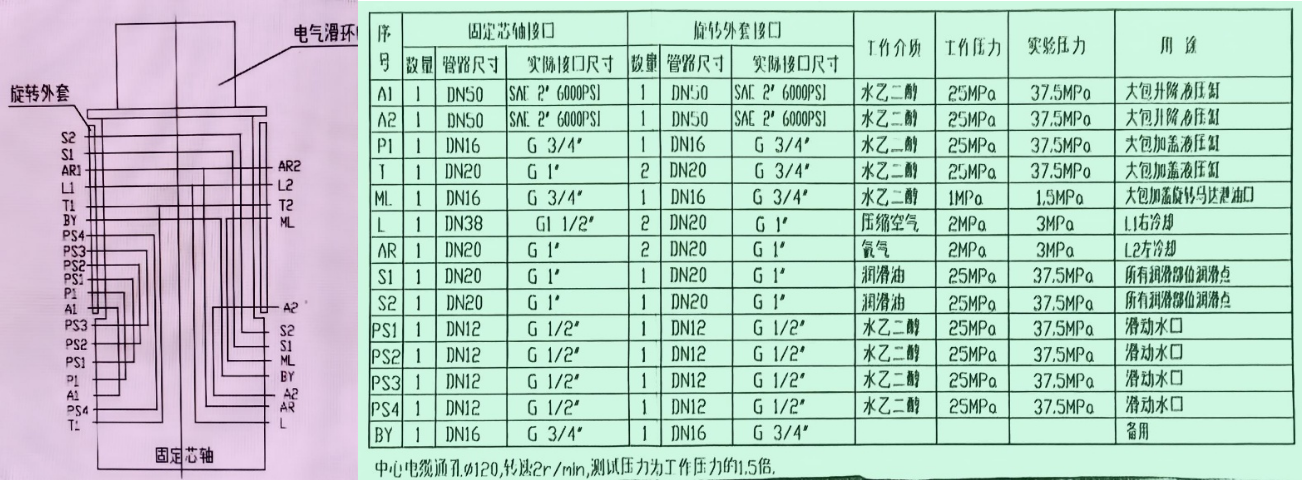

3، حلقه لغزان هیدرولیکی 20 کاناله برای قابلمه UX20φ250X2
اتصال هیدرولیک: شفت Ø250 میلی‌متر، 20 کانال. : 2 دور در دقیقه
مشخصات حلقه انتقال الکتریکی:
ولتاژ: 0-380 ولت AC/24 ولت DC
جریان/حلقه: 0.5 تا 2.5 آمپر در حلقه، 4 تا 20 میلی‌آمپر در حلقه، 80 حلقه
مقاومت عایقی: ≥500 ولت متناوب در 50 هرتز به مدت 60 ثانیه
نوسان مقاومت تماس دینامیکی: ≤0.01 اهم
سرعت چرخشی: 0 تا 250 دور در دقیقه
ماده تماس الکتریکی: آلیاژ نقره
ماده بدنه: آلیاژ آلومینیوم
دمای کاری: 20- درجه سانتی‌گراد تا 80+ درجه سانتی‌گراد

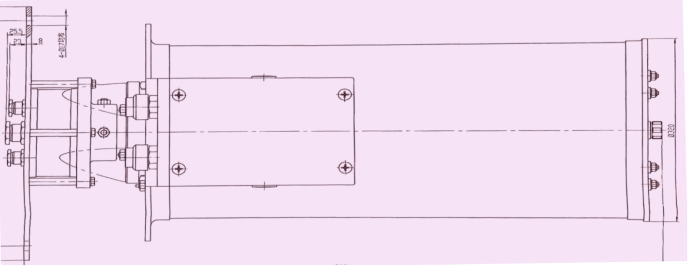

4، رینگ انتقال هیدرولیک 14 کاناله UX14φ320X2
اتصال هیدرولیک: شفت Ø320 میلی‌متر، 14 کانال. 2 دور در دقیقه
مشخصات حلقه انتقال الکتریکی:
ولتاژ: 0 تا 220 ولت AC / 24 ولت DC
جریان/حلقه: 0.5 تا 2.5 آمپر در حلقه، 124 حلقه
مقاومت عایقی: ≥500 ولت متناوب در 50 هرتز به مدت 60 ثانیه
نوسان مقاومت تماس دینامیکی: ≤0.01 اهم
ماده تماس الکتریکی: آلیاژ نقره
ماده بدنه: آلیاژ آلومینیوم
دمای کاری: 20- درجه سانتی‌گراد تا 80+ درجه سانتی‌گراد

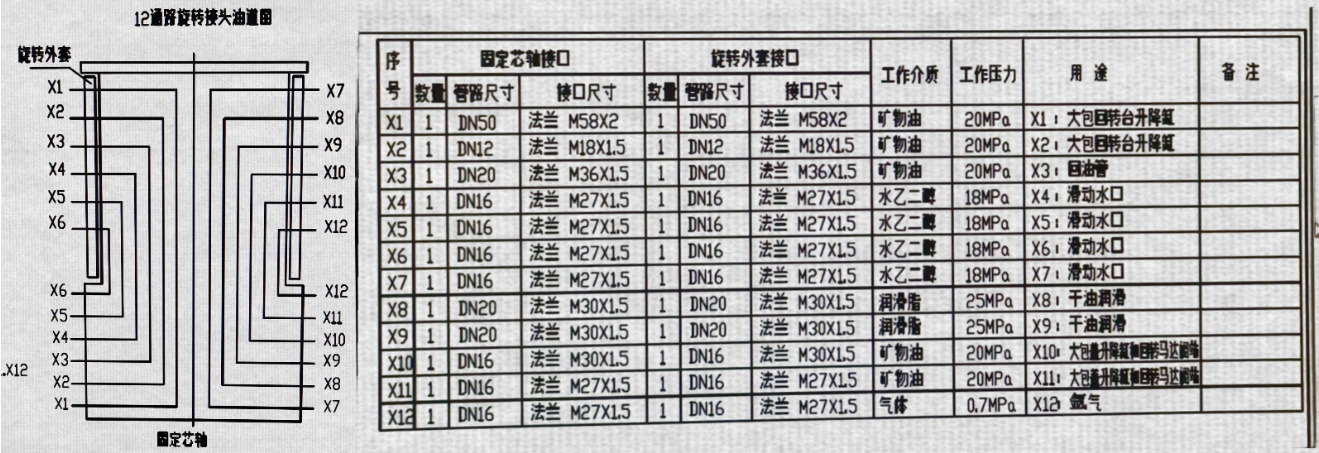

5، رینگ انتقال هیدرولیک 14 کاناله UX12Dφ320X2
شفت Ø320 میلی‌متر، 12 کانال، 2 دور در دقیقه.
مشخصات حلقه انتقال الکتریکی:
ولتاژ: 0 تا 380 ولت AC / 24 ولت DC جریان/حلقه: 0.5 تا 2.5 آمپر در حلقه، 124 حلقه
مقاومت عایقی: ≥500 ولت متناوب در 50 هرتز به مدت 60 ثانیه
نوسان مقاومت تماس دینامیکی: ≤0.01 اهم
جنس تماس الکتریکی: آلیاژ نقره جنس پوسته: آلیاژ آلومینیوم

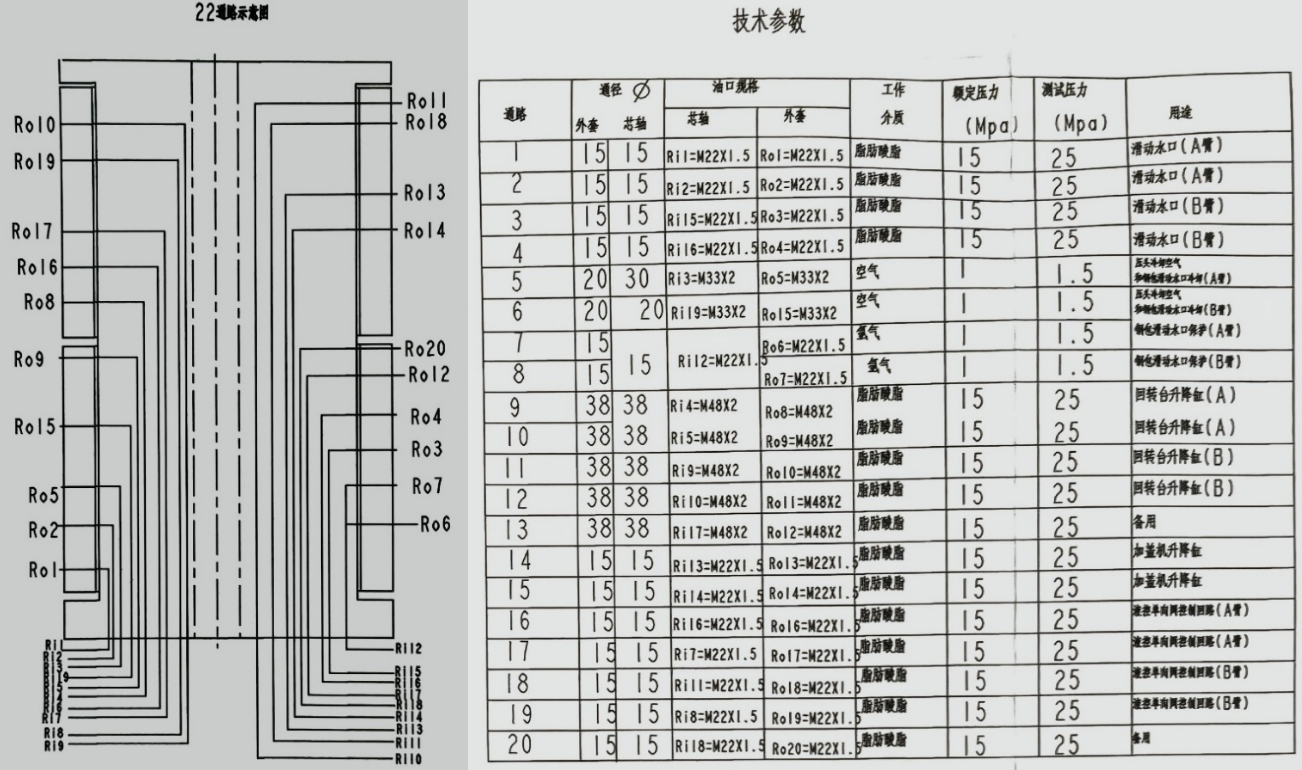

6. حلقه لغزان UX22φ320X2
شافت Ø320 میلی‌متر، 22 کانال، 2 دور در دقیقه

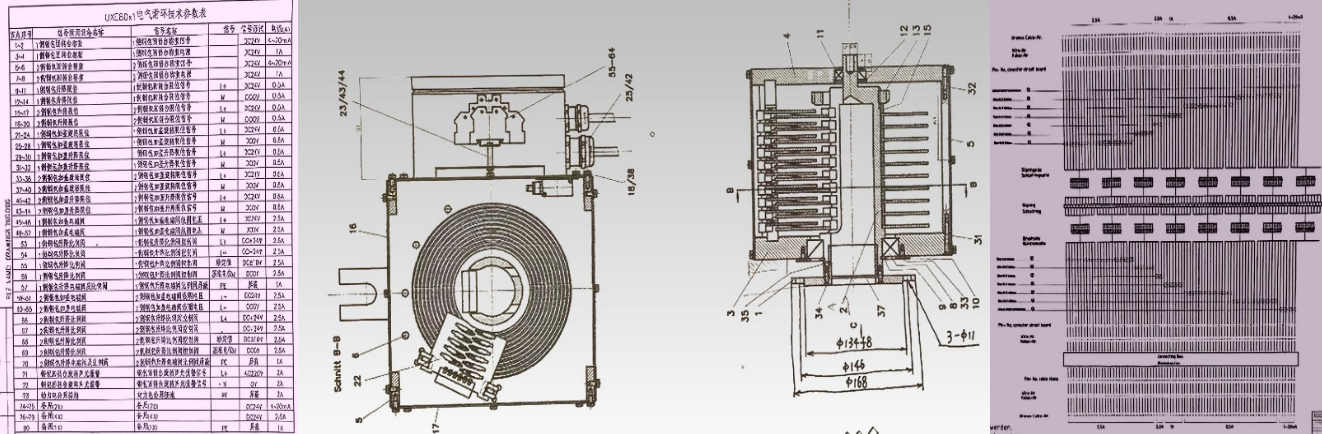

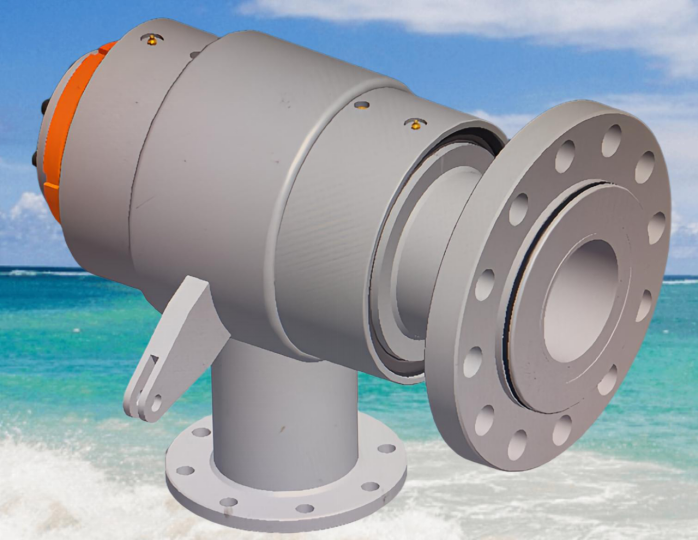

7. اتصال چرخان برای سمت غیر محرک مبدل UX7φ360X2
شافت Ø360 میلی‌متر، 7 کانال، 2 دور در دقیقه




8. اتصال چرخان برای شیب‌دهی مبدل شماره 3، سمت محرک UX2φ270X2
شافت Ø270 میلی‌متر، 2 کانال، 2 دور در دقیقه، محیط: آب
فشار کاری: 1 مگاپاسکال، فشار آزمون: 1.5 مگاپاسکال



9. اتصال چرخان (سمت غیر محرک مبدل) UX1φ200X2
شافت Ø200 میلی‌متر، 1 کانال، قطر سوراخ Ø150 میلی‌متر، 2 دور در دقیقه
محیط: آب، فشار کاری: 0.9 مگاپاسکال، فشار آزمون: 1.5 مگاپاسکال
